Как выбрать систему нагрева битума: ТЭНы или масло

Коллеги, вопрос выбора системы нагрева битума — один из фундаментальных при проектировании как крупного асфальтобетонного завода, так и небольшого мобильного участка. От этого решения напрямую зависят первоначальные вложения, эксплуатационные расходы, качество конечного продукта и безопасность персонала. За годы работы я видел десятки систем: от простых электрических регистров до сложнейших котельных. Если производство требует косвенного обогрева больших объемов, то сердцем вашего АБЗ станут промышленные маслонагревайки (именно так в инженерной среде называют надежные станции нагрева термального масла). Давайте разберемся без маркетинговой шелухи, что и в каких ситуациях применять выгоднее, опираясь исключительно на физику, экономику и практический опыт.

Два подхода к одной задаче: прямой электрический нагрев (слева) и косвенный нагрев через теплоноситель (справа).

Сводная таблица: сравнение ТЭНов и термального масла для подогрева битума

Для тех, кому решение нужно было "еще вчера", я свел ключевые параметры в одну таблицу. Это оперативная сводка, а детали по каждому пункту мы разберем ниже.

Экспресс-выбор обогрева для АБЗ и мобильных установок

Резюмируя таблицу: ТЭНы — это ваш выбор для гибкости, точности и быстрых проектов, таких как мобильные установки, прерывистые производственные циклы или объекты с ограничением на сложные монтажные работы. Если вам нужно быстро запуститься с минимальными вложениями и вы цените точный контроль температуры, прямой электронагрев будет оптимален.

Термальное масло — это решение для масштаба и непрерывности. Оно оправдано на крупных АБЗ, при хранении больших объемов битума и когда в приоритете стоит долгосрочная стоимость владения (LCC) за счет доступа к дешевым энергоносителям, например, магистральному газу.

Прямой нагрев битума электрическими ТЭНами: физика процесса

Принцип здесь прост, как и все гениальное. Трубчатый электронагреватель (ТЭН) погружается непосредственно в битум и, подобно кипятильнику, передает тепловую энергию напрямую, без посредников. Вся система состоит из самих нагревателей и шкафа управления с автоматикой.

Прямая передача тепла от ТЭНа к битуму обеспечивает максимальный КПД.

Преимущества ТЭНов: скорость, точность и простота

Ключевое достоинство — быстрый старт и высокий КПД. Электрическая энергия преобразуется в тепловую прямо в рабочей среде, поэтому коэффициент полезного действия на точке использования достигает 99-100%. Вы не греете воздух, трубы и теплоноситель — вы греете только битум.

Второе — точный контроль температуры. Современная автоматика позволяет поддерживать заданную температуру с минимальной погрешностью. Это особенно критично при работе с полимерно-битумными вяжущими (ПБВ), где перегрев губителен для структуры полимера.

И третье — простота монтажа и обслуживания. Система не требует строительства котельной, прокладки километров трубопроводов и установки насосного оборудования. Монтаж сводится к установке нагревателей в емкость и подключению шкафа управления. А вышедший из строя элемент меняется без остановки всей системы, что является значимым преимуществом для непрерывного производства.

Недостатки ТЭНов: стоимость энергии и риски перегрева

Основной недостаток — это прямая зависимость эксплуатационных расходов от стоимости электроэнергии. В регионах с дорогим электричеством это может стать решающим фактором в пользу других систем при больших объемах производства.

Второй момент, который часто приводят в качестве аргумента против, — риски локального перегрева и коксования битума. Да, такой риск существует, но только при дилетантском подходе к проектированию. Если удельная мощность на поверхности ТЭНа рассчитана неверно (превышает 1-1,2 Вт/см²), на нем образуется корка из пригоревшего битума — кокс. Она действует как теплоизолятор, заставляя ТЭН перегреваться и в итоге выходить из строя. В компании "ТЕХРУС" мы используем расчетные методы, исключающие эту проблему, подбирая правильное количество и мощность нагревателей под конкретный объем и тип резервуара.

Косвенный обогрев битумных хранилищ термальным маслом

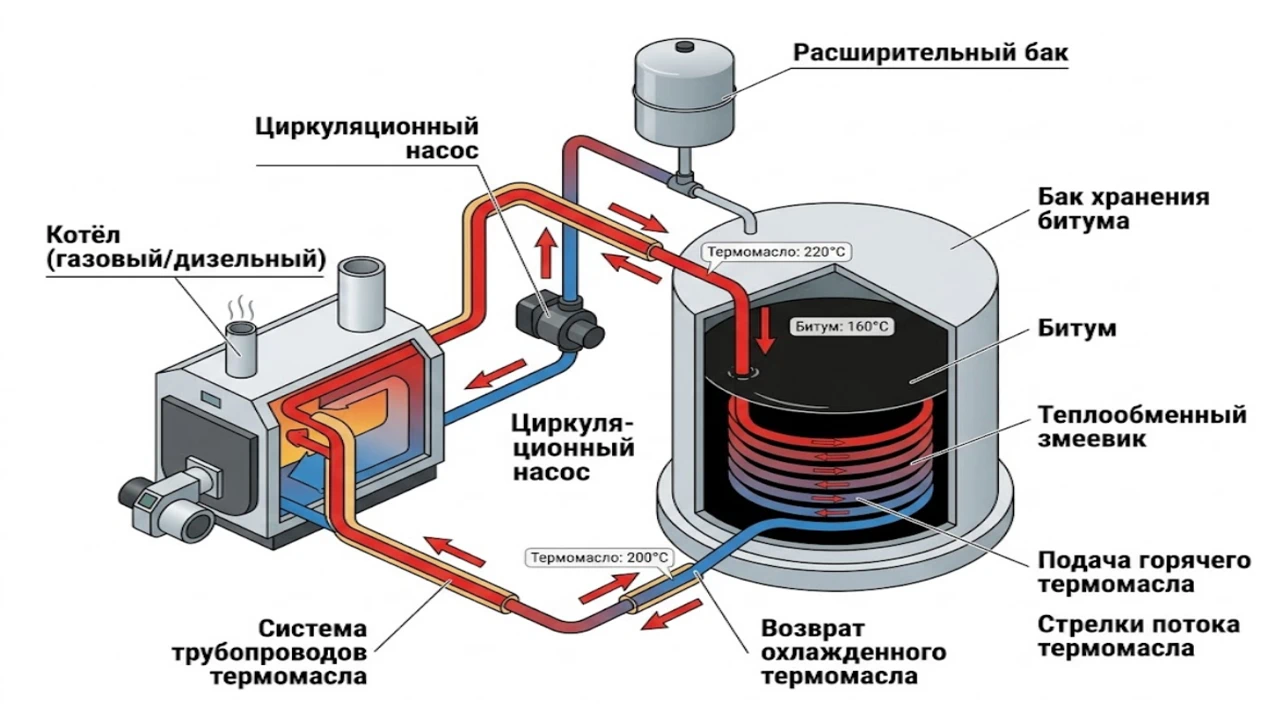

Здесь все сложнее. Сердце системы — котел (электрический, дизельный или газовый), который нагревает специальный теплоноситель — термальное масло. Далее насос гонит это масло по замкнутому контуру трубопроводов к резервуару с битумом, где оно отдает тепло через теплообменник (змеевик). Остывшее масло возвращается в котел. Вся эта система также включает расширительный бак, запорную арматуру и сложную автоматику.

Многокомпонентная структура системы с термальным маслом требует серьезных первоначальных инвестиций и сложного монтажа.

Преимущества термального масла: равномерность и экономия на масштабе

Главный плюс — равномерный и "мягкий" нагрев. За счет большой площади теплообмена змеевика риски локального перегрева и коксования битума практически исключены. Это позволяет поддерживать качество вяжущего на высоком уровне.

Далее — стабильность температуры. Масло как теплоноситель обладает высокой теплоемкостью, что делает систему очень инертной. Она медленно остывает и медленно нагревается, сглаживая пиковые нагрузки и обеспечивая стабильность режима в большом объеме.

И основной экономический аргумент — низкая стоимость жизненного цикла (LCC) на больших объемах. При наличии доступа к дешевому топливу (газ, дизель) и необходимости поддерживать в горячем состоянии тысячи тонн битума, эксплуатационные расходы в долгосрочной перспективе могут оказаться ниже, чем при использовании электричества.

Недостатки термального масла: инвестиции, сложность и скрытые потери

Очевидный минус — высокие первоначальные инвестиции (CAPEX). Стоимость котла, насосов, трубопроводов, их теплоизоляции и сложного монтажа в разы превышает стоимость системы на ТЭНах.

Второй — сложность в установке и обслуживании. Для монтажа и эксплуатации такой котельной требуется квалифицированный персонал, регулярные проверки состояния трубопроводов, качества масла (которое со временем деградирует) и насосного оборудования. Это не та система, которую можно просто включить в розетку.

И, наконец, падение эффективности со временем. Заявленный КПД котла в 85% — это идеальные условия. На практике, с учетом потерь тепла в трубопроводах (даже изолированных), износа оборудования и деградации масла, реальный КПД всей системы через 7-8 лет может упасть до 50-60%. Это скрытые расходы, о которых продавцы таких систем часто умалчивают.

Расчет энергоэффективности: CAPEX и OPEX систем нагрева вяжущего

Давайте отойдем от качественных оценок и обратимся к цифрам. Инженер без цифр — не инженер. Как говорит мой коллега, "всё, что не посчитано, — это мнение".

Экономика: CAPEX против OPEX на реальном примере

Почему ТЭНы дешевле на старте, мы уже поняли: меньше оборудования, проще монтаж. А когда термальное масло становится выгоднее? Точка окупаемости напрямую зависит от двух факторов: суточного объема производства (и, соответственно, нагреваемого битума) и стоимости энергоносителей в вашем регионе. Для небольшого и среднего производства с прерывистым циклом эта точка может не наступить даже через 10 лет. Для крупного АБЗ, работающего 24/7 на дешевом газе, масло может окупиться за 3-5 лет, несмотря на колоссальные стартовые затраты.

Сравнение TCO: ТЭНы выигрывают на короткой и средней дистанции, масло может стать выгоднее в долгосрочной перспективе при определенных условиях.

Эффективность и энергопотребление: расчет для резервуара 45 м³

Возьмем для примера типовой горизонтальный резервуар на 45 м³ с теплоизоляцией 150 мм. Задача — поддержание температуры битума на уровне +150°C при температуре окружающего воздуха 0°C.

• КПД систем: Прямой нагрев ТЭНами имеет КПД около 99%. Косвенный нагрев через новое термальное масло — около 85% (с учетом потерь в котле и на трассе).
• Расчетные теплопотери для такого резервуара составят примерно 9,7 кВт.
• Энергопотребление для поддержания температуры:
• ТЭНы: 9,7 кВт / 0,99 (КПД) ≈ 9,8 кВт·ч. В сутки: 9,8 * 24 = 235,2 кВт·ч/день.
• Масло: 9,7 кВт / 0,85 (КПД) ≈ 11,4 кВт·ч. В сутки: 11,4 * 24 = 273,6 кВт·ч/день.

Как видите, даже на стадии "нового" оборудования для простого поддержания температуры масляная система требует на ~16% больше энергии из-за неизбежных теплопотерь в контуре. С годами этот разрыв будет только расти.

Хотите проверить расчеты для вашего резервуара? Мы в "ТЕХРУС" подготовили подробную методику расчета, которую вы можете запросить у наших инженеров. Это не секретная информация, а обычная инженерная работа.

Экологичность и безопасность: выбросы CO₂ и риски

Этот аспект часто упускают, а зря.

• Прямые выбросы: Электрический нагрев — это система с нулевыми прямыми выбросами. Если же ваша масляная котельная работает на дизельном топливе, то при потреблении ~27,5 литров в сутки для поддержания температуры нашего резервуара, выбросы составят около 0.07 тонн CO₂ в сутки.
• Безопасность эксплуатации: Работа с термальным маслом — это работа с горючей жидкостью под высоким давлением и с высокой температурой. Любая утечка — это риск возгорания и серьезной травмы. Системы на ТЭНах в этом плане на порядок безопаснее: у них нет открытого пламени, избыточного давления и горючего теплоносителя.

Инструкция по выбору теплового оборудования для производства

Чтобы окончательно расставить все по полочкам, давайте пройдемся по чек-листу.

Выбирайте электрический нагрев (ТЭНами), если:

• У вас мобильные или временные установки. Например, вы занимаетесь ямочным ремонтом и используете термос-бункеры или компактные рециклеры. Для такого оборудования простота и скорость ввода в эксплуатацию системы на ТЭНах является неоспоримым преимуществом.
• Производство работает с частыми пусками и остановками. Электронагрев не требует времени на разогрев теплоносителя и не тратит лишнюю энергию на поддержание температуры в котле и трубах во время простоя.
• Требуется высокая точность температуры, например, для производства модифицированных битумов (ПБВ) или битумных эмульсий.
• Ограничен бюджет на первоначальные вложения (CAPEX), и вы хотите запустить производство максимально быстро и с минимальными затратами на оборудование и монтаж.
• Ваша задача - не только разогрев, но и переработка старого асфальта. Многие современные модели оборудования, такие как рециклер асфальтобетона, изначально проектируются с системами прямого электрического или газового нагрева из-за их эффективности и компактности.

Выбирайте систему с термальным маслом, если:

• У вас крупный стационарный АБЗ с непрерывным циклом производства.
• Вы единовременно храните и греете очень большие объемы битума (условно, от 1000 тонн и более), и у вас есть несколько потребителей (емкости, регистры в расходных бункерах и т.д.), которые можно "запитать" от одного котла.
• В приоритете стоит долгосрочная стоимость владения (LCC), а не стартовые затраты, и у вас есть доступ к очень дешевому источнику энергии (магистральный газ).
• У вас уже есть масляная котельная, и вы просто расширяете парк резервуаров.

Частые ошибки инженеров при проектировании битумного хозяйства

Иногда лучший способ принять верное решение — это изучить чужие ошибки. За годы работы я насмотрелся на последствия неверного выбора.

Цитата эксперта: "Недавно к нам в "ТЕХРУС" обратился клиент, который по совету "опытных" коллег поставил масляную систему на свое небольшое производство с прерывистым циклом. В итоге они тратили колоссальные ресурсы не на нагрев битума, а на постоянный разогрев 500 литров масла в котле и трубах после каждого простоя. По нашим подсчетам, их годовые переплаты за энергию превышали 30-40% по сравнению с тем, если бы они изначально поставили ТЭНы. Это та самая "цена ошибки", выраженная в конкретных сотнях тысяч рублей." — Михайлов А.С.

Ошибка №1: Фокус только на CAPEX без учета OPEX.

Самая частая ошибка — выбрать ТЭНы для огромного АБЗ, работающего 24/7 в регионе с дорогим электричеством, только потому, что они дешевле на старте. И наоборот, поставить дорогущую масляную систему на маленький участок, который работает 8 часов в день, 5 дней в неделю. Всегда считайте совокупную стоимость владения (TCO) на горизонте 5-7 лет.

Часто задаваемые вопросы

Какая система нагревает битум быстрее?

Однозначно, прямой электрический нагрев (ТЭНы). Отсутствие промежуточного теплоносителя позволяет начать передачу энергии битуму практически мгновенно, в то время как масляной системе требуется значительное время на разогрев самого масла и всего контура.

Что безопаснее в ежедневной эксплуатации?

Системы на ТЭНах объективно безопаснее. В них отсутствует горючий теплоноситель, высокое давление и открытое пламя (если котел не электрический). Это снижает риски возгорания и минимизирует требования к персоналу.

Сильно ли влияет марка битума (БНД, ПБВ) на выбор системы?

Да, влияет. Для полимерно-битумных вяжущих (ПБВ) крайне важен точный контроль температуры, так как перегрев разрушает полимерную сетку. ТЭНы с современной автоматикой обеспечивают более точный контроль, что делает их предпочтительным выбором для работы с ПБВ.

Возможна ли модернизация старой масляной системы на электрическую и насколько это сложно?

Да, возможна и достаточно распространена. Это проще, чем наоборот. Демонтируется старый змеевик, и на его место или через новые фланцы устанавливаются врезные электрические нагреватели. Такая модернизация позволяет значительно повысить КПД и безопасность, а также снизить затраты на обслуживание. Каталог оборудования для дорожного строительства от ООО "ТЕХРУС" включает в себя модульные решения, которые могут быть адаптированы для модернизации существующих емкостей.

Каков срок службы ТЭНов по сравнению с масляным котлом?

Современные ТЭНы, работающие в правильном тепловом режиме (без перегрузки по удельной мощности), служат 5-10 лет и более. Их замена проста и не требует больших затрат. Котел масляной системы — это капитальное оборудование со сроком службы 15-20 лет, но вся система в целом (насосы, трубопроводы, масло) требует постоянного и дорогостоящего обслуживания, а ее эффективность со временем падает.

Какая технология выгоднее в долгосрочной перспективе

Краткое резюме: ТЭНы для гибкости, масло для масштаба

Надеюсь, мне удалось показать, что выбор системы нагрева — это инженерный компромисс. ТЭНы — это современное, гибкое, безопасное и высокоэффективное решение, идеальное для большинства задач малого и среднего бизнеса, а также для работы с требовательными материалами типа ПБВ. Термальное масло — это консервативное решение для очень крупных производств с непрерывным циклом и доступом к сверхдешевым энергоносителям.

Не уверены в выборе? Получите бесплатный расчет и консультацию инженера

Если после прочтения статьи у вас остались вопросы или вы хотите рассчитать оптимальную систему для вашего конкретного случая — обращайтесь. Я и мои коллеги из инженерного отдела ООО "ТЕХРУС" всегда готовы поделиться опытом. Мы не просто продаем оборудование, мы решаем задачи клиентов, и правильный подбор технологии — основа этого процесса. Работа в команде, как я всегда говорю, приводит к лучшим результатам.
