Устройство обочин по регламенту: типичные ошибки при отсыпке

Слово эксперта: Приветствую. Я Алексей Сергеевич Михайлов, главный инженер ООО «ТЕХРУС». В дорожно-строительной отрасли я работаю с 2008 года и регулярно наблюдаю одну и ту же картину: подрядчик идеально укладывает асфальтобетонное покрытие, а затем теряет миллионы рублей на гарантийных переделках из-за просадки боковой полосы. Отсыпать инертные материалы «на глаз» с помощью нетрезвого механизатора и лопаты — прямой путь к размытию дорожного полотна. В этой статье мы разберем физику разрушения кромки, требования технадзора и покажем, как правильная машина для отсыпки обочин спасает бюджет проекта.

Чтобы навсегда закрыть вопрос с неровным уклоном, расслоением фракций и колоссальным перерасходом инертных материалов, современные подрядчики отказываются от ручного труда и кустарных методов. Практика доказывает, что специализированные укладчики-отсыпщики обочин позволяют сформировать идеальную геометрию боковой полосы всего за один проход. Оборудование подает материал строго в проектное положение, исключая контакт многотонной техники со свежим асфальтом и сводя к нулю риск получения штрафных предписаний от технадзора.

Нормативные требования ГОСТ и СНиП к отсыпке грунтовой кромки

Правильное устройство обочин дороги — это формирование боковой полосы с заданным поперечным уклоном (от 20 до 40 промилле) и высокой плотностью для надежного отвода воды.

Инженеры часто воспринимают краевую зону исключительно как элемент, обеспечивающий безопасность движения. Технически ее главная функция — водоотвод и защита слоев дорожной одежды от расползания. Нормативы СНиП и современные СП (своды правил) четко регламентируют параметры. Поперечный уклон грунтовой или щебеночной части должен превышать уклон проезжей части на 10-30 промилле.

Если уклон занижен, вода задерживается на стыке. При нулевых температурах она замерзает, расширяется и запускает процесс разрушения холодного шва. Если уклон завышен, начинается активная водная эрозия: дождь банально смывает уложенный материал в кювет.

Вторая критическая метрика — коэффициент уплотнения. Он должен составлять не менее 0,98. Достичь такого показателя невозможно, если базовый материал уложен неравномерно. Когда технадзор выходит на объект с рейкой и плотномером, малейшее отклонение от проектных отметок оборачивается предписанием на демонтаж и переделку за счет подрядчика.

Частые ошибки при распределении сыпучих материалов и ПГС

Главные ошибки при отсыпке обочин щебнем включают расслоение фракций, нарушение геометрии уклона, продавливание кромки асфальта колесами самосвалов и неравномерную ручную укладку.

Ошибка 1: Сегрегация (расслоение) материала

Когда самосвал выгружает песчано-гравийную смесь (ПГС) или щебень кучей на асфальт, а автогрейдер начинает толкать массу отвалом на край, происходит физический процесс сегрегации. Крупная фракция щебня скатывается вниз, а мелкая пылеватая часть остается на поверхности. В результате каток или тяжелая виброплита не могут создать монолитный слой. Нижний горизонт остается пористым, что неминуемо ведет к просадкам после первого же сезона дождей.

Ошибка 2: Занижение поперечного уклона

Механизатор автогрейдера физически не способен стабильно выдерживать миллиметровый уклон на протяжении километров трассы. Лезвие отвала копирует неровности хода базовой машины. В итоге вместо ровной наклонной плоскости получается "волна". В низинах этих волн скапливается вода, которая капиллярным путем проникает под асфальтобетонное покрытие.

Ошибка 3: Разрушение кромки асфальтобетона самосвалами

Технология укрепления обочин часто подразумевает движение тяжелой техники по свежеуложенному полотну. Заезд груженого 30-тонного четырехосного самосвала на крайнюю треть полосы вызывает критические напряжения изгиба. Кромка дает микротрещины. Визуально при сдаче объекта все выглядит пристойно, но весной край дороги начинает крошиться целыми блоками.

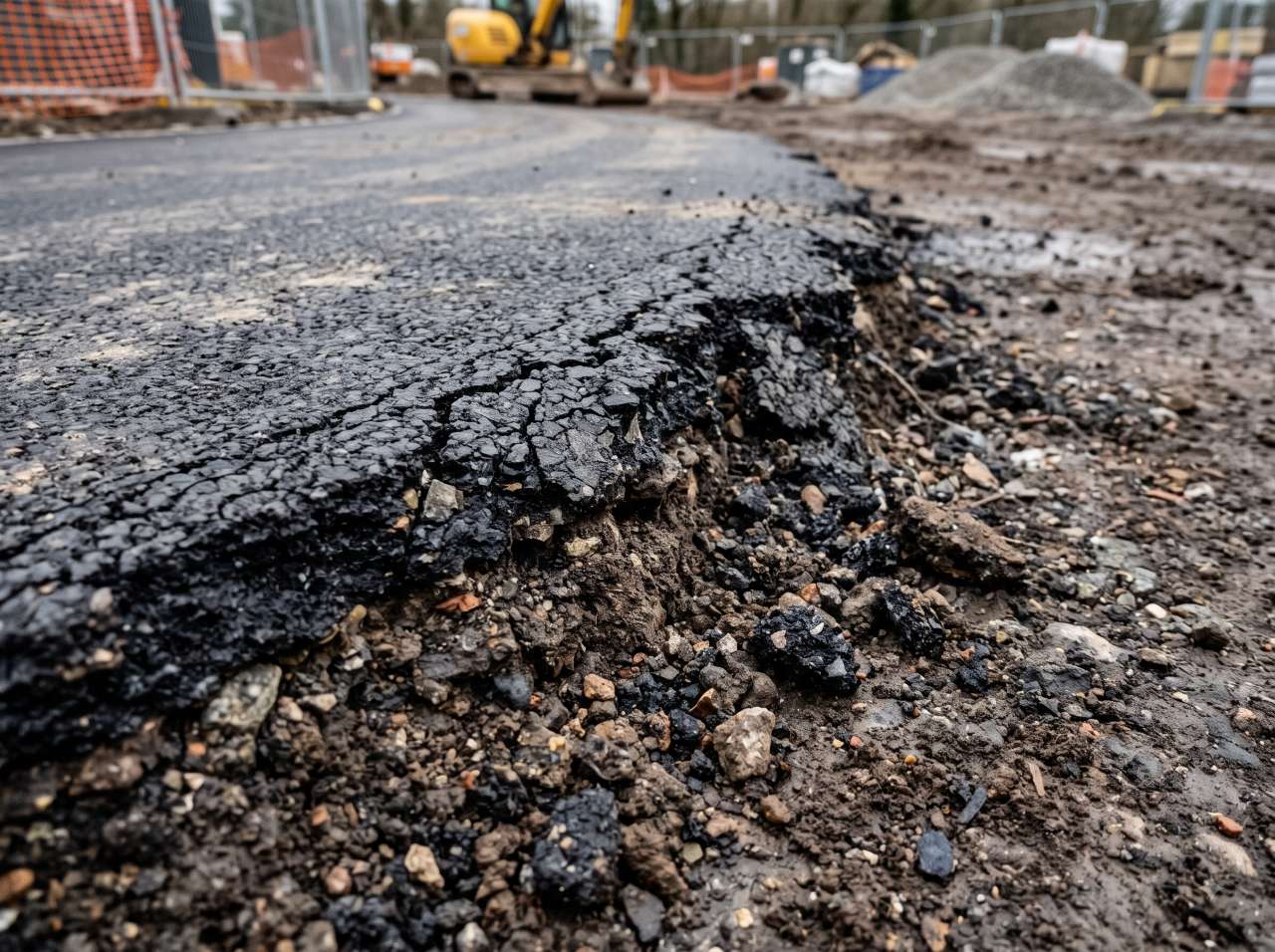

Последствия наезда груженого самосвала на край свежеуложенного покрытия: образование микротрещин и сколов.

Совет эксперта: Главная ошибка кроется не в качестве щебня или ПГС, а в механике его распределения. Исключите перевалку материала по асфальту. Подавайте смесь сразу в проектное положение, минуя прямой контакт тяжелой техники со свежей кромкой.

Ошибка 4: «Доработка лопатами» (человеческий фактор)

Пытаться выставить уклон по ГОСТу с помощью «кувалдометра и ломографа» — преступление против собственного бюджета. Докидывание материала лопатами приводит к рыхлым зонам. Уплотнить их равномерно невозможно.

Чтобы исключить человеческий фактор и предотвратить разрушение дорожного покрытия, мы предлагаем внедрять специализированное оборудование. ООО «ТЕХРУС» с 2014 года производит надежные отсыпщики обочин, которые принимают материал из самосвала и конвейером подают его в профиль, защищая ваши деньги и нервы при сдаче объекта технадзору.

Сравнение технологий: автогрейдер или специализированный укладчик

Использование специализированного отсыпщика обочин снижает расход сыпучих материалов на 20-30% по сравнению с автогрейдером за счет точной подачи смеси.

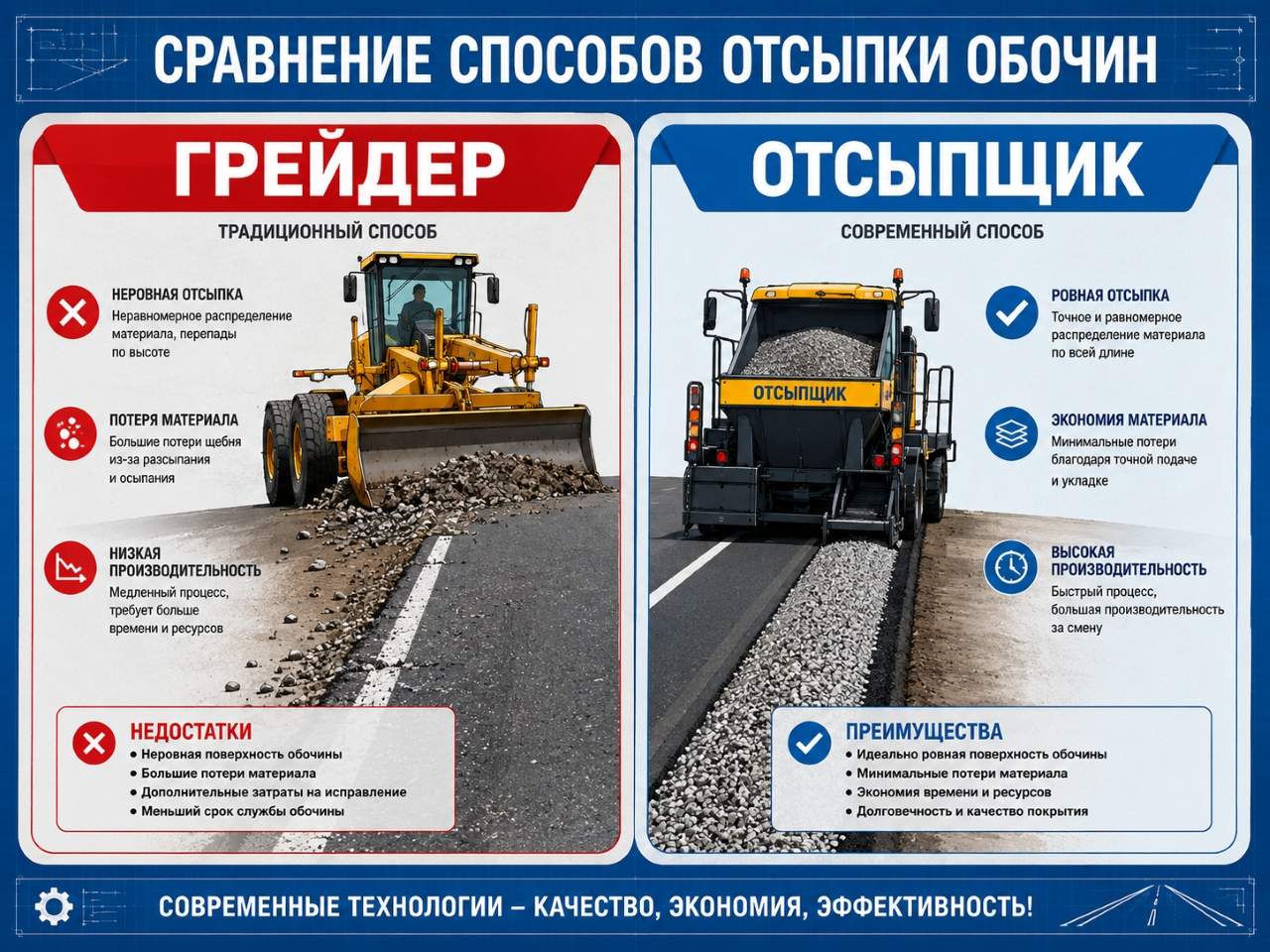

Наглядная схема потерь инертных материалов при различных методах укладки.

Отсыпать край трассы грейдером — это как красить дорогой автомобиль строительным валиком. Слой вы нанесете, но качество заставит переделывать работу. Автогрейдер растаскивает материал, сбрасывая значительную часть в кювет. На километре трассы перерасход достигает десятков тонн.

Сравним два подхода:

Принцип работы навесного оборудования для укладки щебня и ФАМ

Современный обочиноукладчик принимает нерудные материалы в приемный бункер и через регулируемую ленту с профилирующим отвалом укладывает их, формируя идеальную геометрию.

Мы не оказываем услуги по ремонту, мы даем вам в руки безотказный инструмент. Оборудование, спроектированное нашими инженерами, работает по принципу прямого транзита. Самосвал сдает назад и выгружает сыпучий материал прямо в бункер укладчика, который толкает его вперед базовым погрузчиком.

Внутри бункера расположена термостойкая конвейерная лента. Она подает смесь в боковом направлении — за пределы габарита асфальтобетонного полотна. Там материал встречает гидравлически регулируемый уширитель (профилирующий отвал). Оператор с пульта задает необходимый поперечный уклон и нужный параметр под названием ширина обочины дороги. Машина движется, лента подает равномерный объем щебня или фрезерованного асфальтоматериала (ФАМ), а отвал формирует идеально ровную полосу, готовую к проходу катка.

Гайд по выбору обочиноукладчика под параметры фронтального погрузчика

При выборе укладчика обочин необходимо сопоставить гидравлическую мощность базовой машины (фронтального погрузчика или трактора), ширину укладки и объем бункера.

Отделу закупок часто поручают составить техническое задание, не объясняя тонкостей агрегатирования. Ошибка в ТЗ приведет к покупке железа, которое не сможет работать с вашим парком техники. Вот чек-лист параметров, на которые нужно смотреть:

1. Производительность гидравлики базовой машины. Для вращения конвейерной ленты с полной загрузкой мокрым щебнем требуется стабильный поток гидравлической жидкости. Убедитесь, что ваш фронтальный погрузчик выдает не менее 60-80 л/мин. Если мощности не хватает, мы в ООО «ТЕХРУС» комплектуем отсыпщики автономной гидростанцией.
2. Тип крепления (адаптер). На рынке десятки видов быстросъемных механизмов. Надежный производитель всегда запрашивает чертежи стрелы вашего погрузчика, чтобы изготовить индивидуальную переходную плиту.
3. Изменяемая геометрия. Ширина обочины дороги меняется в зависимости от категории трассы. Выбирайте модели с гидравлическим уширителем, который позволяет бесступенчато менять ширину отсыпки от 0,5 до 3 метров прямо на ходу.
4. Конструкция толкающих роликов. Они контактируют с задними колесами самосвала. Ролики должны иметь амортизацию и регулировку по вылету, чтобы подстраиваться под разные марки грузовиков (КамАЗ, Shacman, Volvo) без ударов по трансмиссии погрузчика.

Покупка правильной техники закрывает вопросы профилирования раз и навсегда. Если вам требуется оборудование, способное выдержать жесткий график дорожного сезона, менеджеры ООО «ТЕХРУС» готовы проконсультировать вас по техническим характеристикам и подобрать конфигурацию под ваш автопарк.

Часто задаваемые вопросы

Можно ли использовать отсыпщик для укладки горячего асфальта на уширениях?

Да. Ленты на наших машинах устойчивы к высоким температурам (до +200°C). Отсыпщик обочин отлично справляется с укладкой горячей асфальтобетонной смеси при расширении проезжей части или обустройстве съездов.

Почему весной на краю дороги все равно образуются ямы, даже если уклон был правильным?

Частая причина — застой воды в кювете и капиллярное поднятие влаги, а также образование холодных швов при укладке основного покрытия. Если кромка начала крошиться и требуется локальный ремонт покрытия, целесообразно применять инфракрасный нагрев. Эта технология разогревает старый асфальт, позволяя бесшовно вплавить новую массу, полностью исключая проникновение воды в стык.

Какая базовая машина оптимальна для работы с отсыпщиком?

Лучшую производительность показывают фронтальные погрузчики массой от 8 до 14 тонн. Их масса и тяговое усилие позволяют уверенно толкать груженый самосвал на подъемах, а мощная гидравлика обеспечивает равномерную работу конвейера без рывков. Тракторы МТЗ подходят только для легких моделей отсыпщиков при работе с небольшими объемами материала.
