Автор: Михайлов Алексей Сергеевич, Главный инженер ООО "ТЕХРУС". Опыт в дорожном хозяйстве с 2008 года, от инженера ДЭП до руководящих должностей в РОСАВТОДОР.
Главное за 2 минуты: Ключевые отличия и быстрый выбор
Для тех, кто ценит время и хочет получить суть немедленно, вот ключевые отличия. Выбор между вертикальным (РВС) и горизонтальным (РГС) типом хранилища — это всегда компромисс между занимаемой площадью, объемом и мобильностью.
| Параметр | Вертикальный резервуар (РВС) | Горизонтальный резервуар (РГС) |
| Объем хранения | Большой (от 100 до 5000 м³ и более) | Ограниченный (обычно 10-100 м³) |
| Площадь застройки | Минимальная, идеальна при дефиците земли | Значительная, требует много места |
| Стоимость монтажа | Высокая (требует спецтехники и фундамента) | Низкая (часто поставляется в готовом виде) |
| Мобильность | Отсутствует, стационарный объект | Высокая, легко перемещается |
| Идеально для... | Крупных стационарных АБЗ, нефтебаз, битумных терминалов | Мобильных установок, небольших предприятий, временных объектов |
Короткий ответ: когда и какой резервуар выбрать?
- Вертикальный (РВС) следует выбирать для крупных, стационарных объектов вроде асфальтобетонных заводов (АБЗ) или битумных терминалов, где требуется хранение больших объемов битума (свыше 100 м³) и ограничено пятно застройки.
- Горизонтальный (РГС) — это оптимальное решение для мобильных или небольших объектов, проектов с необходимостью быстрой установки и последующей передислокации, а также при наличии ограничений по высоте на площадке.
Почему правильное хранение битума — фундамент вашего бизнеса?
За долгие годы работы в отрасли, от полевого инженера до главного в производственной компании, я пришел к выводу: качество асфальта на 90% закладывается не в асфальтоукладчике, а задолго до этого. И начинается все с битумохранилища. Неправильное хранение — это не просто потери материала, это прямые убытки и удар по репутации.
Что такое битум и его ключевые свойства для хранения
Ключевое свойство битума – его вязкость, которая критически зависит от температуры. Для перекачки и работы нам нужен диапазон 120–180 °C, но именно при этих температурах происходит его окисление и старение при контакте с кислородом воздуха. Экономические последствия некачественного хранения очевидны: перерасход энергии на подогрев из-за высоких теплопотерь, деградация свойств вяжущего и, как итог, снижение долговечности дорожного покрытия, которое вы производите.
Конструкция и преимущества вертикальных резервуаров (РВС) для битума
Вертикальные резервуары – это промышленные "тяжеловесы". Их проектируют для долгосрочной работы на одном месте и для оперирования большими объемами материала.
Ключевые элементы РВС: прочный фундамент, многослойная теплоизоляция и система регистров для подогрева термальным маслом
Конструктивные особенности и стандарты (ГОСТ 31385-2016)
РВС представляет собой стальной цилиндр с плоским днищем и крышей, чаще всего конической или сферической. Главная особенность — минимальная площадь основания при значительной высоте. Это позволяет разместить огромный полезный объем на небольшом участке земли.
Преимущества
Основное превосходство РВС заключается в максимальной эффективности использования площади. Вы можете хранить 1000 м³ битума на участке всего 10x10 метров. Дополнительно, меньшая площадь "зеркала" битума (поверхности контакта с воздухом) по отношению к общему объему существенно замедляет процесс окисления материала, сохраняя его качество. При хранении больших объемов они также более энергоэффективны за счет лучшего соотношения объема к площади поверхности.
Недостатки
Инженерный компромисс заключается в сложности и стоимости монтажа. РВС требует возведения серьезного железобетонного фундамента и привлечения тяжелой крановой техники; иногда сборка ведется полистовым методом прямо на объекте. Это стационарный объект, который невозможно переместить. Обслуживание и зачистка также усложнены из-за большой высоты.
Конструкция и преимущества горизонтальных резервуаров (РГС) для битума
Горизонтальные емкости – это "рабочие лошадки", ценные за свою гибкость и простоту. Это идеальный выбор для объектов, где важна скорость развертывания и возможность быстрой смены локации.
Конструктивные особенности
РГС — это цилиндрическая емкость, расположенная горизонтально на стальных опорах-ложементах. Поставляются, как правило, в полной заводской готовности, что включает теплоизоляцию и систему подогрева. Транспортировка осуществляется стандартным автотранспортом.
Преимущества
Главный плюс — быстрый и недорогой монтаж. Часто для установки РГС достаточно ровной бетонной плиты или нескольких опорных блоков. Это обеспечивает высокую мобильность: сегодня резервуар работает под Рязанью, а через месяц его можно перевезти на объект в Сибирь. Доступ для обслуживания, ремонта и зачистки максимально упрощен.
Недостатки
Выбирая РГС, мы жертвуем эффективностью использования пространства — резервуар на 75 м³ займет значительную площадь. Большая площадь зеркала битума ускоряет его окисление по сравнению с РВС аналогичного объема. Сам объем РГС технологически ограничен, обычно не превышает 75-100 м³. При длительном хранении они менее энергоэффективны из-за большей площади поверхности относительно объема.
Детальное сравнение по 7 ключевым параметрам для принятия решения
Давайте разберем выбор между РВС и РГС с точки зрения главного инженера, отвечающего за бюджет и результат.

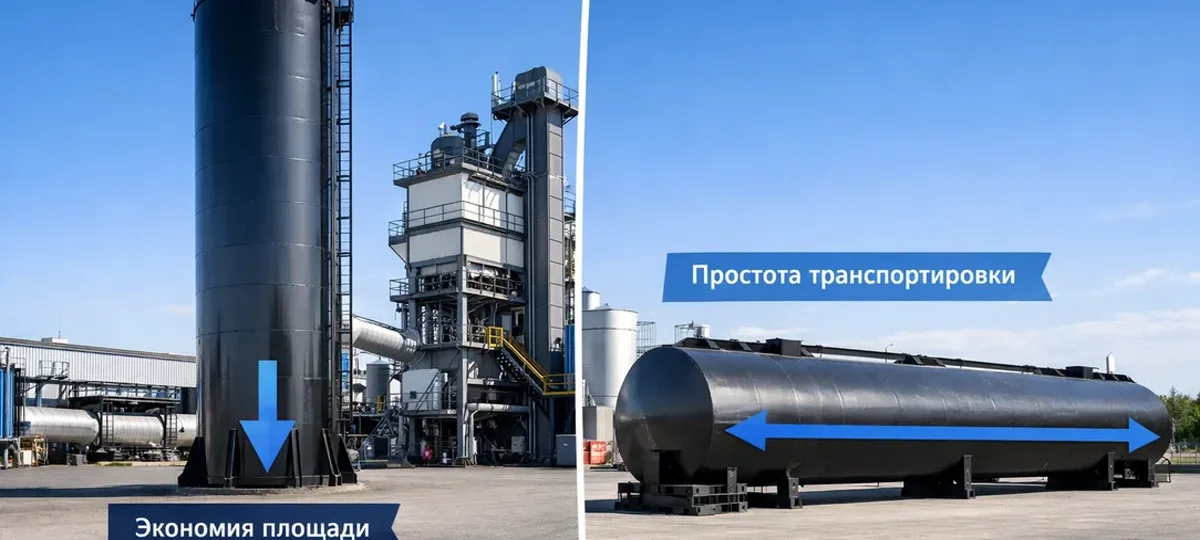

Визуальное сравнение показывает, что выбор типа резервуара — это всегда поиск компромисса между объемом и гибкостью
Эффективность использования пространства
РВС — безусловный лидер. Он позволяет разместить в 5-10 раз больше объема на той же площади, что и РГС.
Максимальная вместимость и объем хранения
Здесь РВС снова вне конкуренции. Если ваша потребность превышает 100-200 м³, ваш выбор практически предопределен в пользу вертикальной конструкции.
Влияние на качество битума (степень окисления)
При длительном хранении РВС предпочтительнее. Меньшее "зеркало" контакта с воздухом на тонну продукта замедляет старение битума.
Сложность и стоимость монтажа (включая фундамент)
РГС выигрывает с огромным отрывом. Его монтаж дешевле в разы и занимает дни, а не недели или месяцы, как в случае с РВС.
Эксплуатационные расходы (энергопотребление)
При хранении больших объемов (>500 м³) и постоянной работе, РВС-парк оказывается экономичнее за счет меньших относительных теплопотерь. Для малых объемов и периодической работы РГС может быть выгоднее.
Простота обслуживания и очистки
РГС значительно проще и безопаснее в обслуживании. Все узлы находятся на уровне человеческого роста, а зачистка не требует сложного альпинистского снаряжения.
Мобильность и возможность передислокации
Только РГС обладает мобильностью. Это его ключевое преимущество для подрядчиков, работающих на нескольких объектах.
На практике, выбор между РВС и РГС часто диктуется генпланом застройки. Если земля на вашем объекте — дефицит, а потребность в битуме измеряется тысячами тонн, то для стационарного парка хранения битума альтернативы вертикальным танкам просто нет. Это вопрос элементарной производственной математики. — Михайлов Алексей, Главный инженер "ТЕХРУС".
Ключевое технологическое оснащение битумо
Корпус резервуара — это лишь "скелет". "Сердце" и "кровеносная система" — это системы подогрева и циркуляции. Как говорят у нас в цеху, можно сделать идеальный бак, но без правильного обогрева это будет просто дорогая бочка с застывшим гудроном.
Системы подогрева: сердце битумного хранилища
Сердцем этого "золотого стандарта" является маслонагревательная станция, которая разогревает специальное масло-теплоноситель и подает его в систему регистров (змеевиков) внутри резервуара. Такой подход обеспечивает мягкий, равномерный нагрев, полностью исключающий перегрев и коксование битума. В отличие от прямого электрического нагрева (ТЭНов), здесь нет риска локального перегрева, который ведет к образованию нагара и порче дорогостоящего вяжущего. Есть риск локального перегрева битума на поверхности ТЭНов, что ведет к образованию нагара и ухудшению теплопередачи. Как мы говорим, нужен не только термометр, но и "кувалдометр и ломограф", чтобы этот нагар потом отчищать. Паровой нагрев — устаревшая технология, требующая парогенераторной установки. Встречается все реже из-за низкой эффективности и сложности эксплуатации.
Подогрев термальным маслом через регистры — самый эффективный и бережный способ поддержания рабочей температуры битума
Теплоизоляция: как не "отапливать улицу"
Качественная теплоизоляция емкостей для битума толщиной 100-150 мм из минеральной ваты — это не опция, а необходимость. Экономия на изоляции сегодня обернется колоссальными счетами за электроэнергию или топливо для маслогрейной станции завтра.
Дополнительное оборудование для сохранения качества
Системы перемешивания (лопастные мешалки) предотвращают образование плотного донного осадка и обеспечивают равномерность температуры по всему объему. Системы контроля и автоматизации, включающие датчики уровня, температуры и давления, позволяют управлять процессом хранения без постоянного вмешательства человека и предотвращать аварийные ситуации. Нужно работать в команде, и автоматика – лучший член этой команды.
Как выбрать оптимальную конфигурацию: практическое руководство
Шаг 1: Определите требуемый объем и производительность
Проведите расчет объема резервуара для битума исходя из производительности вашего АБЗ и логистики поставок. Всегда закладывайте запас в 20-30%.
Шаг 2: Оцените вашу площадку и инфраструктуру
Измерьте доступное пятно застройки, оцените подъездные пути для битумовозов, наличие необходимых энергетических мощностей.
Шаг 3: Выберите тип резервуара под задачи объекта
Для крупных стационарных АБЗ с годовым производством от 50 тыс. тонн асфальта — однозначно вертикальные РВС. Для мобильных АБЗ или небольших подрядных организаций — горизонтальные РГС. Для крупных битумных терминалов часто используют комбинацию: большие РВС для основного хранения и несколько оперативных РГС для отгрузки разных марок.
Шаг 4: Сравните бюджет: CAPEX vs. OPEX
Оцените не только первоначальные инвестиции (CAPEX), но и будущие эксплуатационные расходы (OPEX). Дорогой в установке РВС может оказаться дешевле в эксплуатации на горизонте 5-10 лет.
Частые ошибки при выборе, которых можно избежать
- Ошибка №1: Экономия на фундаменте. Экономия 200-300 тысяч рублей на фундаменте под РВС объемом 500 м³ может привести к его просадке, что потребует полного слива продукта (а это потери), демонтажа и ремонта стоимостью 3-5 млн рублей, не считая простоя производства. (СНиП 2.09.03-85 "Сооружения промышленных предприятий").
- Ошибка №2: Недооценка важности качественной теплоизоляции. Уменьшение толщины изоляции со 150 мм до 100 мм увеличивает теплопотери на 30-40%, что выливается в сотни тысяч рублей дополнительных расходов на энергоносители в год.
- Ошибка №3: Неправильный выбор системы подогрева. Установка прямого электроподогрева (ТЭНов) в большой резервуар для длительного хранения — гарантированный способ испортить битум и постоянно заниматься очисткой нагревателей.
- Ошибка №4: Игнорирование необходимости систем перемешивания. Отказ от мешалки в резервуаре объемом более 100 м³ приводит к накоплению до 5-10% донного осадка, который фактически является "мертвым остатком" и потерей материала.
Ответы на частые вопросы о битумных резервуарах
Как долго можно хранить битум без потери качества?
В правильно спроектированном резервуаре с подогревом термальным маслом и минимальным доступом воздуха (например, РВС) битум можно хранить в рабочем состоянии (120-140°C) до нескольких недель. Однако каждый лишний день "на подогреве" — это медленное окисление.
Влияет ли тип резервуара (вертикальный/горизонтальный) на срок хранения?
Да, влияет. При прочих равных, в вертикальном резервуаре окисление происходит медленнее из-за меньшего отношения площади поверхности к объему.
Какой тип резервуара безопаснее в эксплуатации?
Оба типа безопасны при соблюдении норм проектирования, монтажа и эксплуатации. Однако РГС объективно проще в обслуживании, что снижает риски, связанные с человеческим фактором при работах на высоте.
Можно ли использовать один резервуар для разных марок битума?
Технически да, но это крайне не рекомендуется. Смешение разных марок (например, БНД 70/100 и ПБВ 60) приводит к непредсказуемому изменению свойств конечного продукта. Для разных марок необходимо иметь отдельные емкости.
Что такое "мертвый остаток" в резервуаре и как его минимизировать?
"Мертвый остаток" — это объем битума, который невозможно откачать из-за конструктивных особенностей (ниже уровня заборного патрубка). Его минимизируют за счет конусного днища (для РВС), правильного расположения патрубков и установки систем перемешивания, которые не дают образовываться плотному осадку.
Выводы и чек-лист по выбору резервуара для битума
Подводя итог, выбор битумохранилища — это не покупка бочки, а инвестиция в стабильность и качество вашего производства.
Краткие выводы: РВС — для масштаба, РГС — для гибкости
Вертикальные резервуары (РВС) — это стратегическое решение для крупных стационарных производств, где важен максимальный объем на минимальной площади. Горизонтальные (РГС) — тактическое преимущество для мобильных и небольших компаний, ценящих скорость и гибкость.
Ваш финальный чек-лист перед покупкой
- Определен необходимый расчетный объем хранения с запасом.
- Проведена оценка площадки (пятно застройки, инфраструктура).
- Выбран тип резервуара (РВС/РГС) на основе задач и масштаба.
- Выбрана оптимальная система подогрева битума в хранилище (масло/электричество).
- Предусмотрены системы контроля и перемешивания для сохранения качества.
- Просчитан бюджет CAPEX (инвестиции) и OPEX (эксплуатация).
- Выбран надежный поставщик, имеющий опыт проектирования и монтажа парка хранения битума.
