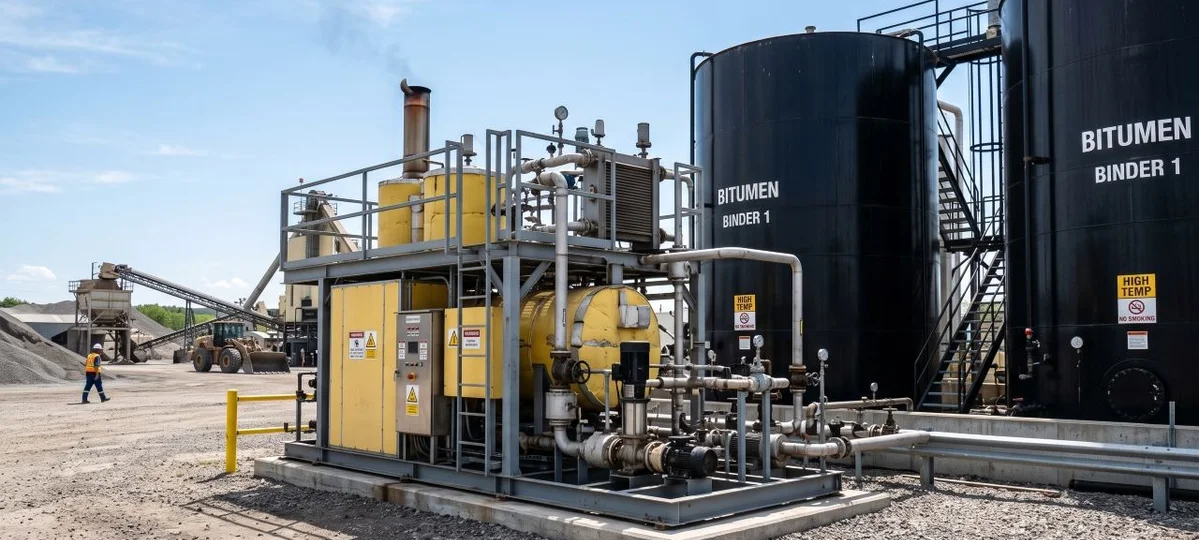

Приветствую. Меня зовут Алексей Сергеевич Михайлов, я — главный инженер ООО «ТЕХРУС». С 2008 года я регулярно вижу одну и ту же картину на многих асфальтобетонных заводах и базах ДРСУ: купленная "на глаз" масляная станция не справляется с заморозками, битум остывает в магистралях, а завод останавливается в самый разгар строительного сезона. В этой статье я дам жесткий инженерный алгоритм, который поможет избежать фатальных ошибок. Вы узнаете, как произвести точный расчет мощности маслонагревательной станции, чтобы обеспечить бесперебойную подачу горячего вяжущего при любых климатических условиях.
Чтобы избежать непредвиденных остановок завода и сэкономить миллионы рублей на топливе, современные предприятия отказываются от устаревших методов прямого нагрева. Практика показывает, что профессиональные станции нагрева теплоносителя позволяют мягко и безопасно передавать энергию битуму через змеевик, полностью исключая риск пережога легких фракций. Однако эффективная работа такого оборудования возможна только при условии грамотно рассчитанного теплового баланса.
Риски некорректного расчета мощности: от коксования битума до поломок горелки
Для предотвращения остановки производства расчет мощности маслонагревательной станции должен базироваться на строгом тепловом балансе, учитывающем теплоемкость вяжущего, площадь охлаждения и гидравлическое сопротивление системы.
Ошибки на этапе проектирования битумного терминала обходятся дорого. Если мощности не хватает, диатермическое масло (теплоноситель) возвращается в котел слишком холодным. Автоматика заставляет горелку работать на пределе, пытаясь поднять градус. Итог — перегрев локальных участков жаровой трубы, деградация масла и быстрое прогорание металла.
С другой стороны, избыточная мощность — это замороженные деньги предприятия. Слишком мощная станция будет постоянно тактовать (включаться и выключаться), что снижает ресурс узлов и сжигает лишнее топливо.
Использование прямого нагрева ТЭНами или жаровыми трубами внутри емкостей часто приводит к такому явлению, как коксование битума — выгоранию легких фракций и образованию твердого нагара. Масляная станция решает эту проблему за счет мягкого, косвенного нагрева через змеевик. Масло разогревается до 200-250°C, безопасно передавая тепловую энергию битуму.
Главные параметры для вычисления тепловой мощности станции
Чтобы вычислить точную потребность в киловаттах, необходимо свести воедино четыре физических параметра: массу вяжущего, температурную дельту, качество изоляции и климатическую зону.
Объем и масса битума в резервуарном парке
Общая кубатура резервуарного парка переводится в массу, после чего умножается на удельную теплоемкость битума для определения базовой потребности в энергии.
Первая ошибка закупщиков — считать объем в литрах. В термодинамике мы работаем с массой. Резервуар РВС (резервуар вертикальный стальной) объемом 1000 м³ вмещает примерно 1000 тонн битума (плотность варьируется около 1 т/м³ в зависимости от марки и температуры). Зная общую массу вяжущего на битумном терминале, мы закладываем фундамент для дальнейших вычислений.
Совет эксперта (А.С. Михайлов):
Никогда не считайте мощность станции впритык к текущему объему парка. Если через год руководство решит поставить еще пару бочек по 50 кубов, ваша МНС просто не потянет новую нагрузку. Закладывайте резерв в 15-20% на будущее расширение.
Влияние дельты температур на скорость подготовки вяжущего
Скорость выхода предприятия на рабочую мощность зависит от дельты температур (ΔT) и времени, отведенного на первоначальный разогрев холодной массы.
Температурный режим хранения битума сильно отличается от температуры его подачи в дозатор АБЗ. Поддержание вяжущего в спящем режиме требует около 90-100°C. Рабочая температура подачи — 150-160°C.
Удельная теплоемкость битума составляет порядка 2,1 кДж/(кг·°C). Чем быстрее вам нужно поднять температуру (например, с 90 до 160 градусов за 12 часов вместо 24), тем больше кВт должна выдавать ваша масляная станция.
Учет площади теплообмена и толщины утеплителя РВС
Главный источник теплопотерь — площадь поверхности бочек и толщина минваты, которые определяют скорость остывания вяжущего на морозе.

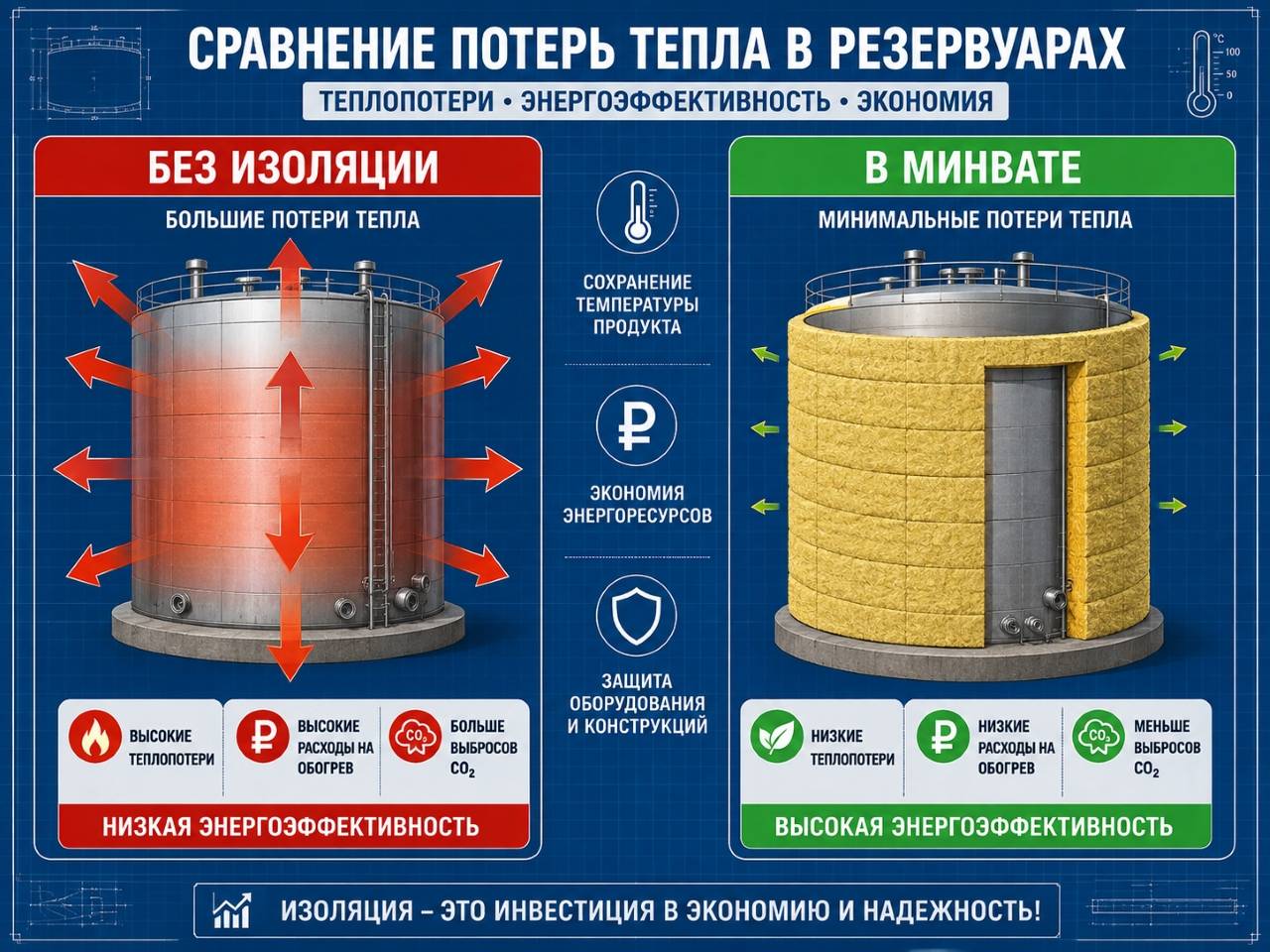

Наглядная схема: качественная теплоизоляция резервуара снижает теплопотери в десятки раз.
Пытаться нагреть плохо изолированную бочку зимой маломощной станцией — это как пытаться вскипятить дырявый чайник на зажигалке при сильном ветре. Диатермическое масло будет циркулировать вхолостую.
Качественная теплоизоляция радикально меняет цифры в расчетах. Посмотрите на зависимость требуемой мощности от толщины утеплителя:
| Толщина изоляции (минвата) | Теплопотери с 1 м² поверхности (при ΔT = 100°C) | Требуемая мощность для поддержания 100 т битума |
| Без изоляции (голый металл) | ~ 1500 Вт/м² | Нецелесообразно (огромные затраты) |
| 50 мм | ~ 180 Вт/м² | Базовый уровень (высокий расход топлива) |
| 100 мм | ~ 90 Вт/м² | Оптимальный энергоэффективный стандарт |
| 150 мм | ~ 60 Вт/м² | Максимальная энергоэффективность (северные регионы) |
Влияние климатической зоны и розы ветров на теплопотери
Для корректной работы станции зимой в расчет закладывается минимальная температура воздуха самой холодной пятидневки в регионе базирования АБЗ.
Резервуарный парк в Краснодаре и парк в Сургуте требуют совершенно разных подходов. Влияет не только температура, но и роза ветров. Сильный ледяной ветер работает как гигантский радиатор, вытягивая тепло через малейшие мостики холода в обшивке.
Компенсация теплопотерь в битумопроводах и запорной арматуре
До трети мощности МНС расходуется на прогрев битумных трасс, обогрев кранов и насосных групп, без которых невозможна перекачка вяжущего.

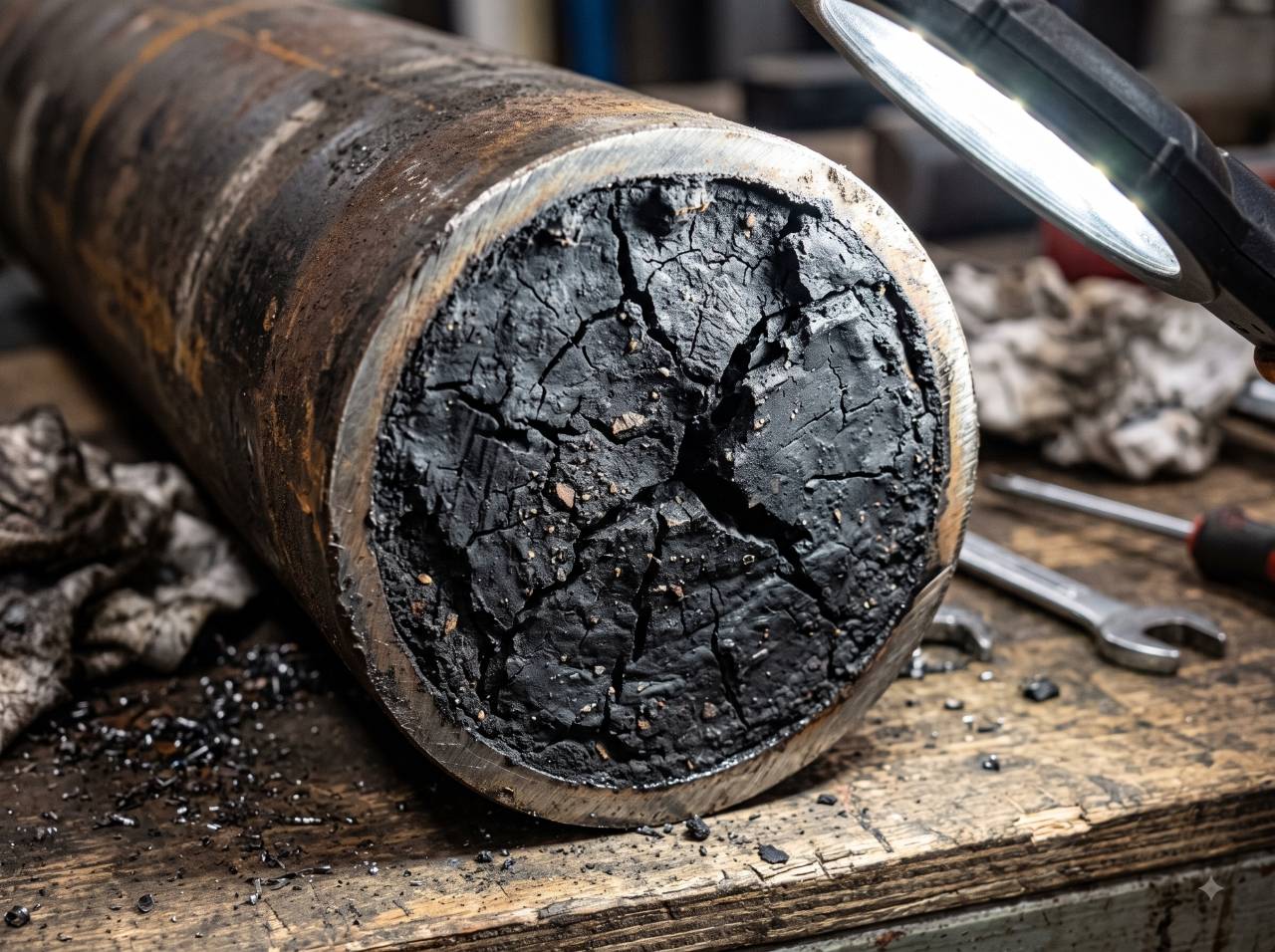

Отсутствие масляной рубашки на трассе приводит к образованию битумных пробок, для устранения которых требуется остановка линии.
90% заказчиков считают требуемые киловатты только исходя из кубатуры емкостей. Это фатальная ошибка. Битумопровод протяженностью 50 метров имеет площадь поверхности, сопоставимую с небольшим резервуаром.
Если не заложить в проект обогрев трассы, битум застынет внутри трубы ("закозлит"). В таких случаях механикам приходится использовать паяльные лампы и газовые горелки, чтобы пробить пробку.
Грамотно спроектированный трубопровод имеет "масляную рубашку" — двойную трубу, где по внешнему контуру циркулирует горячее масло. Точно так же обогревается запорная арматура. Надежный масляный насос, установка которого выполнена с учетом правильного гидравлического сопротивления всей трассы, гарантирует равномерное распределение тепла от котла до самой дальней задвижки.
Экономика АБЗ: выбор топлива и типа горелочного устройства
Высокая энергоэффективность системы достигается за счет правильного подбора модуля горения под доступный тип энергоносителя на объекте.

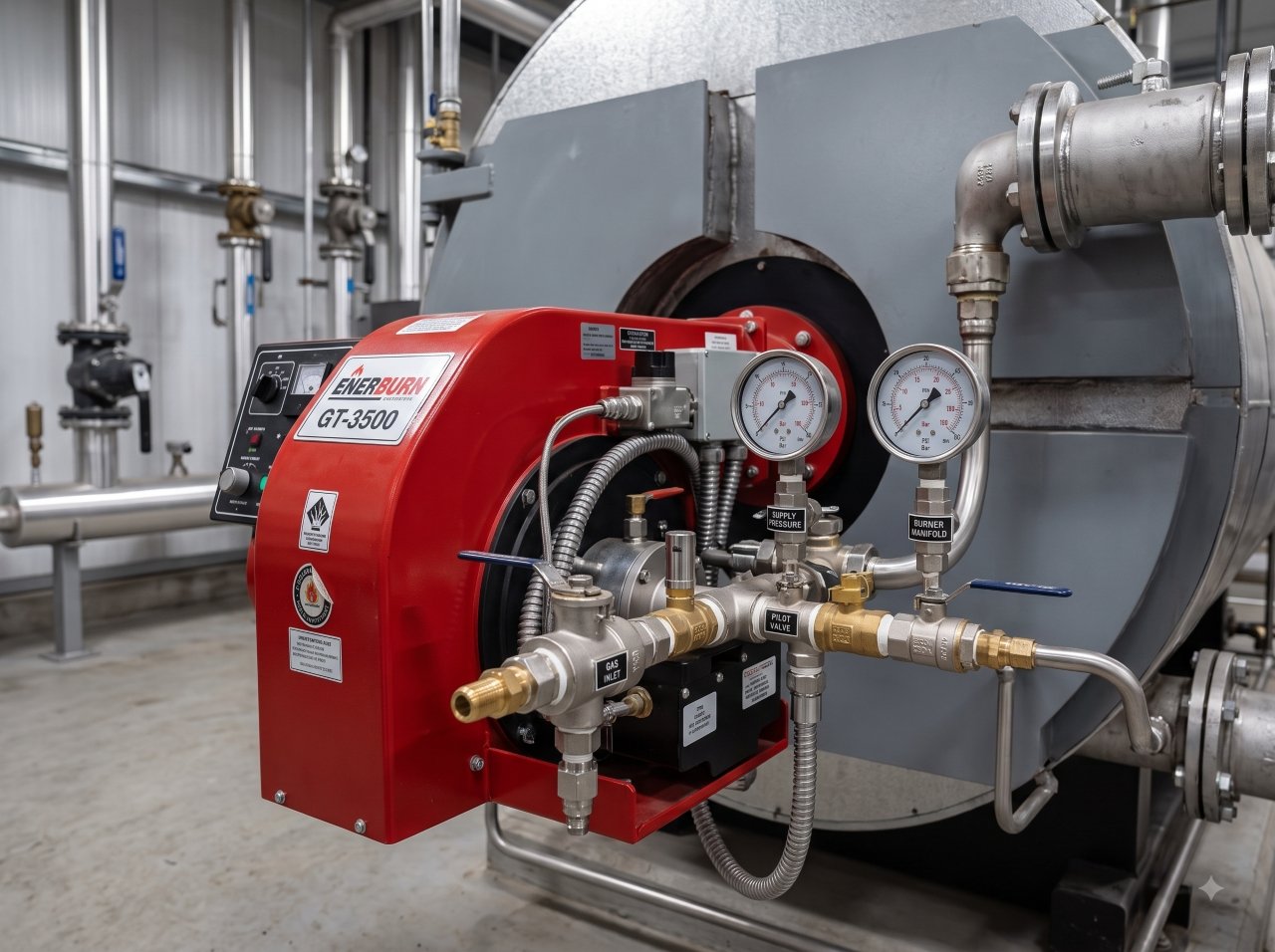

Правильно подобранная горелка обеспечивает оптимальный расход топлива и увеличивает срок службы жаровой трубы.
Ключевой узел любой МНС — горелка. Ее выбор диктуется экономической целесообразностью для конкретного АБЗ.
- Природный газ. Самый дешевый вариант в эксплуатации. Обеспечивает чистое горение, минимальное обслуживание жаровой трубы. Единственный минус — стоимость и сроки согласования подключения к магистрали.
- Дизельное топливо. Автономный вариант. Дизельные горелки просты в настройке, не требуют сложных разрешений, но стоимость выработки 1 кВт тепловой энергии выше, чем у газа.
- Мазут и отработка. Используются реже из-за необходимости предварительного разогрева самого топлива и частой чистки форсунок, хотя дают существенную экономию на сырье.
В станциях, которые производим мы, предусмотрена возможность установки комбинированных горелок (газ/дизель), что позволяет переключаться на резервное топливо при перебоях на линии.
Изготовление промышленных маслонагревательных установок под проект
Производственная база ООО «ТЕХРУС» позволяет создавать кастомизированные станции нагрева теплоносителя, точно отвечающие тепловым расчетам вашего предприятия.
С 2014 года наша команда перешла на импортозамещение и собственное производство сложного термического оборудования. Мы понимаем, что стандартные коробочные решения подходят далеко не всем.
Каждый проект начинается с получения опросного листа. Наши инженеры вручную просчитывают тепловой баланс. Мы проектируем внутренний змеевик так, чтобы обеспечить максимальную площадь теплосъема, исключая локальные перегревы масла. В качестве сердца системы применяется высокопроизводительный циркуляционный насос, способный прокачивать вязкий теплоноситель при отрицательных температурах запуска.
Подчеркну: мы — завод-изготовитель. Мы не оказываем услуги по прокладке трасс или ремонту дорожного полотна. Наша задача — дать вам совершенный инструмент. Надежное "железо", которое без сбоев выдаст необходимую температуру в любой мороз.
Частые вопросы
Как часто нужно менять диатермическое масло в системе?
В правильно рассчитанной системе, где нет перегрева в теплообменнике (температура пленки масла на трубе не превышает критическую), теплоноситель служит от 3 до 5 лет. Ежегодно необходимо делать лабораторный анализ на вязкость и кислотное число.
Можно ли использовать одну мощную станцию на удаленные друг от друга емкости?
Технически — да. Но гидравлическое сопротивление длинной трассы потребует установки мощных циркуляционных насосов. Иногда экономически выгоднее поставить две МНС меньшей мощности локально возле каждого блока емкостей.
Что делать, если текущая станция не справляется зимой?
Первым делом проверьте качество теплоизоляции резервуаров и трасс. Если изоляция в норме, потребуется либо замена МНС на более мощную, либо установка дополнительного (пикового) нагревателя в контур.
Делает ли ваша компания монтаж станции на объекте?
Мы производим оборудование, проводим заводские испытания и осуществляем шефмонтаж (контроль правильности подключения вашими специалистами). Непосредственно строительно-монтажными работами на территории АБЗ занимаются подрядные организации заказчика.
