Как главный инженер компании, я часто сталкиваюсь с вопросами о переходе на полимерно-битумные вяжущие. Многие до сих пор работают по старинке, используя обычные битумы, и не до конца понимают, какие преимущества и, что важнее, какие технологические нюансы несет в себе работа с ПБВ.
Чтобы переход на новые стандарты был успешным, заводам требуется не только понимание химии процесса, но и современное технологическое оснащение. Специализированные установки для производства ПБВ позволяют автоматизировать процесс гомогенизации компонентов и практически исключить риск брака из-за человеческого фактора. Цель этого материала — дать исчерпывающее, но понятное руководство для коллег-инженеров, технологов и начальников производств. Мы разберем все: от химии процесса до "цены ошибки" при нарушении технологии.
Что такое ПБВ в дорожном строительстве: ключевые отличия от БНД
Если говорить коротко, то полимерно-битумное вяжущее (ПБВ) — это не просто битум, а высокотехнологичный композитный материал. Его получают путем введения в традиционный битум специальных полимерных модификаторов, которые кардинально улучшают его свойства. Этот процесс, называемый гомогенизацией, создает устойчивую полимерную сетку внутри битума, превращая его в совершенно новый материал.
Свойства и состав полимерно-битумных вяжущих материалов
Для нас, инженеров, ПБВ — это битум, в котором с помощью полимеров, чаще всего типа СБС (стирол-бутадиен-стирол), мы "прошили" молекулярную структуру. Это придает ему эластичность, то есть способность восстанавливать форму после снятия нагрузки, и значительно расширяет диапазон рабочих температур, предотвращая хрупкость на морозе и размягчение в жару.
Главные преимущества ПБВ перед битумом (БНД): таблица сравнения
Чтобы наглядно продемонстрировать разницу, я свел ключевые эксплуатационные характеристики в одну таблицу. Цифры говорят сами за себя.
| Характеристика | Обычный битум (БНД) | Полимерно-битумное вяжущее (ПБВ) |
| Срок службы покрытия | 5-7 лет | 10-15 лет |
| Устойчивость к колееобразованию | Низкая | Высокая |
| Трещиностойкость при низких температурах | Низкая (хрупкий) | Высокая (эластичный) |
| Эластичность | < 10% | > 80-90% |
| Диапазон рабочих температур | ~60°C | > 80°C |
| Межремонтный период | 2-3 года | 5-7 лет |
| Итоговая стоимость жизненного цикла | Базовая | Снижается на 30-50% |
Экономическая эффективность применения ПБВ при укладке асфальтобетона
Многие закупщики видят только первоначальную цену: ПБВ действительно дороже обычного битума. Но здесь важно мыслить как стратег, а не как снабженец. Да, на старте вы платите больше. Но за счет увеличения межремонтного периода и общего срока службы дороги в 1.5-2 раза, итоговая стоимость жизненного цикла покрытия сокращается на 30-50%. Вы экономите на постоянных ямочных ремонтах, перекладке асфальта и сопутствующих затратах. Согласно полевым испытаниям ФАУ «РОСДОРНИИ», срок службы дорог с ПБВ увеличивается в 1.5-2 раза, что подтверждает этот экономический эффект.
Химический состав ПБВ: базовые компоненты и полимерные модификаторы
Качество конечного продукта напрямую зависит от трех китов: исходного битума, типа полимера и правильного подбора вспомогательных компонентов. Ошибки на этом этапе могут свести на нет все усилия и дорогостоящее оборудование.
Базовые компоненты: выбор битума, пластификаторов и ПАВ
Основой всегда служит дорожный битум, но его выбор не должен быть случайным. Мы используем битум с определенными показателями пенетрации и вязкости, чтобы обеспечить совместимость с полимером. Пластификаторы, обычно в виде индустриальных масел, добавляют для улучшения низкотемпературных свойств, а поверхностно-активные вещества (ПАВ) или адгезионные добавки необходимы для прочного сцепления вяжущего с минеральной частью асфальтобетонной смеси.
Модифицирующие полимеры: какой выбрать для ваших задач?
Выбор полимера — это ключевое решение, которое определяет характеристики будущего ПБВ. Нельзя просто взять "любой СБС", нужно учитывать климатическую зону, транспортную нагрузку и бюджет.
| Тип полимера | Ключевое свойство | Оптимальный климатический регион | Особенности |
| СБС (SBS) | Эластичность, широкий диапазон температур | Большинство регионов РФ | Золотой стандарт, лучшее соотношение цены и качества. |
| АПП (APP) | Термостойкость, жесткость | Южные регионы | Улучшает сопротивление пластическим деформациям, но хуже работает на морозе. |
| Резиновая крошка | Экологичность, эластичность | Умеренный климат | Экономичный и экологичный вариант, требует специальной технологии ввода. |
| PC, PTFE | Экстремальная термо- и химстойкость | Спецобъекты (аэродромы, мосты) | Дорогие, узкоспециализированные полимеры для экстремальных нагрузок. |
СБС (SBS) — золотой стандарт для эластичности и широкого диапазона температур.
На сегодняшний день СБС-модификаторы являются наиболее сбалансированным и универсальным решением. Они создают в битуме идеальную пространственную сетку, которая обеспечивает и эластичность, и прочность в широком интервале температур, что критически важно для большинства климатических зон России.
Новые типы полимеров (PC, PTFE) для экстремальных нагрузок и термостойкости.
Для объектов с особыми требованиями, таких как взлетно-посадочные полосы или мостовые сооружения, где нагрузки и температурные перепады экстремальны, применяются более дорогие и сложные полимеры. Например, поликарбонаты (PC) или политетрафторэтилен (PTFE) обеспечивают выдающуюся химическую и термическую стойкость, но их использование требует специального обоснования и оборудования.
Использование резиновой крошки: экологичность и экономика.
В последние годы активно развивается направление резино-асфальтобетонов. Использование резиновой крошки, полученной из переработанных автомобильных шин, не только решает проблему утилизации отходов, но и позволяет получить вяжущее с хорошими показателями эластичности и шумопоглощения. Это перспективное направление, хотя технология его производства имеет свои особенности.
Технология производства ПБВ на АБЗ: пошаговый процесс и оборудование
Переходим к самому главному — сердцу процесса. Производство ПБВ — это не просто "смешать битум с порошком". Это сложный технологический цикл, требующий специального оборудования и строгого контроля на каждом этапе. Именно от него зависит, получите вы качественный продукт или испорченную партию дорогостоящих компонентов.
Выбор установки для производства ПБВ: сравнительный анализ
Выбор правильного оборудования является первым шагом к успешному производству. Если на вашем АБЗ еще нет соответствующей линии, нужно понимать, что стандартные битумные емкости и насосы не подойдут. Понадобится специализированное битумное хозяйство АБЗ, адаптированное под новые задачи. В целом, установки делятся на три типа: стационарные комплексы для крупных АБЗ, мобильные установки для работы на нескольких объектах и так называемые inline-системы, которые готовят ПБВ непосредственно в потоке перед подачей в смеситель. Выбор зависит от ваших объемов производства и логистики.
Сердце установки — коллоидная мельница: принцип работы и ключевые параметры
Ключевым агрегатом любой установки для производства ПБВ является коллоидная мельница или гомогенизатор. Ее задача — не просто перемешать, а именно диспергировать полимер в битуме, то есть "разбить" его на мельчайшие частицы размером в несколько микрон и равномерно распределить в объеме. Это происходит за счет прохождения смеси через минимальный зазор между вращающимся с огромной скоростью ротором и неподвижным статором. Эффективность этого процесса — залог стабильности и качества ПБВ.

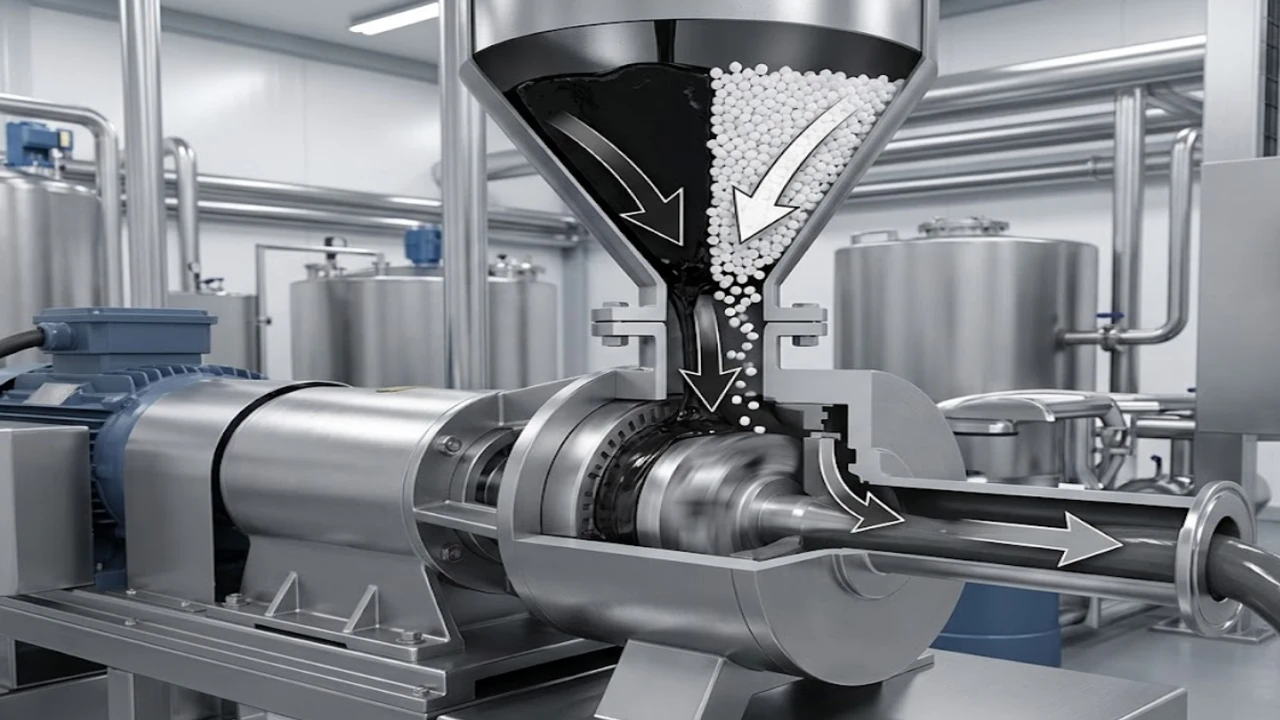

Принципиальное устройство коллоидной мельницы — ключевого узла установки по производству ПБВ.
Пошаговый технологический цикл производства ПБВ
Сам процесс, на первый взгляд, линеен, но на каждом шаге есть свои критически важные параметры, от которых нельзя отклоняться. Мы в "ТЕХРУС" всегда говорим: нужно работать в команде, и в этой команде главный — технолог, а его лучшие друзья — это термодатчики и манометры.
Шаг 1: Подготовка и нагрев исходного битума (160-180°C).
Все начинается с нагрева битума в специальной емкости. Важно достичь рабочей температуры 160-180°C. Если температура будет ниже, вязкость битума не позволит качественно распределить полимер. Если выше — начнется термическая деструкция и битума, и полимера, что необратимо ухудшит их свойства.
Шаг 2: Последовательность введения компонентов (полимер, пластификатор).
В нагретый битум вводится полимер. Это делается постепенно через специальный дозатор, чтобы избежать образования комков. Если рецептура требует пластификатор или адгезионную добавку, они вводятся в строгой последовательности, определенной технологом. Нарушение порядка может привести к несовместимости компонентов.
Шаг 3: Диспергирование — критический этап для гомогенности.
Далее смесь поступает в сердце установки — коллоидную мельницу. Насосы для перекачки ПБВ прогоняют смесь через мельницу несколько раз (в среднем 3-5 циклов) до достижения требуемой степени дисперсности. Этот процесс циркуляции — залог получения гомогенного, то есть однородного, вяжущего, которое не расслоится при хранении.
Шаг 4: "Созревание" вяжущего (1-3 часа при 160°C с перемешиванием).
После диспергирования ПБВ еще не готово. Ему требуется "созреть". Продукт перекачивается в специальную емкость для хранения ПБВ с мешалкой, где при постоянной температуре около 160°C и медленном перемешивании происходит окончательное формирование полимерной сетки. Этот процесс занимает от 1 до 3 часов. Пропуск этого этапа — верный путь к браку.
Шаг 5: Финальный контроль и перекачка на хранение.
По окончании созревания отбирается проба для лабораторного анализа. Только после подтверждения соответствия всех показателей ГОСТу партия считается готовой и может быть перекачана в основное битумохранилище или напрямую в битумовоз для отправки на объект.

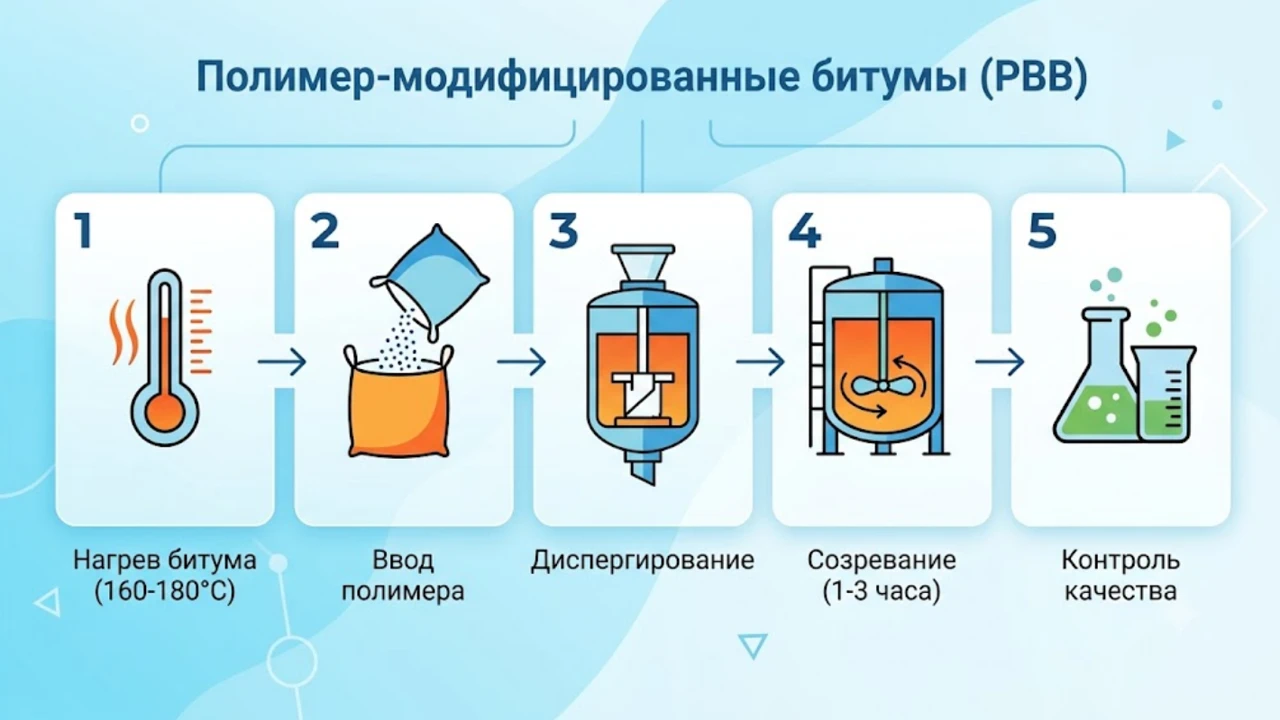

5 ключевых шагов для получения качественного полимерно-битумного вяжущего.
Контроль качества ПБВ: как избежать брака и соответствовать ГОСТ
Произвести ПБВ — это половина дела. Вторая, и не менее важная, половина — убедиться, что вы произвели качественный продукт, соответствующий нормативам. Для этого существует система лабораторного контроля, основанная на ГОСТ Р 52056-2003.
Ключевые показатели качества по ГОСТ Р 52056-2003 и EN 14023
Каждая партия должна проходить проверку по ряду ключевых параметров. Отклонение от нормы даже по одному из них — это сигнал о сбое в технологии.
| Показатель | Метод испытания (ГОСТ) | Нормативное значение (Пример для ПБВ 60) | Что означает отклонение от нормы |
| Глубина проникания иглы, 0,1 мм | 11501 | 40-60 | Отклонение говорит о неправильной исходной вязкости битума или деструкции. |
| Температура размягчения по КиШ, °C | 11506 | ≥ 65 | Низкий показатель — будущая колейность на дороге. |
| Эластичность при 0°C, % | 52056 | ≥ 85 | Главный показатель работы полимера. Низкая эластичность — брак. |
| Температура хрупкости, °C | 11507 | ≤ -25 | Высокий показатель грозит трещинами на покрытии зимой. |
| Стабильность при хранении (расслаивание) | 52056 | ≤ 3°C | Разница температур размягчения верха и низа пробы. >3°C — смесь нестабильна. |
Топ-4 типичных ошибки при производстве ПБВ и как их исправить
За годы работы я видел немало примеров, когда дорогие компоненты превращались в брак из-за досадных ошибок. Я называю это "ценой ошибки", и она, поверьте, очень высока.
«Самая частая и дорогая ошибка — экономия на времени гомогенизации или созревания. Недозревший ПБВ расслаивается при хранении, и вся партия уходит в брак. Это десятки тонн продукта, которые нельзя использовать. Попытка сэкономить час времени оборачивается потерей сотен тысяч, а то и миллионов рублей», — Михайлов Алексей Сергеевич.
Ошибка 1: Несовместимость компонентов (расслоение смеси).
Это происходит, когда марка битума химически несовместима с выбранным типом полимера. Смесь просто не гомогенизируется и быстро расслаивается. Решение одно: всегда проводить лабораторный тест на совместимость малой пробы перед запуском основной партии.
Ошибка 2: Нарушение температурного режима (деструкция полимера).
Перегрев ПБВ выше 185-190°C "убивает" полимерную сетку. Вяжущее необратимо теряет эластичность. Цена ошибки — полная потеря свойств продукта. Необходимо использовать откалиброванные датчики и автоматику контроля температуры. Мой "кувалдометр и ломограф" тут не помогут, нужна точность.
Ошибка 3: Недостаточная гомогенизация (низкая эластичность).
Экономия на времени циркуляции через коллоидную мельницу или уменьшение зазора в ней приводит к тому, что полимер не растворяется полностью. Результат — низкая эластичность и проваленный тест по ГОСТ. Лечение — строгое соблюдение регламента по времени и числу циклов гомогенизации.
Ошибка 4: Проблемы при хранении (потеря свойств).
Готовое ПБВ нельзя просто оставить в емкости. Без постоянного перемешивания и поддержания температуры 140–160°C оно начнет расслаиваться и окисляться, теряя свои свойства. Специализированные насосы для перекачки ПБВ и емкости с мешалками — не роскошь, а производственная необходимость.
Практические аспекты: хранение, транспортировка и техника безопасности
Работа с ПБВ требует повышенного внимания не только на производстве, но и "в поле". Это горячий, вязкий и химически активный материал.
Правила хранения готового ПБВ
Готовое ПБВ следует хранить в специальных емкостях с косвенным нагревом (через термальное масло) и системой постоянного перемешивания. Оптимальный температурный режим хранения — 140–160°C. Срок хранения без потери стабильности обычно не превышает 3-5 суток, поэтому планировать производство и укладку нужно синхронно.
Транспортировка к месту укладки: как сохранить качество
Транспортировать ПБВ к асфальтоукладчику необходимо в современных битумовозах, оснащенных системой подогрева и, в идеале, циркуляции. Крайне важно не допустить остывания смеси ниже рабочей температуры, так как повторный разогрев на объекте практически невозможен и может привести к ухудшению свойств.
Техника безопасности при работе с горячим вяжущим
Я всегда говорю своим инженерам: безопасность превыше всего. Работа с ПБВ — это работа с температурами под 180°C. Обязательно использование полного комплекта СИЗ: термостойких перчаток, защитных очков или щитка, спецодежды и спецобуви. Все оборудование, особенно шланги и насосы, должно регулярно проверяться на предмет неисправностей.
Чек-лист для технолога АБЗ по запуску производства ПБВ
Чтобы систематизировать процесс, я составил краткий чек-лист. Пройдитесь по нему перед каждым запуском — это поможет избежать 90% потенциальных проблем.
- Проверить сертификаты на компоненты: Убедиться, что битум и полимер соответствуют спецификации.
- Провести лабораторный тест на совместимость: Сделать пробный замес малой партии.
- Прокалибровать датчики температуры: Убедиться, что все термометры на емкостях и установке показывают верные значения.
- Проверить зазор в коллоидной мельнице: Убедиться, что он выставлен согласно регламенту.
- Согласовать и утвердить рецептуру: Проверить дозировки всех компонентов.
- Проверить работоспособность мешалок и насосов: Убедиться, что все механические узлы исправны.
- Подготовить емкость для созревания и хранения: Прогреть ее до рабочей температуры.
- Проинструктировать персонал: Повторить правила техники безопасности.

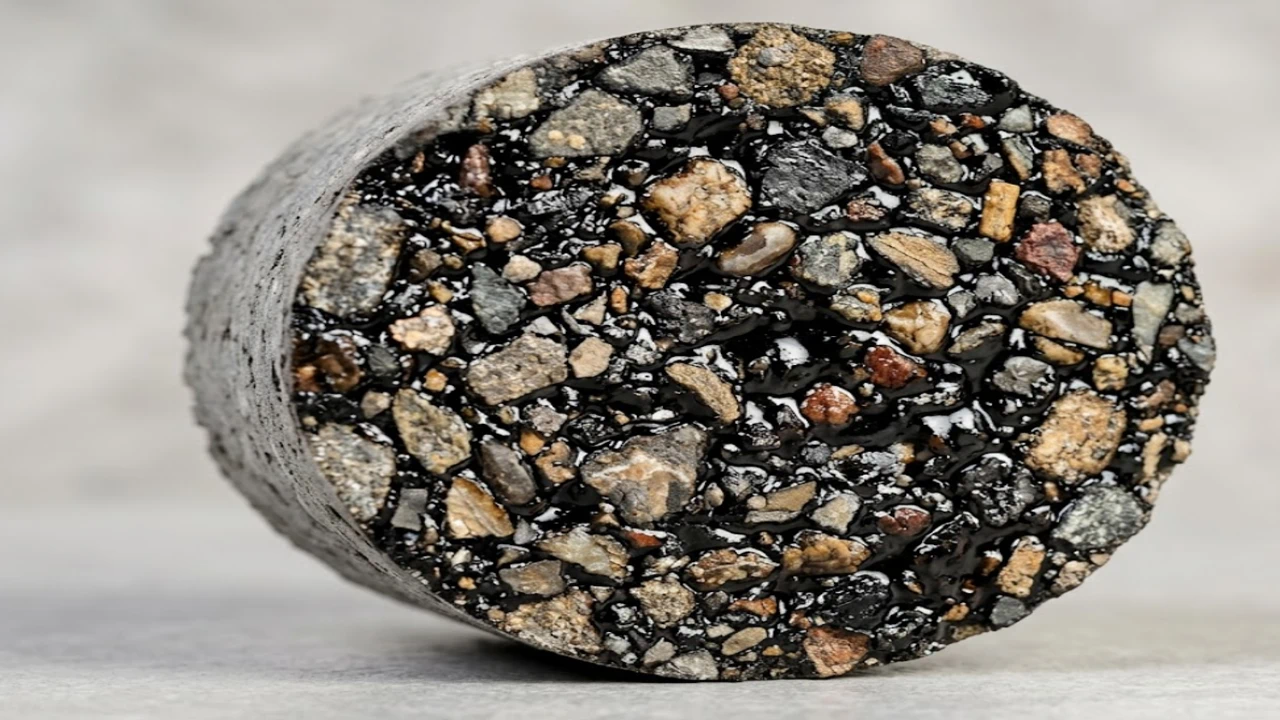

Так выглядит срез качественного полимерасфальтобетона: плотная, однородная структура без пор и дефектов.
Часто задаваемые вопросы
За годы работы мне задавали сотни вопросов о ПБВ. Вот ответы на самые популярные из них.
Какой полимер лучше всего подходит для климата Сибири?
Для резко континентального климата с холодными зимами и жарким летом однозначно рекомендую СБС-модификаторы. Они обеспечивают наилучшую эластичность при низких температурах, предотвращая растрескивание, и одновременно сохраняют достаточную жесткость, чтобы противостоять колееобразованию в жару.
Можно ли повторно разогревать остывший ПБВ?
Категорически не рекомендуется. Остывший ПБВ претерпевает необратимые структурные изменения. Повторный нагрев не восстановит его первоначальные свойства и, скорее всего, приведет к еще большей деструкции полимера. Это брак.
В чем разница между ПБВ и битумной эмульсией?
Это принципиально разные материалы. ПБВ — это горячее вязкое вещество для производства асфальтобетонной смеси. Битумная эмульсия — это система "битум в воде", жидкий материал комнатной температуры, который используется для подгрунтовки (создания адгезионного слоя) или в технологиях ямочного ремонта и поверхностной обработки.
Какова минимальная партия для производства ПБВ на АБЗ?
Это зависит от объема вашей установки для производства ПБВ. Обычно минимальная партия составляет от 5 до 10 тонн. Производить меньшие объемы нерентабельно из-за затрат на запуск, прогрев системы и последующую промывку.
Как проверить стабильность ПБВ при хранении в лабораторных условиях?
Существует стандартный тест (по ГОСТ 52056). Образец ПБВ помещают в вертикальную трубку и выдерживают при 160-180°C в течение 48 часов. Затем трубку охлаждают, разрезают, и берут пробы сверху и снизу. Измеряется температура размягчения обеих проб. Разница не должна превышать 3°C. Если разница больше — вяжущее нестабильно и будет расслаиваться.
