Что такое кабельный транспортер и как он радикально ускоряет прокладку сетей
Кабельный транспортер — это специализированное шасси, предназначенное для безопасной перевозки, плавной размотки и укладки тяжелого барабана вдоль траншеи или воздушной трассы. Эта техника превращает хаотичную и опасную ручную работу в строго контролируемый процесс. Особенно это критично в полевых условиях, где на счету каждый час аренды спецтехники. Чтобы избежать простоев из-за рассинхронизации бригады, ведущие подрядчики используют профессиональные прицепы для кабельных барабанов, оснащенные системами контроля натяжения и гидравлическими подъемниками, что позволяет укладывать километры сетей силами всего двух операторов.
Принцип работы: от размотки барабана до укладки в траншею — наглядно

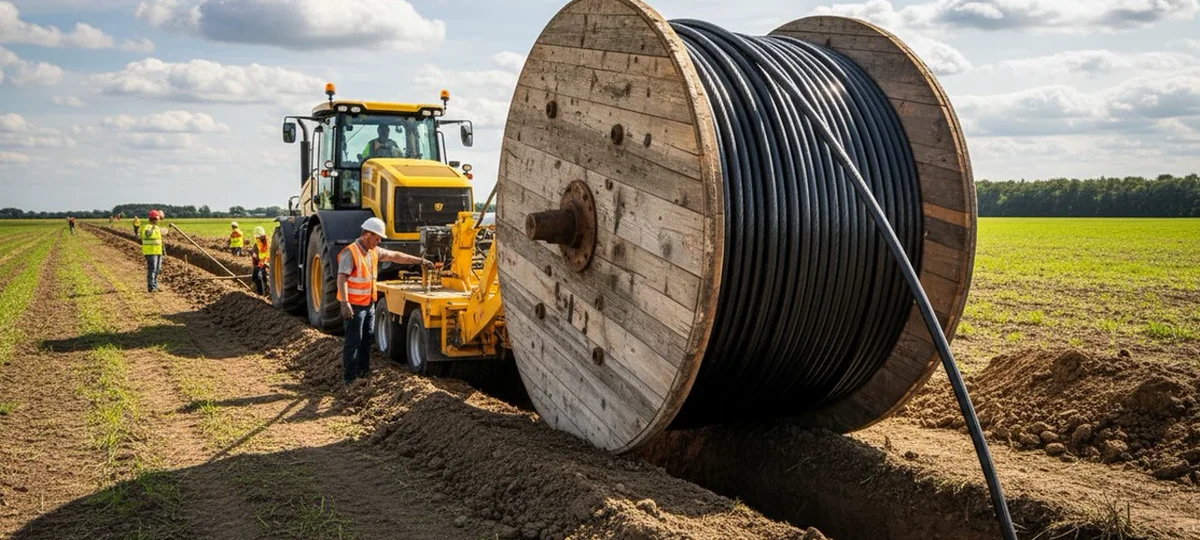

Процесс, который раньше требовал постоянного напряжения и контроля со стороны целой бригады, теперь выглядит предельно просто. Сначала тяжелый барабан с помощью гидравлического привода или лебедки устанавливается на ось транспортера. Затем тягач (чаще всего внедорожник или трактор) начинает движение вдоль подготовленной трассы, а кабельный транспортер обеспечивает равномерную размотку катушки без рывков, провисаний и опасного натяжения, укладывая кабель точно в траншею.
Ключевые преимущества: скорость, безопасность, снижение трудозатрат
Механизация прокладки кабеля — это не просто удобство, это прямое экономическое преимущество. Скорость работ возрастает до 5 раз по сравнению с ручной укладкой. Вместо бригады из 5-7 человек, вручную раскатывающей тяжелую катушку, теперь достаточно 2-3 операторов. Самое главное — минимизируется риск повреждения дорогостоящего кабеля (ВОЛС или силового) и практически исключаются производственные травмы, связанные с поднятием тяжестей.
Сравнение технологий: ручная прокладка против спецтехники
Чтобы понять место транспортера в иерархии технологий, нужно сравнить его с альтернативами. Ручная прокладка дешева на старте, но оборачивается колоссальными трудозатратами и высокими рисками повреждения. Кабелеукладчик — это тяжелая артиллерия, эффективная для магистральных линий, но избыточная и дорогая для локальных задач. Кабельный транспортер занимает золотую середину, предлагая идеальный баланс производительности и затрат для большинства полевых задач.
Как выбрать кабельный транспортер: ключевые критерии для полевых условий
«Выбор транспортера — это не про 'самый мощный', а про 'самый подходящий'. Ошибка на этом этапе обернется простоями на объекте. Всегда начинайте с анализа веса кабеля и типа рельефа», — Михайлов Алексей Сергеевич, главный инженер ООО "ТЕХРУС".
Если вы решили, что механизация — ваш путь, важно не ошибиться с выбором конкретной модели. Наша миссия как производственной компании, выросшей из решения практических полевых задач, — обеспечить клиентов надежной спецтехникой. Мы ценим экспертный подход и стремимся к тому, чтобы наши партнеры делали осознанный выбор, поэтому честно делимся ключевыми критериями.
Тип транспортера: прицепные, самоходные, навесные
Прицепные модели: для ровных участков и больших объемов
Это самый распространенный тип, представляющий собой прицеп для перевозки кабельных барабанов. Он агрегатируется с трактором или грузовым автомобилем. Идеален для работ вдоль дорог, на относительно ровных грунтовых участках, где тягач может пройти без проблем.
Самоходные на гусеничном ходу: для бездорожья и сложного рельефа

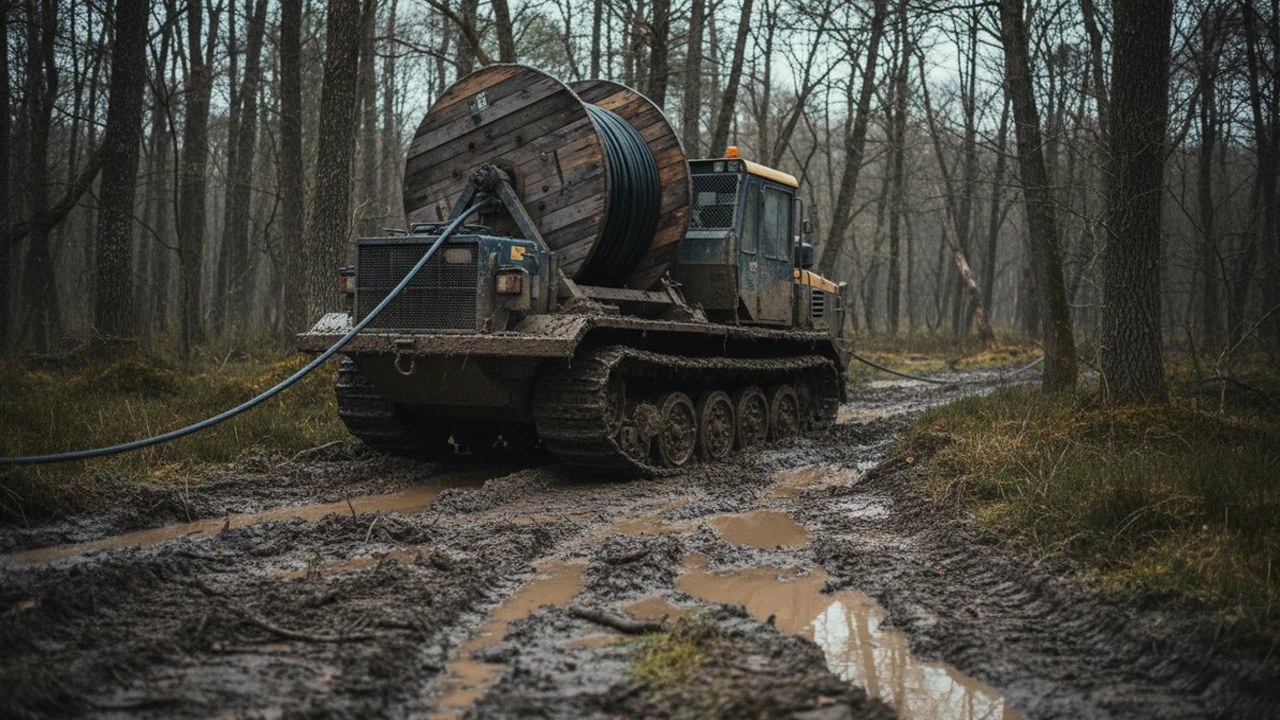

Когда речь заходит о прокладке ЛЭП или ВОЛС по пересеченной местности, болотам или лесистым участкам, на сцену выходит самоходная тележка для кабельного барабана. Гусеничное шасси обеспечивает минимальное давление на грунт и феноменальную проходимость там, где колесная техника увязнет.
Гусеничное шасси обеспечивает минимальное удельное давление на грунт, что делает такую технику незаменимой при строительстве ЛЭП и ВОЛС на болотах и пересеченной местности.
Навесные на трактор/экскаватор: для универсальности и экономии
Для компаний, уже обладающих парком строительной техники, навесной вариант становится самым рентабельным решением. Оборудование монтируется на стандартную трехточечную навеску трактора или на рукоять экскаватора, превращая универсальную машину в специализированный инструмент для прокладки кабеля.
Важнейшие технические характеристики и системы контроля натяжения
Грузоподъемность и диаметр барабана
Это базовые параметры. Убедитесь, что максимальная грузоподъемность транспортера на 15-20% превышает вес самого тяжелого барабана, с которым вы планируете работать. Аналогично, проверьте совместимость по максимальному диаметру и ширине катушки.

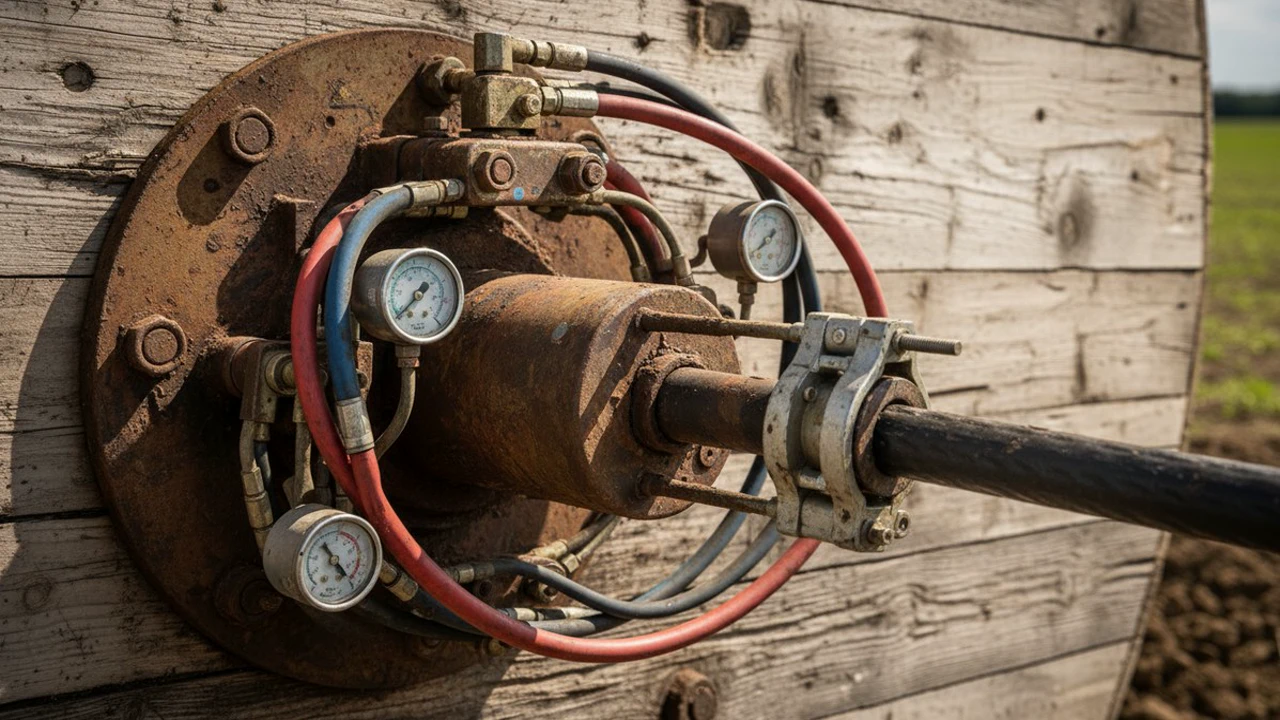

Надежная гидравлика и система VFD (частотно-регулируемый привод) предотвращают рывки и защищают оптоволокно от микротрещин.
Тип привода (гидравлический, электрический) и наличие VFD
Гидравлический привод — стандарт индустрии, обеспечивающий надежность и огромную мощность для подъема тяжелых барабанов. Электрический привод встречается реже. Наличие частотно-регулируемого привода (VFD) для оси барабана — огромный плюс, позволяющий организовать активную подмотку или торможение для поддержания идеального натяжения.
Скорость размотки и возможность ее регулировки
Профессиональные модели позволяют регулировать скорость размотки, синхронизируя ее со скоростью движения тягача. Это ключевая функция для предотвращения провисания или избыточного натяжения кабельной трассы, что критично для оптоволокна.
Наличие систем мониторинга натяжения кабеля
Продвинутые системы оснащаются датчиками натяжения, которые автоматически регулируют тормозное усилие на оси барабана. Это высший пилотаж, гарантирующий целостность кабеля даже на самых сложных участках с перепадами высот и поворотами.
Комплексные стратегии ускорения: что еще, кроме транспортера?
Как инженеры, мы смотрим на задачу комплексно. Транспортер — это мощный инструмент, но максимального эффекта можно достичь, встроив его в общую стратегию ускорения работ.
Стратегия №1: «Plug-and-Play» — готовые решения с завода (Pre-terminated)
Как pre-terminated кабели сокращают время монтажа до уровня "включи и работай"
Это кабели, которые поставляются с завода уже с установленными коннекторами и протестированными на производстве. Это устраняет необходимость в кропотливой и медленной сварке оптоволокна в полевых условиях, сокращая время монтажа в разы.
Пример из практики: кейс Corning c пятикратным тестированием на заводе
Ведущие производители, такие как Corning, демонстрируют, что заводское терминирование не только ускоряет процесс, но и повышает надежность сети. Каждый коннектор проходит многоступенчатый контроль качества, который невозможно воспроизвести в поле.
Стратегия №2: «Piggy-backing» — прокладка вместе с другими коммуникациями
Если вдоль трассы уже прокладывается трубопровод или другие инженерные сети, прокладка кабеля "в пакете" с ними может радикально снизить затраты на земляные работы. Этот метод требует тщательного согласования на этапе проектирования.
Стратегия №3: Цифровой двойник проекта — роль САПР и систем управления
Современные системы автоматизированного проектирования (САПР) позволяют создать точную цифровую модель будущей кабельной трассы. Это дает возможность заранее просчитать все сложные участки, оптимизировать маршрут и рассчитать необходимое натяжение, передав эти данные непосредственно на систему управления транспортером.
Практика применения: от типовых задач до сложных вызовов
Кейс 1: Ускоренная прокладка ВОЛС в сельской местности с помощью самоходного транспортera
Задача стояла в прокладке оптоволоконной линии связи (ВОЛС) к удаленному поселку через заболоченную местность и поля. Использование колесной техники было невозможно. Решением стал самоходный гусеничный транспортер, который уверенно прошел по сложному рельефу, обеспечив равномерную укладку кабеля без риска повреждения. В результате сроки проекта были сокращены на 40% по сравнению с планом, предполагавшим использование ручного труда и средств малой механизации.
Кейс 2: Прокладка силового кабеля в городских условиях с использованием компактной модели
При работе в стесненных городских условиях, где важна маневренность, была использована компактная прицепная модель с небольшой грузоподъемностью. Агрегатированная с маневренным трактором, она позволила быстро проложить силовой кабель для нового жилого квартала, минимизировав перекрытие движения и неудобства для жителей.
Прокладка через препятствия: дороги, ж/д пути, водные преграды
Это отдельная инженерная задача. Для пересечения дорог и железнодорожных путей используется метод горизонтально-направленного бурения (ГНБ), при котором под препятствием создается канал, куда затем протягивается защитный футляр с кабелем. Глубина залегания и тип защиты строго регламентируются, чтобы исключить повреждение кабеля и самого объекта инфраструктуры.
4 критические ошибки при скоростной прокладке и как их избежать (Экспертный разбор)
За годы работы в дорожном хозяйстве, еще до основания "ТЕХРУС" в 2021 году, я насмотрелся на многое. Иногда простой "кувалдометр" и смекалка спасают, но чаще всего ошибки выливаются в серьезные убытки. Вот четыре самые дорогие из них.
Ошибка №1: Недооценка подготовки и проектирования
Цена ошибки: от 100 000 рублей до нескольких миллионов. Попытка сэкономить на геологических изысканиях и проектировании трассы — это игра в русскую рулетку. Неучтенный скальный грунт, плывун или чужие коммуникации на пути приводят к поломке оборудования, обрыву кабеля и срыву всех сроков проекта.
Ошибка №2: Повреждение кабеля из-за превышения радиуса изгиба и натяжения
Цена ошибки: от 50 000 рублей за барабан + стоимость повторной прокладки. У каждого кабеля есть минимально допустимый радиус изгиба. Попытка "вписать" его в слишком крутой поворот траншеи или избыточное натяжение при размотке приводят к микротрещинам в оптоволокне или повреждению изоляции силового кабеля. Результат — замена всей линии.
Ошибка №3: Простои из-за рассинхронизации бригад и логистики
Цена ошибки: от 30 000 рублей в день. Транспортер приехал, а траншея еще не готова. Или кабель привезли не того типа. Логистический хаос и отсутствие слаженной командной работы — прямой путь к дорогостоящим простоям. Нужно работать в команде, где каждый этап четко спланирован.
Ошибка №4: Выбор оборудования без учета реальных полевых условий
Цена ошибки: полная стоимость неподходящего оборудования. Покупка мощного, но тяжелого прицепного транспортера для работы на слабых грунтах — это деньги на ветер. Он просто не доедет до места работ. Выбор оборудования всегда должен диктоваться условиями будущей эксплуатации, а не только его паспортными данными. Если у вас возникают сомнения, лучше обратитесь к нам, чтобы получить исчерпывающую консультацию.
Ваш чек-лист и взгляд в будущее
Итоговый чек-лист для руководителя проекта по ускорению прокладки сетей
Перед стартом любого проекта по прокладке кабеля, сверьтесь с этим списком:
- Проект трассы утвержден?
- Геология изучена?
- Тип и вес кабеля известны?
- Рельеф местности и условия проходимости оценены?
- Оборудование (транспортер) выбрано с учетом всех этих факторов?
- Команда и логистика синхронизированы?
Будущее прокладки сетей: роботизация, ИИ-мониторинг и полная автоматизация
Технологии не стоят на месте. Уже сегодня мы видим прототипы полностью роботизированных комплексов, где беспилотный тягач, управляемый ИИ по цифровому двойнику местности, ведет за собой транспортер с системой активного контроля натяжения. Будущее за полной автоматизацией, которая сведет к минимуму человеческий фактор и еще больше ускорит развертывание сетей связи и электроснабжения по всей нашей необъятной России.
