Как адгезионные добавки влияют на срок службы асфальтобетона

Адгезионная добавка — компонент, который напрямую определяет, сколько лет асфальтобетонное покрытие прослужит без трещин, выкрашивания и ям. Влияние адгезионных добавок на качество дорожного покрытия не ограничивается только сцеплением битума со щебнем: от типа и дозировки присадки зависят водостойкость, морозостойкость и устойчивость к колеобразованию.

Важно понимать, что улучшение свойств вяжущего начинается еще на этапе технологической подготовки материалов. Помимо введения ПАВ, многие дорожно-строительные предприятия интегрируют в свои циклы собственное производство ПБВ (полимерно-битумных вяжущих). Комбинация оборудования для модификации битума с правильно подобранными адгезионными присадками гарантирует максимальную устойчивость асфальтобетона к образованию колеи и температурным трещинам.

Когда дорожное покрытие разрушается через год-два после укладки, первым делом ищут виноватого среди подрядчиков — мол, нарушили технологию. Но в половине случаев корень проблемы лежит в другом: битум плохо «прилип» к поверхности минерального материала. Вода проникает в микротрещины на границе раздела фаз, и под нагрузкой автомобиля пленка вяжущего отслаивается от щебня. Начинается шелушение, затем выкрашивание, потом яма. Адгезионные добавки эту связку укрепляют, и именно от их правильного подбора зависит реальный срок службы полотна.

Что такое адгезионная добавка и зачем она нужна

Адгезионная добавка — это поверхностно-активное вещество (ПАВ), которое вводят в битум или асфальтобетонную смесь для улучшения сцепления вяжущего с поверхностью минеральных материалов. Без нее на кислых породах щебня (гранит, кварцит) битумная пленка держится слабо и быстро отслаивается под действием воды.

Сцепление битума с минеральным материалом — это физико-химический процесс. Битум — органическое вяжущее, а поверхность щебня — неорганическая. У них разная природа, поэтому чистое сцепление часто оказывается недостаточным. Особенно это заметно на кислых породах: граните, кварците, некоторых видах песчаника. На основных породах — известняке, доломите — битум держится лучше, но и там вода со временем делает свое дело.

Механизм работы адгезионной добавки простой: молекулы ПАВ ориентируются на границе раздела «битум–минерал». Одной частью молекулы они закрепляются на поверхности щебня, другой — связываются с битумом. Образуется прочный переходный слой, который вода уже не может разрушить. Влияние адгезионных добавок на качество дорожного покрытия начинается именно с этого микроуровня. Эффективность ПАВ на сцепление дорожного покрытия с вяжущим зависит от химического состава адгезионной добавки и типа минерального материала.

«Адгезионная добавка — это не „улучшайзер“ ради формального протокола испытаний. Это компонент, который определяет, будет ли покрытие работать в условиях российской зимы с солями и циклами замерзания-оттаивания. Без нее даже идеально подобранный щебень и качественный битум не дадут долговечного результата на кислых породах»

Алексей Сергеевич Михайлов, главный инженер ООО «ТЕХРУС»

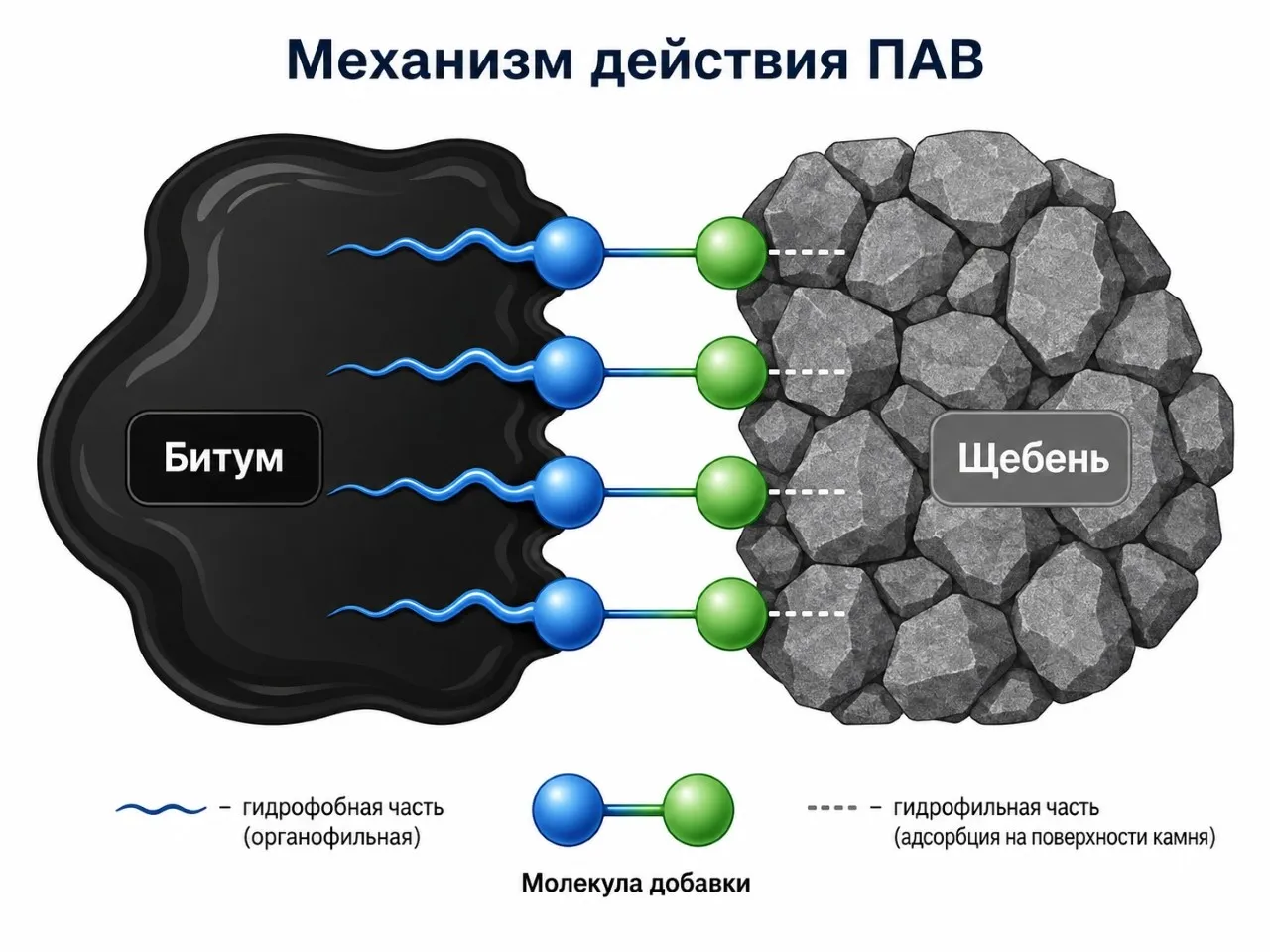

Схема работы молекул ПАВ на границе раздела фаз «битум–минерал».

Как адгезионные добавки влияют на качество дорожного покрытия

Адгезионные добавки влияют на качество дорожного покрытия по четырем направлениям: повышают водостойкость, увеличивают морозостойкость, снижают риск трещинообразования и замедляют колеобразование. Каждый из этих эффектов напрямую связан с усилением связи «битум–минерал» и уменьшением отслаивания вяжущего.

Водостойкость: главный враг — вода

Вода — основной разрушитель асфальтобетона. Она проникает в поры и микротрещины, и при проезде автомобиля возникает гидравлическое давление. Пленка битума, которая не имеет прочной связи с щебнем, отслаивается. Этот процесс называется «отслаивание» или «шелушение». Адгезионная присадка делает пленку устойчивой к действию воды.

Показатель водостойкости асфальтобетона — коэффициент водостойкости (Кв), который определяют по ГОСТ. Для плотных смесей он должен быть не ниже 0,85–0,90 в зависимости от типа покрытия. Без адгезионной добавки на гранитном щебне Кв часто не дотягивает до норматива. С правильно подобранной присадкой коэффициент стабильно держится в пределах 0,90–0,95 даже после длительного водонасыщения.

Морозостойкость: циклы замерзания-оттаивания

Второй по значимости фактор разрушения для российского климата. Вода, попавшая в микротрещины на границе «битум–минерал», при замерзании расширяется примерно на 9%. Каждый цикл замерзания-оттаивания увеличивает микротрещины. Через несколько сезонов микротрещины превращаются в макротрещины, и покрытие начинает разрушаться.

Адгезионные добавки не делают асфальт «непромокаемым» — они не дают воде отслаивать битум от щебня. Если пленка вяжущего держится прочно, вода не может проникнуть вглубь структуры по границе раздела фаз. Морозостойкость асфальтобетона с адгезионной присадкой повышается на 15–25% по сравнению со смесью без нее — это подтверждают лабораторные испытания по циклам замораживания-оттаивания.

Трещиностойкость и устойчивость к деформациям

Влияние адгезионной добавки на трещиностойкость опосредованное, но значимое. Когда битум прочно связан с щебнем, нагрузка от колеса распределяется по всей структуре асфальтобетона равномерно. Если связь слабая, нагрузка концентрируется в отдельных точках, и там возникают микротрещины усталостного характера. Отрицательное влияние адгезионной присадки на качество дорожного покрытия может проявиться при неправильном подборе состава адгезионной добавки под конкретные условия эксплуатации.

То же самое с колеобразованием. При слабой адгезии под нагрузкой происходит не уплотнение смеси, а сдвиг зерен щебня относительно друг друга. Битумная пленка рвется, зерна переупаковываются, и образуется колея. Прочная связь «битум–минерал» удерживает каркас смеси, и колея формируется значительно медленнее.

Виды адгезионных добавок и их влияние на свойства битума

Адгезионные добавки делятся на две большие группы: катионные (аминные) и анионные, а также на поверхностно-активные вещества и полимерные модификаторы. Выбор типа добавки определяется химическим составом адгезионной добавки, типом щебня и требованиями к битуму.

Катионные ПАВ: основной рабочий инструмент

Катионные добавки на основе аминов и их производных — самый распространенный тип в дорожном строительстве. Они эффективно работают с кислыми породами (гранит, кварцит), которые преобладают во многих регионах России. Молекула катионного ПАВ имеет положительный заряд и прочно закрепляется на отрицательно заряженной поверхности кварца или гранита.

Дозировка катионных добавок обычно составляет 0,3–0,8% от массы битума в зависимости от конкретного продукта и типа щебня. Важный нюанс: превышение дозировки не дает пропорционального улучшения адгезии, но может изменить физико-химические свойства битума — снизить температуру размягчения или увеличить хрупкость.

Анионные ПАВ: для основных пород

Анионные добавки работают с основными породами — известняком, доломитом. Они дешевле катионных, но имеют более узкую область применения. На гранитном щебне анионная добавка может не дать нужного эффекта. Поэтому выбор типа ПАВ всегда привязан к конкретному минеральному материалу.

Полимерные модификаторы адгезии

Отдельная группа — полимерные соединения, которые не только улучшают сцепление, но и модифицируют сам битум. Они повышают эластичность вяжущего, что положительно сказывается на трещиностойкости при низких температурах. Однако стоимость таких добавок выше, и их применение оправдано не всегда — для обычных дорог с умеренной интенсивностью движения достаточно классических ПАВ.

Химический состав и совместимость с битумом

Химический состав адгезионной добавки должен быть совместим с конкретным битумом. Разные битумы имеют разный групповой состав: содержание асфальтенов, смол и масел различается. Добавка, которая отлично работает с битумом одной марки, может оказаться неэффективной с битумом другой марки. Поэтому перед применением обязательны лабораторные испытания на совместимость.

«Я не устаю повторять: адгезионную добавку нельзя выбирать „по каталогу“. Один и тот же продукт может показать отличные результаты с битумом одной марки и полностью „не сработать“ с другой. Причина — разница в химическом составе адгезионной добавки и групповом составе вяжущего. Поэтому мы всегда настаиваем на предварительных испытаниях конкретной пары „битум + добавка + щебень“. Вяжущие для дорожного строительства требуют индивидуального подхода к подбору адгезионной присадки»

Алексей Сергеевич Михайлов, главный инженер ООО «ТЕХРУС»

Как адгезионная добавка влияет на технологию производства и укладки

Адгезионные присадки могут снижать температуру приготовления асфальтобетонной смеси на 10–20°C, облегчать укладку и уплотнение, а также продлевать строительный сезон. Это делает влияние адгезионных добавок на качество дорожного покрытия более комплексным — они улучшают не только физико-механические свойства, но и технологичность работ.

Снижение температуры приготовления

Некоторые адгезионные добавки обладают смазывающим эффектом. Они снижают вязкость битума при той же температуре, что позволяет перемешивать смесь при более низких температурах. Экономия энергии на АБЗ может достигать 10–15%. Кроме того, снижение температуры уменьшает старение битума при приготовлении — вяжущее меньше окисляется и дольше сохраняет свои первоначальные свойства.

Продление строительного сезона

Снижение вязкости битума с адгезионной добавкой позволяет укладывать смесь при более низких температурах воздуха. Обычный асфальтобетон требуют укладки при температуре не ниже +5°C (для плотных смесей — не ниже +10°C). С некоторыми адгезионными добавками допустима укладка при 0°C и даже при небольших отрицательных температурах. Это особенно актуально для ямочного ремонта в межсезонье.

Влияние на уплотнение

Адгезионная добавка улучшает удобоукладываемость смеси. Битумная пленка становится более подвижной при температуре уплотнения, что позволяет достичь требуемого коэффициента уплотнения меньшим количеством проходов катка. Это ускоряет работу и снижает риск недоуплотнения, которое является одной из главных причин преждевременного разрушения покрытия.

Критерии выбора адгезионной добавки под конкретную задачу

Выбор адгезионной добавки определяется четырьмя факторами: типом минерального материала (кислый или основной щебень), маркой и химическим составом битума, климатическими условиями региона и технологией производства работ. Универсальной добавки не существует — подбор всегда делается через лабораторные испытания. Химический состав адгезионной добавки должен соответствовать групповому составу вяжущего для обеспечения максимальной эффективности. Вяжущие для дорожного строительства подбираются с учетом этих параметров.

Тип щебня — первый и главный критерий

Для гранитного и кварцитового щебня нужны катионные добавки. Для известнякового и доломитового могут подойти и анионные. Если в смеси используется смесь разных пород, выбор делают по преобладающему типу или проводят испытания на смеси.

Марка битума и его групповой состав

Битумы разных марок и от разных производителей отличаются по содержанию асфальтенов, смол и масел. Чем выше содержание асфальтенов, тем более «жестким» является битум и тем сложнее ему обеспечить адгезию. Для высоковязких битумов могут потребоваться повышенные дозировки добавки или более активные ПАВ.

Климатические условия

Для регионов с холодными зимами и частыми переходами через 0°C критична морозостойкость. Здесь предпочтительны добавки, которые не снижают эластичность битума при низких температурах. Для южных регионов с жарким летом важнее сохранить теплостойкость — добавка не должна снижать температуру размягчения.

Технология производства

Способ введения добавки зависит от технологии: в битум на битумной базе или непосредственно в смеситель АБЗ. Для введения в битум подходят жидкие добавки, которые легко дозируются. Для введения в смеситель могут использоваться как жидкие, так и гранулированные формы. Гранулированные добавки удобнее при транспортировке и хранении, но требуют точного дозирования.

Сравнение типов адгезионных добавок

Тип добавки	На каких породах работает	Форма поставки	Типичная дозировка	Особенности
Катионные ПАВ (амины)	Кислые породы: гранит, кварцит	Жидкая, пастообразная	0,3–0,8% от массы битума	Наиболее универсальны для РФ
Анионные ПАВ	Основные породы: известняк, доломит	Жидкая	0,5–1,0% от массы битума	Дешевле катионных, но узкая область применения
Полимерные модификаторы	Любые породы	Гранулы, порошок	0,5–1,5% от массы битума	Улучшают также эластичность битума
Комбинированные составы	Любые породы	Жидкая, гранулы	0,4–1,0% от массы битума	Сочетают ПАВ и полимеры

Типичные ошибки при использовании адгезионных добавок

Ошибки при применении адгезионных добавок сводятся к четырем группам: неправильный выбор типа добавки под конкретный щебень, нарушение дозировки, отсутствие проверки совместимости с битумом и игнорирование лабораторных испытаний. Каждая из этих ошибок может свести на нет положительное влияние адгезионных добавок на качество дорожного покрытия.

Последствия слабой адгезии: вода проникает в поры, отслаивает пленку вяжущего и разрушает полотно при замерзании.

Ошибка 1: выбор добавки без учета типа щебня

Самая распространенная ошибка. Подрядчик покупает добавку «как у соседа» или по принципу «что дешевле», не проверяя ее на своем щебне. Результат — адгезия не улучшается, а деньги потрачены. Анионная добавка на гранитном щебне может вообще не дать эффекта, потому что молекула ПАВ не закрепляется на поверхности кварца.

Ошибка 2: нарушение дозировки

Недостаточное количество адгезионной присадки не обеспечивает нужного эффекта. Избыточное количество может ухудшить свойства битума. Некоторые подрядчики считают: «больше добавки — лучше сцепление». Это не так. При превышении дозировки ПАВ может действовать как смазка между зернами щебня, снижая внутреннее трение в асфальтобетоне и уменьшая его сдвигоустойчивость. Количество адгезионной присадки должно быть точно рассчитано, а ее состав адгезионной добавки — соответствовать требованиям проекта для конкретного объекта дорожного строительства.

Ошибка 3: отсутствие проверки совместимости с битумом

Химический состав адгезионной добавки должен быть совместим с конкретным битумом. Разные битумы имеют разный групповой состав, и одна и та же добавка может вести себя по-разному. Без лабораторной проверки пары «битум + добавка» нельзя гарантировать результат.

Ошибка 4: игнорирование испытаний

Влияние адгезионных добавок на качество дорожного покрытия проверяется только лабораторными методами: определение сцепления битума с мрамором и песком, коэффициент водостойкости, морозостойкость. Если подрядчик не проводит эти испытания, он работает вслепую. Адгезионная добавка — не тот компонент, где можно полагаться на удачу.

Был у нас случай в Ростове-на-Дону: подрядчик жаловался, что добавка не работает, покрытие через год пошло трещинами. Приехали на объект, разобрались. Оказалось, на заводе дозатор жидкой добавки забился, и вместо 0,5% от массы битума в смесь попадало около 0,1%. Формально добавка «присутствовала», акты подписаны, а эффекта — ноль. После прочистки дозатора и контроля дозировки проблема ушла. Вывод простой: адгезионная добавка работает только тогда, когда она реально попадает в смесь в нужном количестве. — Алексей Сергеевич Михайлов, главный инженер ООО «ТЕХРУС»

Как проверить эффективность адгезионной добавки

Эффективность адгезионной добавки проверяется лабораторными методами по ГОСТ 12801 и ГОСТ 11508. Основные показатели — сцепление битума с мрамором и песком, коэффициент водостойкости асфальтобетона, предел прочности при сжатии до и после водонасыщения. Дополнительно оценивают влияние добавки на физико-химические свойства битума. Качество добавки определяется ее стабильностью и однородностью состава адгезионной добавки, что напрямую влияет на результаты испытаний.

Метод «кипячения» для битума

Классический метод определения сцепления битума с минеральным материалом — визуальная оценка после кипячения образца в дистиллированной воде. Образец щебня, покрытого битумом с добавкой, кипятят в течение 30 минут и оценивают площадь сохранившейся пленки. Если сохранилось более 75% площади — сцепление считается достаточным.

Проверка сцепления битума с минеральным материалом в лабораторных условиях.

Метод простой, но субъективный. Оценка визуальная, и разные лаборанты могут дать разные результаты. Поэтому для ответственных объектов используют более точные методы — определение остаточной прочности после водонасыщения.

Испытания асфальтобетона

Для асфальтобетона определяют предел прочности при сжатии до и после водонасыщения (по ГОСТ 12801). Коэффициент водостойкости — отношение прочности после водонасыщения к прочности до него. Чем ближе коэффициент к 1,0, тем лучше смесь сопротивляется действию воды. Для плотных асфальтобетонов коэффициент должен быть не менее 0,85–0,90.

Дополнительно проводят испытания на морозостойкость: образцы насыщают водой и замораживают-оттаивают несколько циклов, затем определяют потерю прочности. Потеря не должна превышать 25% для ответственных покрытий.

Оценка влияния на битум

Адгезионная добавка не должна ухудшать физико-химические свойства битума. Проверяют температуру размягчения, пенетрацию (глубину проникания иглы), растяжимость, эластичность. Если добавка снижает температуру размягчения более чем на 2–3°C, это повод задуматься. Если увеличивает хрупкость при низких температурах — добавка не подходит для данного климата.

Влияние количества адгезионной добавки на свойства смеси

Количество адгезионной добавки — критический параметр. Оптимальная дозировка определяется лабораторным путем для каждой пары «битум + добавка + щебень». Недостаток добавки не дает нужного сцепления, избыток может ухудшить физико-механические свойства асфальтобетона.

Минимальная и максимальная дозировка

Для большинства катионных ПАВ минимальная эффективная дозировка составляет 0,3% от массы битума. При меньшем количестве молекулы ПАВ не успевают создать сплошной переходной слой на поверхности щебня. Максимальная дозировка обычно не превышает 1,0–1,5%. Дальнейшее увеличение не дает улучшения адгезии, но может негативно сказаться на свойствах битума.

Признаки избытка добавки

Избыток адгезионной присадки проявляется не сразу. На этапе приготовления смеси может наблюдаться повышенная «жирность» — смесь выглядит маслянистой. При уплотнении битум может выдавливаться на поверхность. В эксплуатации избыток ПАВ может привести к снижению сдвигоустойчивости — битумная пленка становится слишком «скользкой», и зерна щебня сдвигаются под нагрузкой.

Как определить оптимальную дозировку

Оптимальную дозировку определяют экспериментально. Готовят несколько образцов с разным количеством добавки: 0,2%, 0,4%, 0,6%, 0,8%, 1,0%. Проводят испытания на сцепление, водостойкость, прочность. Выбирают минимальную дозировку, при которой все показатели соответствуют нормативу. Запас по дозировке в 0,1–0,2% допустим для компенсации колебаний качества материалов, но без фанатизма.

Адгезионные добавки в контексте долговечности дорожного покрытия

Влияние адгезионных добавок на долговечность дорожного покрытия проявляется в увеличении межремонтных сроков. Покрытие с правильно подобранной добавкой служит в 1,3–1,5 раза дольше до появления первых признаков разрушения по сравнению с покрытием без добавки на кислых породах щебня.

Экономика долговечности

Стоимость адгезионной добавки составляет 0,5–2% от стоимости асфальтобетонной смеси. При этом увеличение срока службы покрытия на 30–50% дает экономию в разы большую. Каждый год дополнительной эксплуатации покрытия без ремонта — это десятки тысяч рублей экономии на километр дороги. С учетом того, что ямочный ремонт обходится в 3–5 раз дороже планового содержания, адгезионная добавка окупается многократно.

Связь с технологией ремонта

Адгезионные добавки важны не только при строительстве новых дорог, но и при ямочном ремонте. Особенно это касается ремонта в холодное время года, когда используются специальные смеси. Влияние адгезионной добавки на качество дорожного покрытия в зоне ремонтной карты критично: если новая смесь не сцепится со старым покрытием и водой, заплатка вылетит в первый же сезон. Для качественного ремонта необходимо учитывать состав адгезионной добавки и ее совместимость с групповым составом старого вяжущего.

Роль в комплексной системе долговечности

Адгезионная добавка — один из элементов системы, обеспечивающей долговечность дорожного покрытия. Без качественного щебня, правильно подобранного битума и соблюдения технологии укладки она не спасет. Но при прочих равных условиях именно добавка часто становится решающим фактором между «покрытие отслужило 8 лет» и «покрытие развалилось через 3 года».

Частые вопросы и ответы

Можно ли использовать одну и ту же добавку для разных типов щебня?

Нет, универсальной добавки не существует. Катионные ПАВ работают с кислыми породами (гранит, кварцит), анионные — с основными (известняк, доломит). Если в смеси используются разные породы, нужно проводить испытания на фактической смеси материалов.

Какой срок хранения у адгезионных добавок?

Жидкие добавки хранятся от 6 до 12 месяцев в зависимости от производителя и условий хранения. Гранулированные формы хранятся дольше — до 2 лет. Важно соблюдать температурный режим: замерзание жидких добавок может привести к расслоению и потере эффективности.

Можно ли вводить адгезионную добавку непосредственно в смеситель АБЗ?

Да, современные технологии позволяют вводить добавку как в битум на битумной базе, так и непосредственно в смеситель. Для введения в смеситель используются специальные дозирующие системы. Важно обеспечить равномерное распределение добавки по объему смеси.

Как добавка влияет на старение битума?

Качественная адгезионная добавка не ускоряет старение битума. Более того, снижение температуры приготовления смеси (которое дают некоторые добавки) уменьшает термоокислительное старение вяжущего. Однако дешевые добавки сомнительного происхождения могут содержать примеси, ускоряющие старение. Поэтому важно использовать продукцию проверенных производителей.

Нужна ли адгезионная добавка для литого асфальта?

Для литого асфальта адгезионная добавка также рекомендуется, особенно при использовании кислых пород. Литой асфальт укладывается при высоких температурах, и битум в нем более жидкий. Без адгезионной добавки риск отслаивания пленки водой выше из-за большей толщины битумной пленки.

Как проверить качество поставленной добавки?

Качество проверяется лабораторно: определяют содержание активного вещества, pH, совместимость с битумом, эффективность на конкретном щебне. При приемке партии запрашивайте паспорт качества и сертификат соответствия. При сомнениях — проводите входной контроль в аккредитованной лаборатории.

Почему долговечность дорожного покрытия зависит от присадок

Влияние адгезионных добавок на качество дорожного покрытия недооценивать нельзя. Это не «химия для галочки», а инженерное решение, которое напрямую определяет срок службы дороги. Правильно подобранная добавка увеличивает водостойкость, морозостойкость и трещиностойкость асфальтобетона, снижает риск колеобразования и продлевает межремонтные сроки в 1,3–1,5 раза.

Выбор адгезионной добавки — это всегда индивидуальная задача. Тип щебня, марка битума, климатические условия и технология производства определяют, какая добавка и в каком количестве будет эффективна. Универсальных решений нет, и попытки сэкономить на лабораторных испытаниях обычно оборачиваются потерями в разы большими, чем стоимость самой добавки.

Если вы проектируете состав асфальтобетонной смеси или выбираете компоненты для ремонта дорожного покрытия, не пренебрегайте адгезионными добавками. Проведите испытания, подберите дозировку, контролируйте качество на входе и в процессе производства. Это тот случай, когда небольшие вложения в химию дают большой экономический эффект на горизонте 5–10 лет эксплуатации.

Компания ООО «ТЕХРУС» с 2014 года производит оборудование для ремонта и содержания дорог: инфракрасные нагреватели асфальта, термос-бункеры, рециклеры, машины для ямочного ремонта. Мы не оказываем услуги по укладке асфальта, но помогаем дорожным организациям оснастить производство под задачи текущего ремонта. Если вам нужно оборудование для качественного ямочного ремонта с применением современных материалов — звоните по телефону 8 800 100 41 96 (бесплатно по РФ) или +7 (911) 205-27-41 (отдел продаж). Производство находится в Ростове-на-Дону, отгрузка техники — по всей России.
