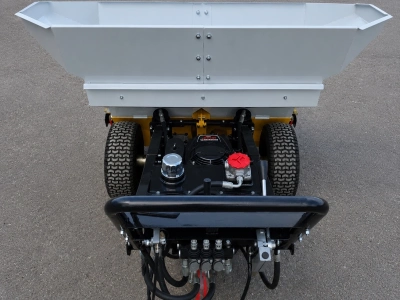

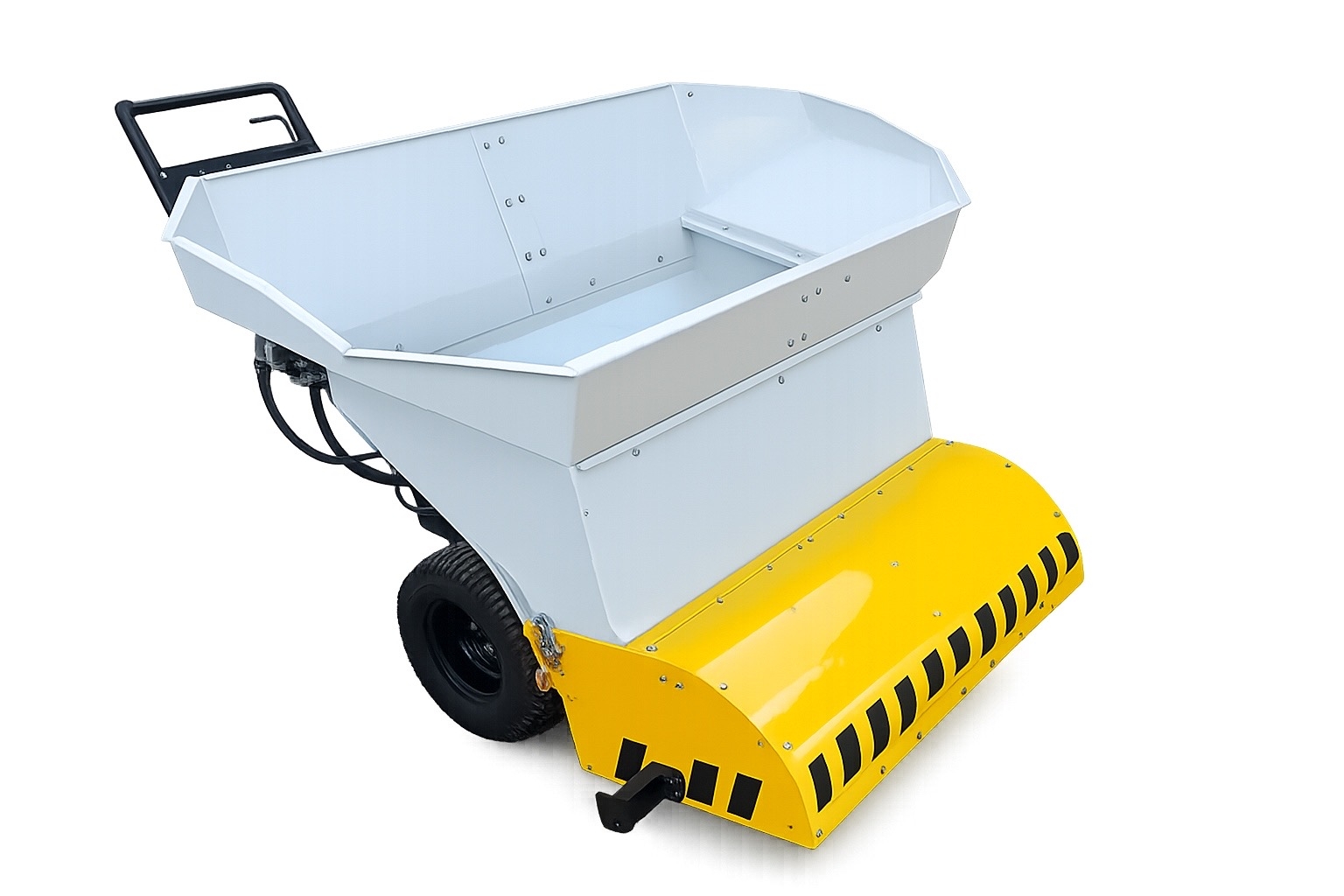

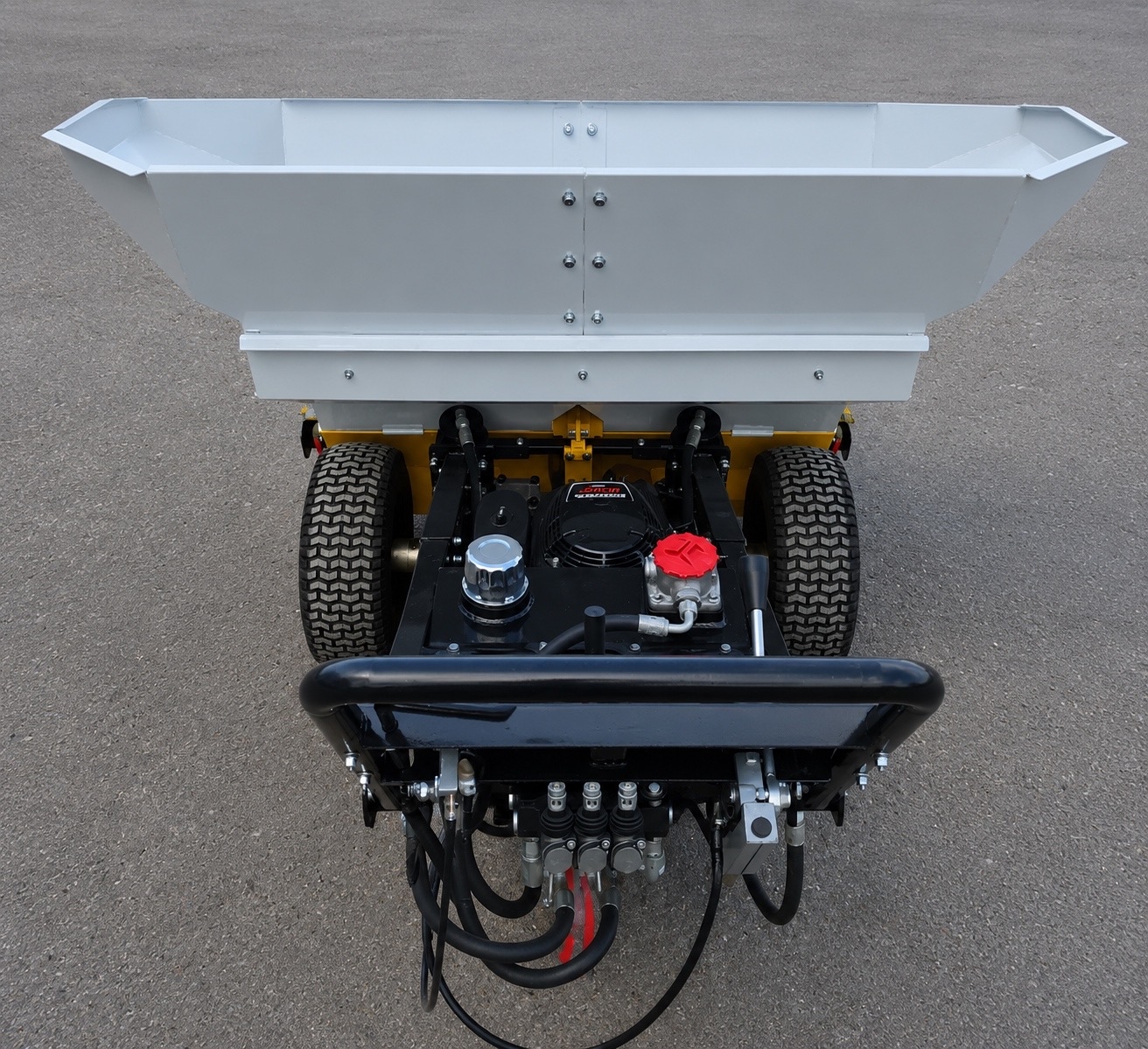

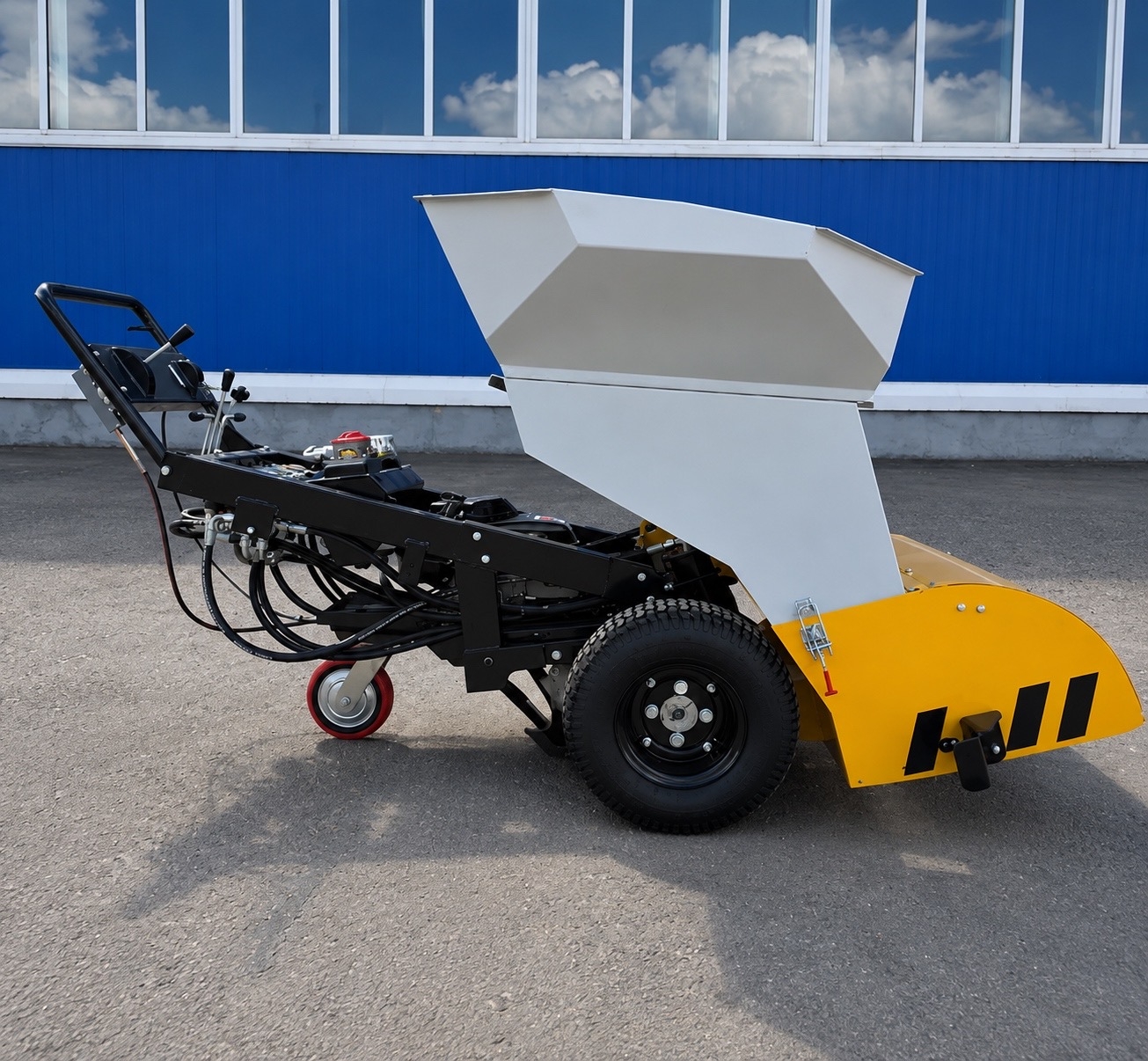

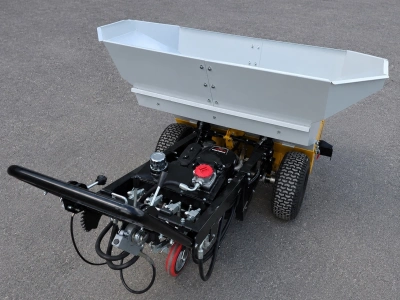

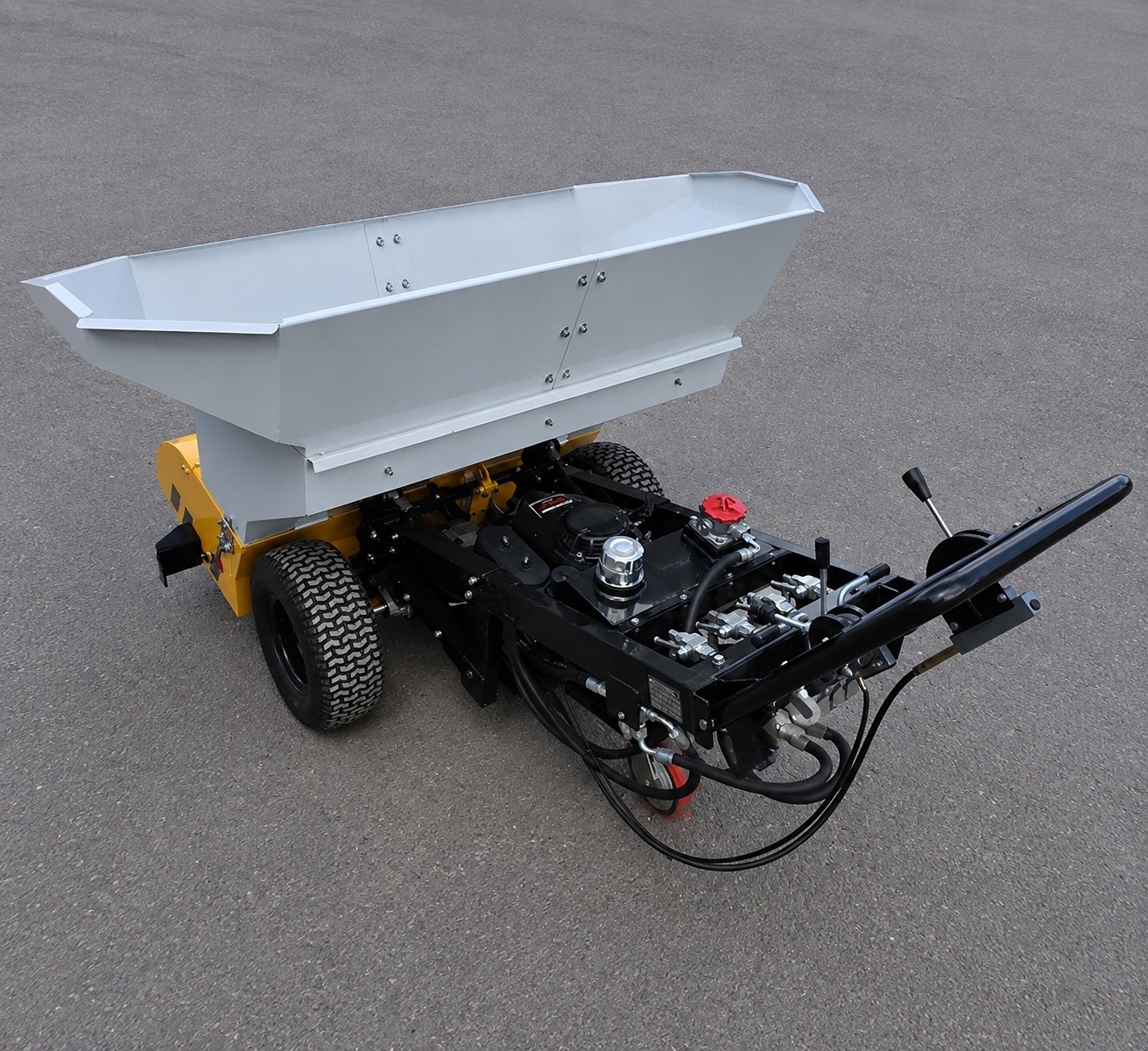

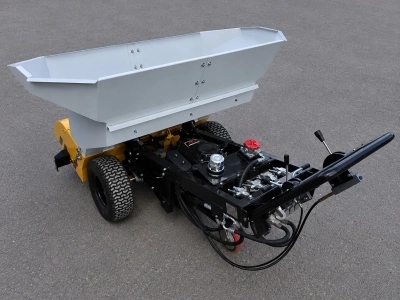

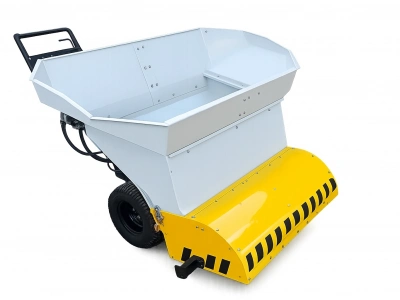

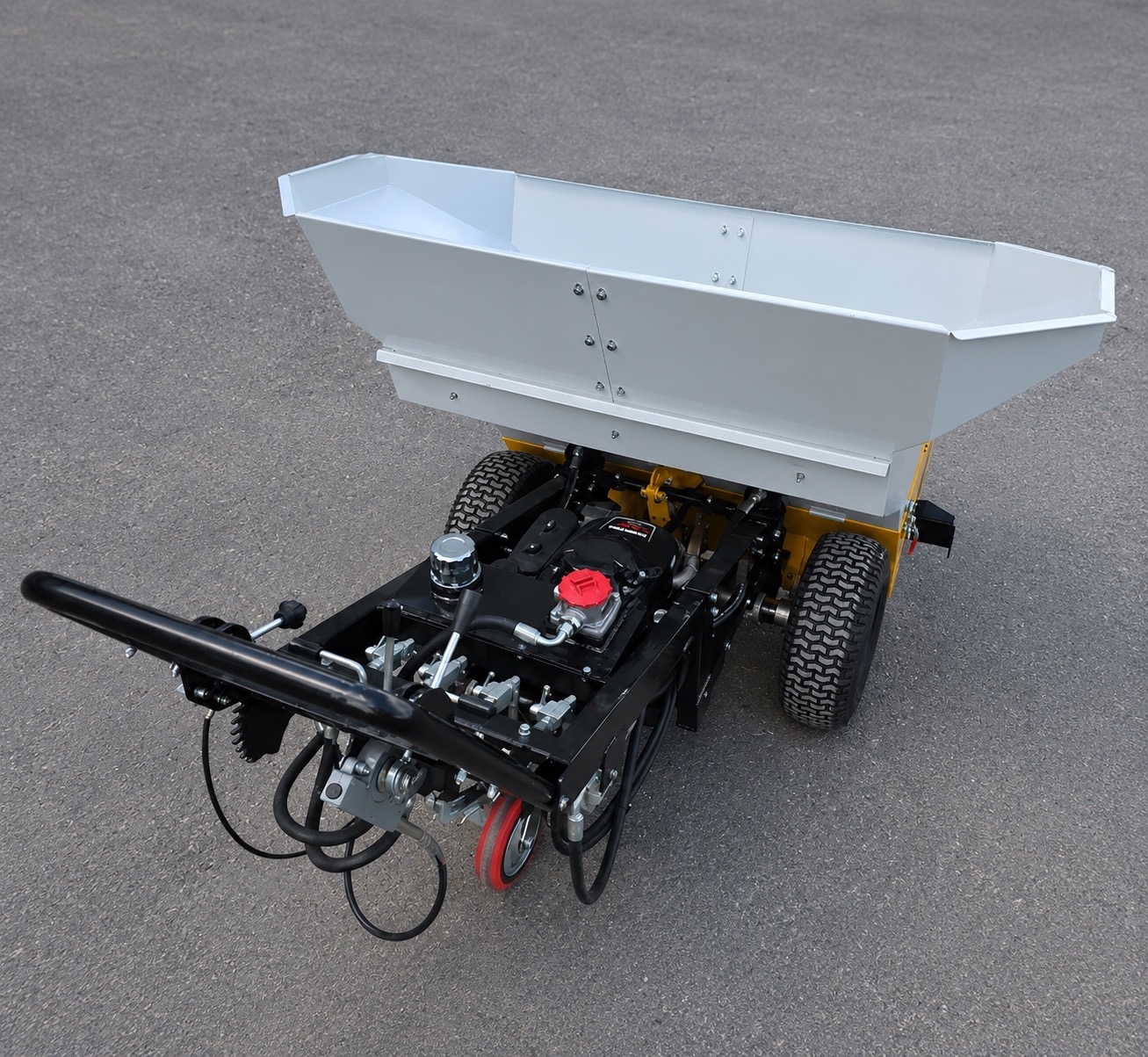

Дорожный мини-асфальтоукладчик HTMP-100

Дорожный мини-асфальтоукладчик HTMP-100 применяется при строительстве и ремонте покрытий на узких участках, где использование стандартной укладочной техники невозможно или экономически нецелесообразно. Рабочая ширина машины составляет от 250 до 1000 мм, поэтому оборудование может использоваться для укладки асфальта на тротуарах, обочинах, пешеходных дорожках, примыканиях, участках вдоль бордюрного камня и после ремонта подземных коммуникаций.

В отличие от ручного распределения асфальтобетонной смеси, мини-укладчик формирует полосу заданной ширины и позволяет контролировать толщину укладываемого слоя. Это снижает зависимость результата от действий рабочих, уменьшает объём ручного разравнивания и помогает получить более равномерную геометрию покрытия.

Регулировка ширины и толщины укладки

HTMP-100 поддерживает четыре положения рабочей ширины в диапазоне от 250 до 1000 мм. Максимальная толщина укладываемого слоя составляет 100 мм.

Левый и правый гидроцилиндры независимо регулируют положение рабочей плиты с каждой стороны. Раздельная настройка позволяет корректировать толщину слоя по левой и правой стороне и учитывать фактический профиль подготовленного основания.

Точные параметры укладки зависят от состава и температуры смеси, состояния основания, требуемой толщины слоя и организации последующего уплотнения.

Гидростатический привод и управление

Передвижение мини-асфальтоукладчика обеспечивают два ведущих колеса диаметром 400 мм с гидравлическим приводом. Гидростатическая трансмиссия G730 обеспечивает рабочее движение машины, а направление вперёд и назад задаётся рычагом управления.

Рабочая скорость составляет до 28 м/мин. Фактическую скорость выбирают с учётом производительности подачи материала, толщины слоя и требуемой равномерности распределения смеси.

Для удержания оборудования на месте предусмотрен ручной рычажный тормоз.

Подогрев рабочей плиты

Рабочая плита подогревается теплом выхлопных газов двигателя. Подогрев снижает налипание горячей асфальтобетонной смеси на металлические поверхности и помогает поддерживать стабильное прохождение материала через рабочую зону.

Система не требует отдельной газовой горелки, баллона или дополнительного источника нагрева.

Компактная конструкция

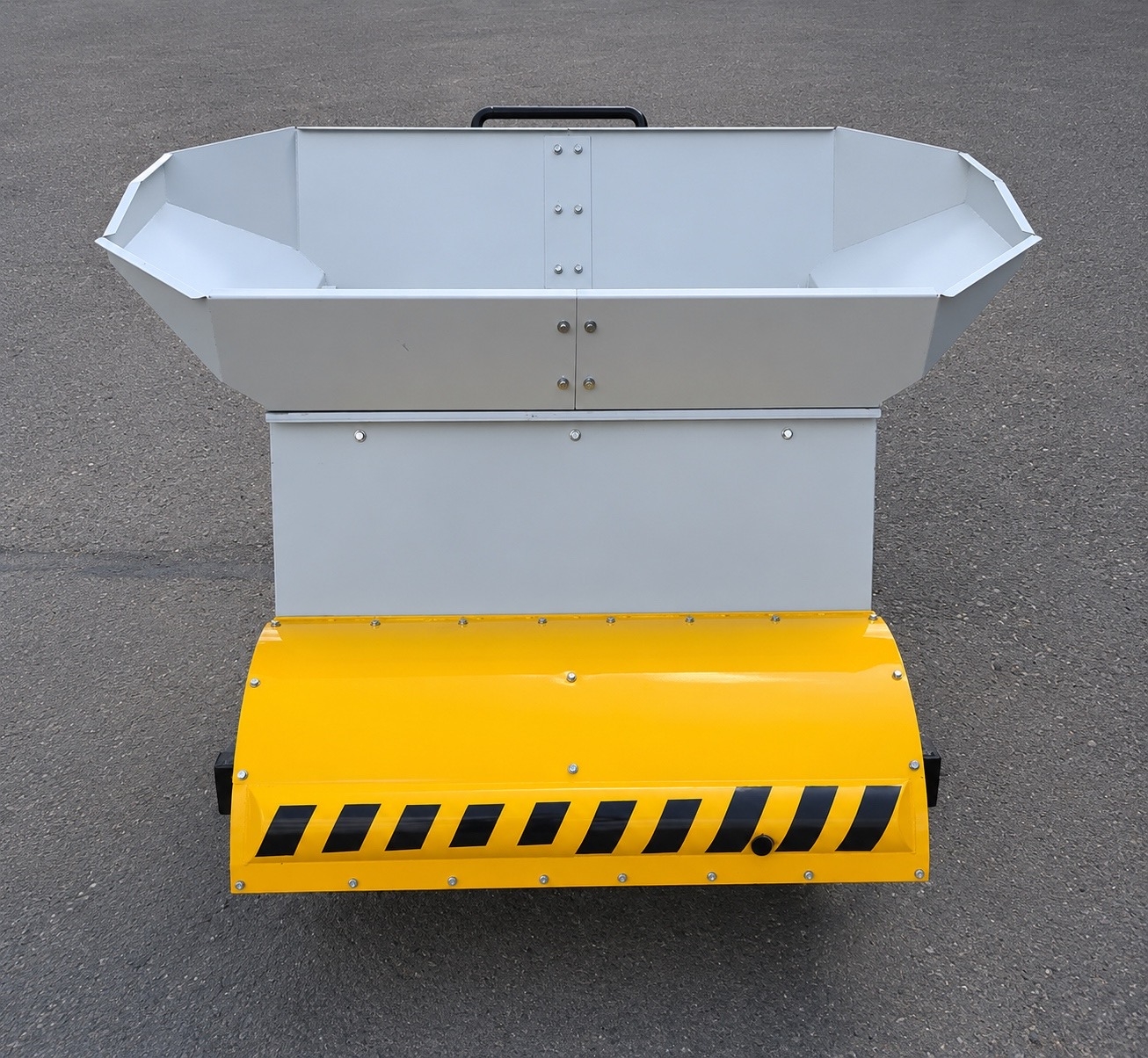

Порожняя масса мини-асфальтоукладчика составляет 260 кг, масса с полной загрузкой — 540 кг. Вместимость приёмного бункера — 150 л.

Общая длина оборудования составляет 2300 мм, в транспортном положении — 1800 мм. Компактные размеры упрощают перемещение машины между локальными участками и позволяют работать в условиях ограниченного пространства.

HTMP-100 оснащён двигателем мощностью 3,2 кВт. Объём топливного бака составляет 1,4 л.

Область применения

Дорожный мини-асфальтоукладчик HTMP-100 может применяться для:

-устройства и ремонта тротуаров и пешеходных дорожек;

-укладки покрытия вдоль бордюров;

-ремонта узких полос асфальтобетонного покрытия;

-восстановления покрытия после прокладки или ремонта коммуникаций;

-устройства примыканий и краевых участков;

-работ на парковках, производственных территориях и благоустраиваемых площадках;

-распределения смеси в местах, где отсутствует пространство для полноразмерного асфальтоукладчика.

Мини-укладчик не заменяет стандартный асфальтоукладчик при устройстве широких и протяжённых полос покрытия. Его применение экономически обосновано на локальных и стеснённых участках, где ручная укладка не обеспечивает требуемой производительности и стабильности геометрии слоя.

После распределения асфальтобетонной смеси необходимо предусмотреть её уплотнение оборудованием, соответствующим ширине участка и проектной толщине покрытия.
