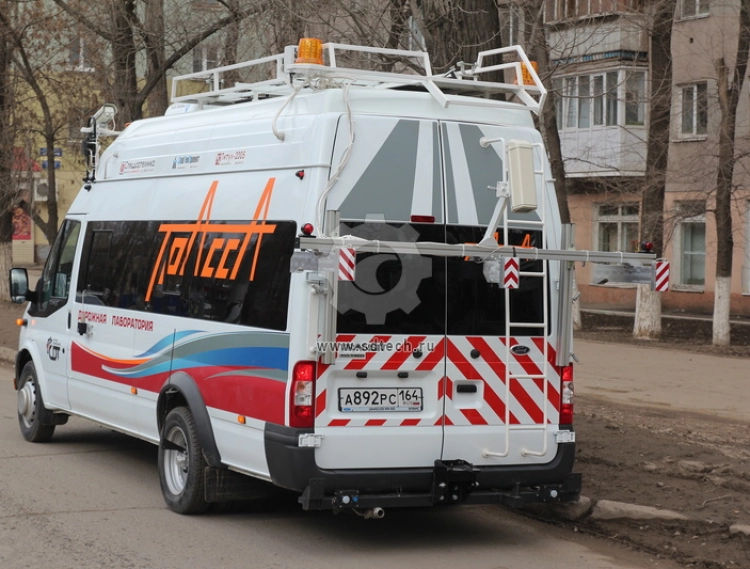

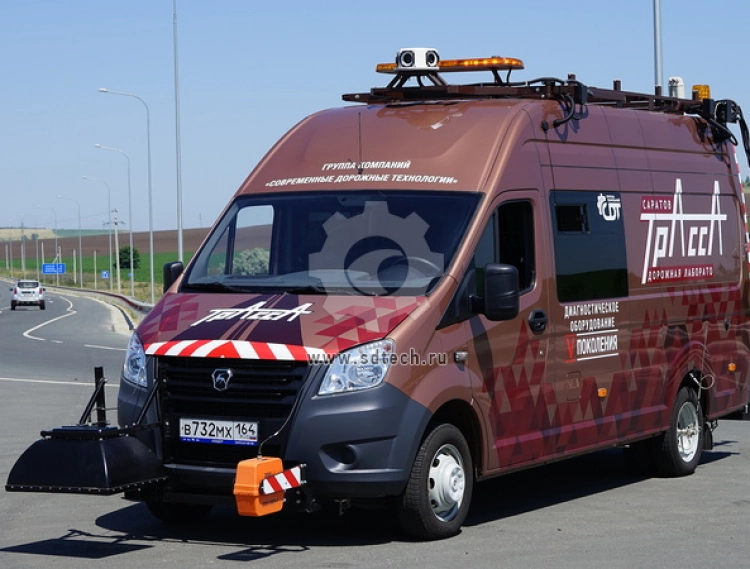

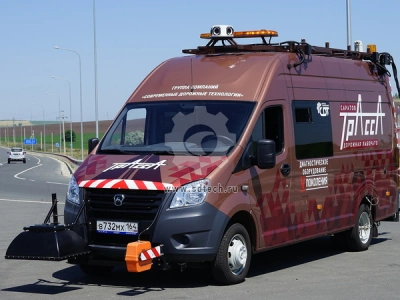

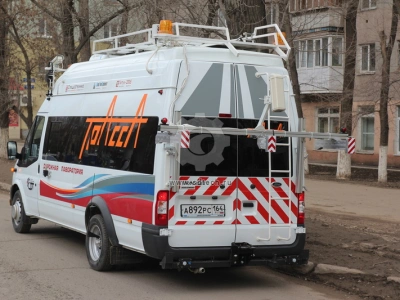

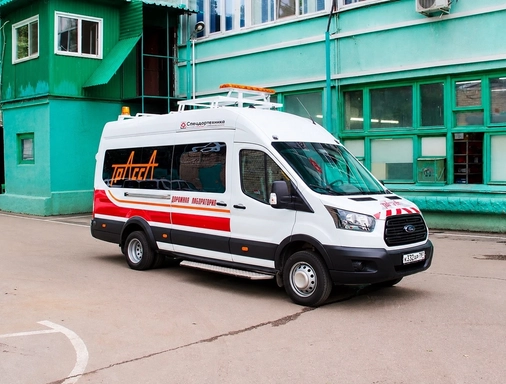

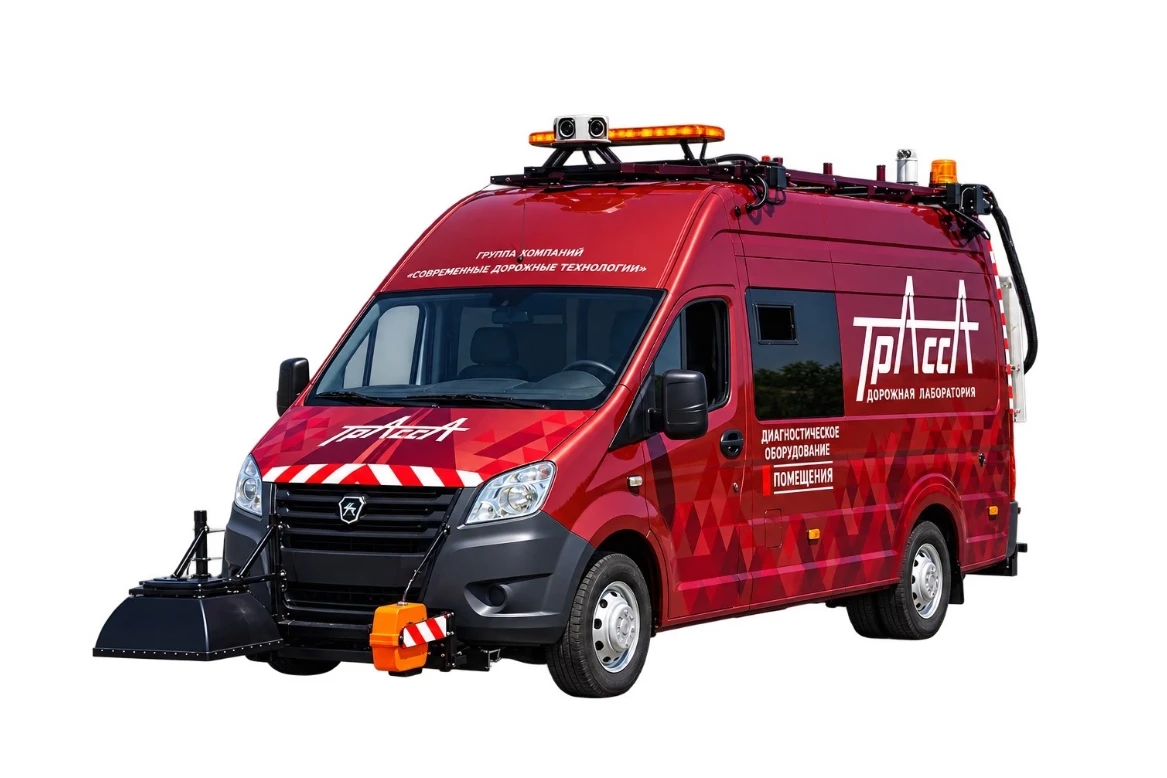

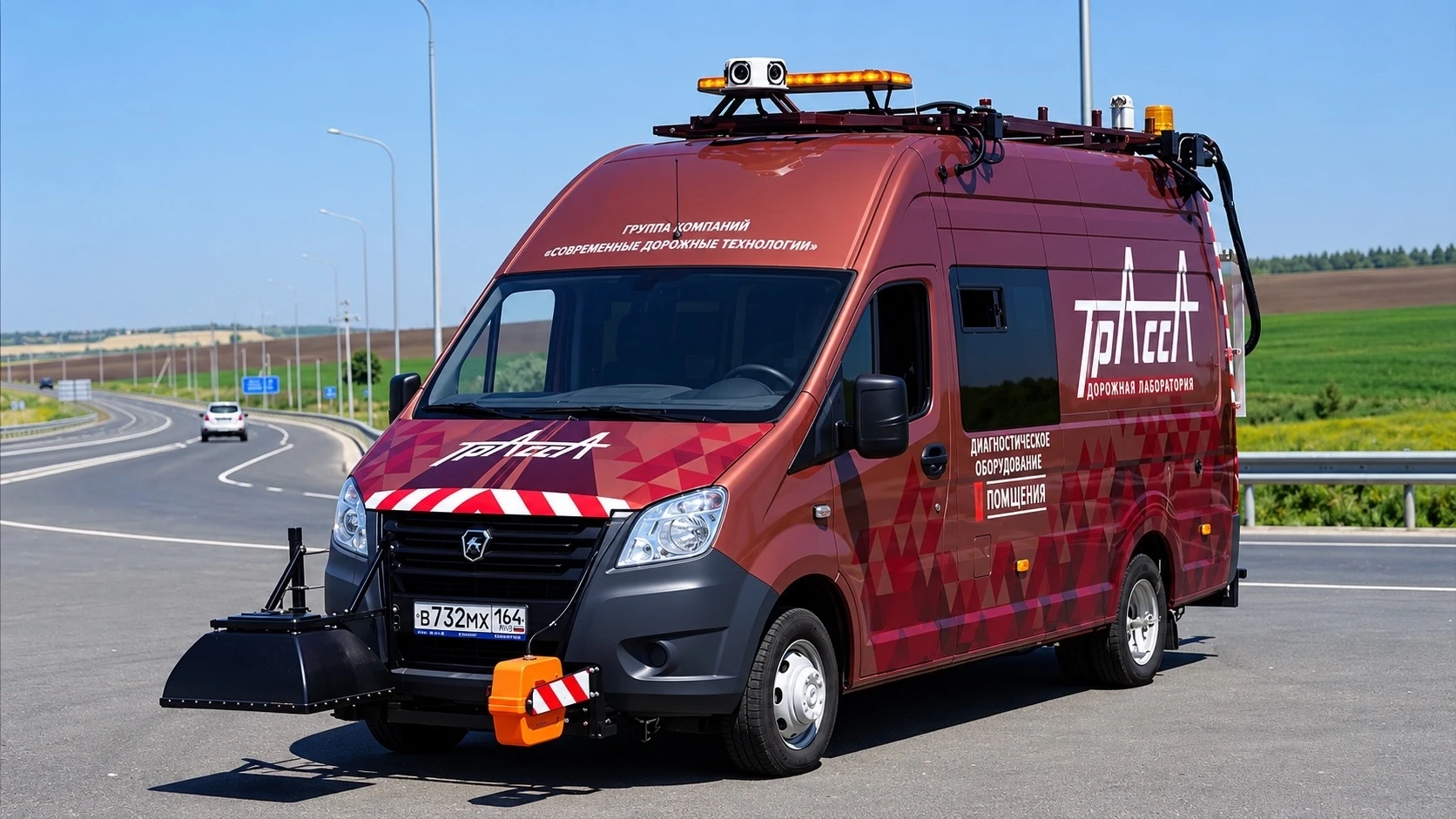

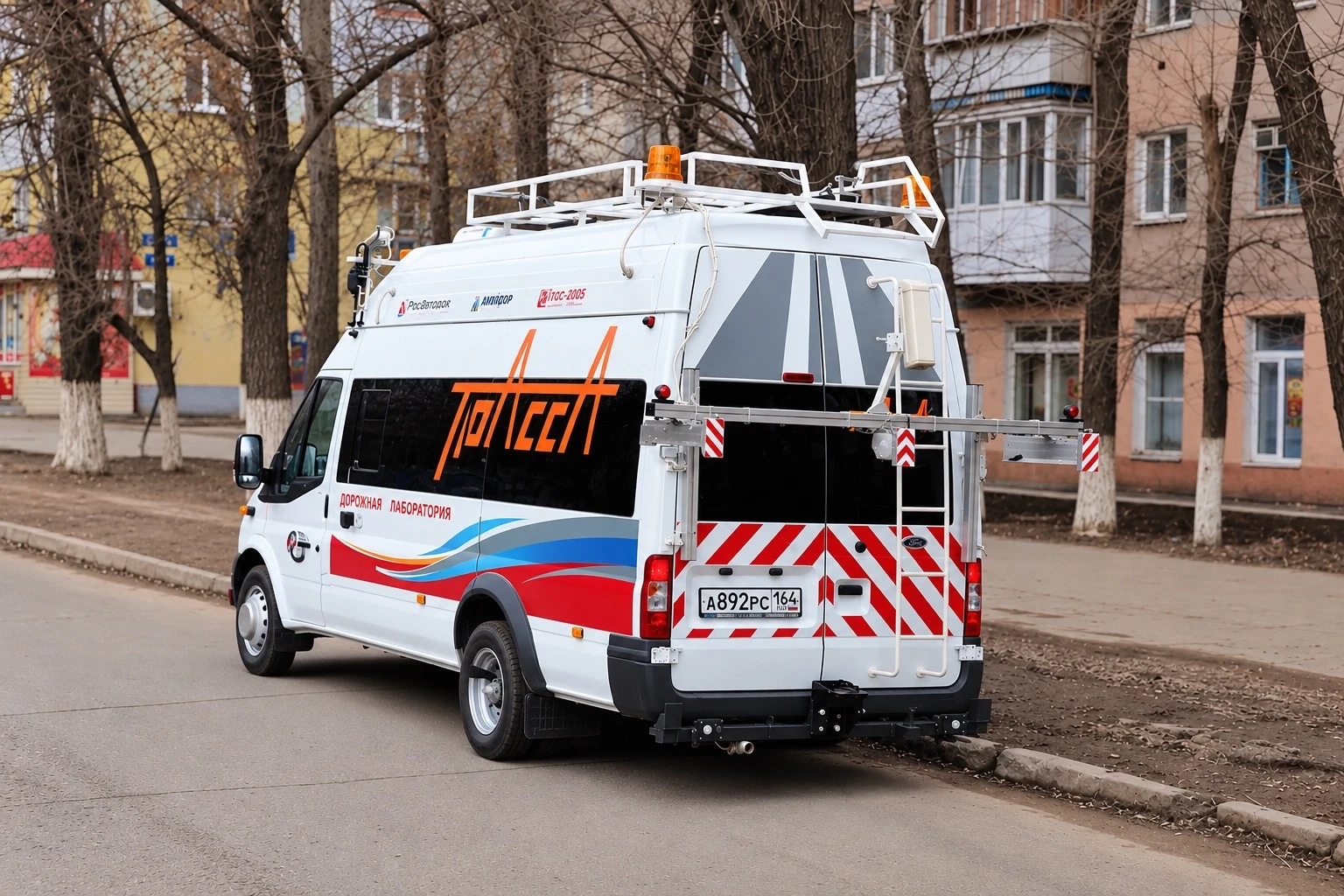

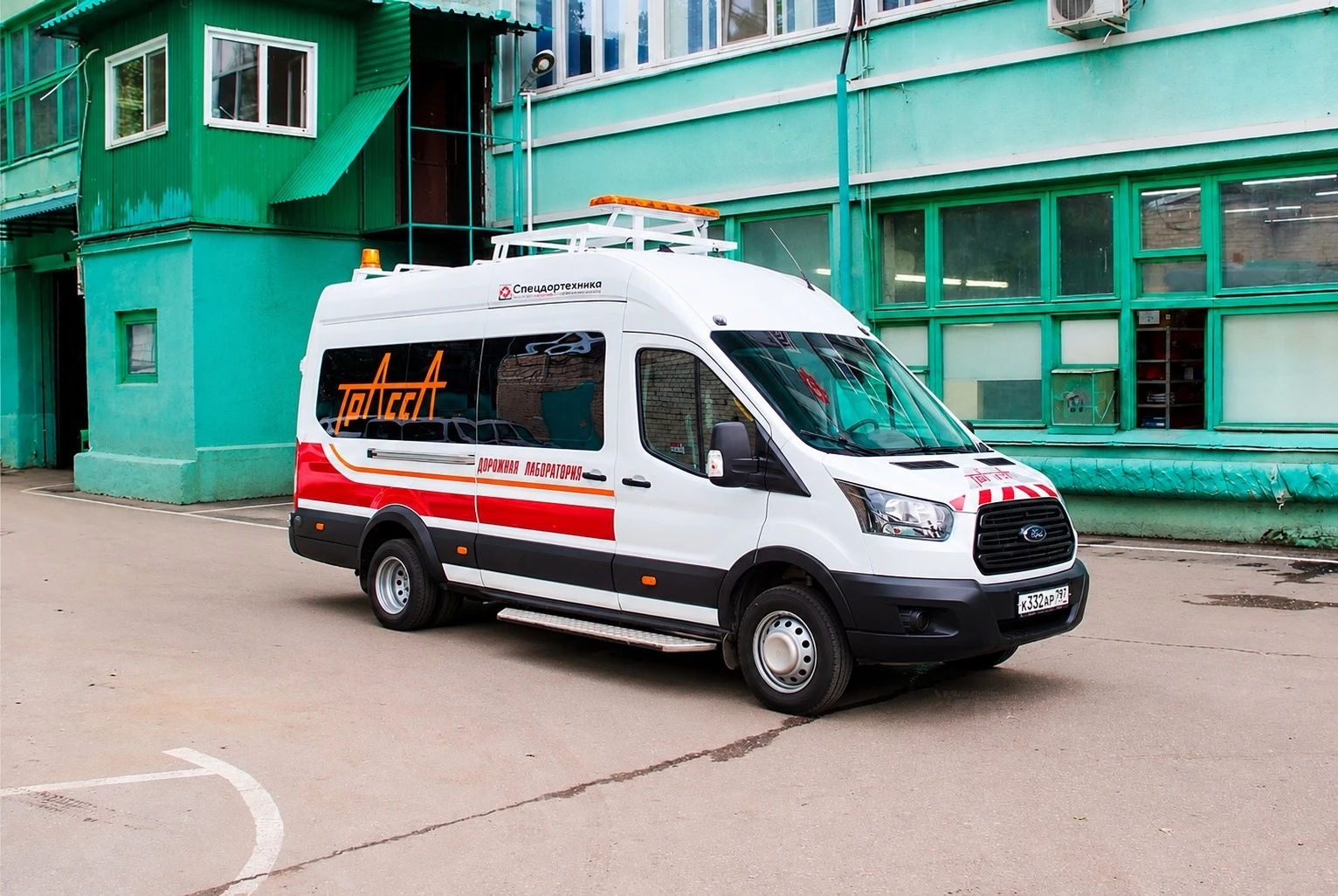

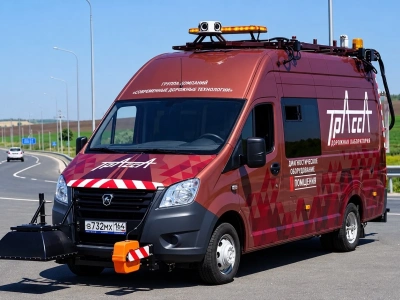

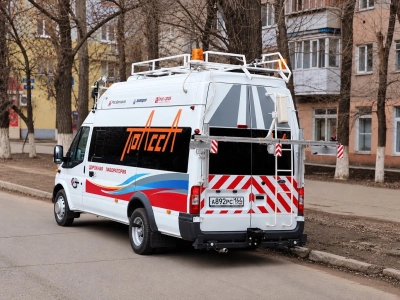

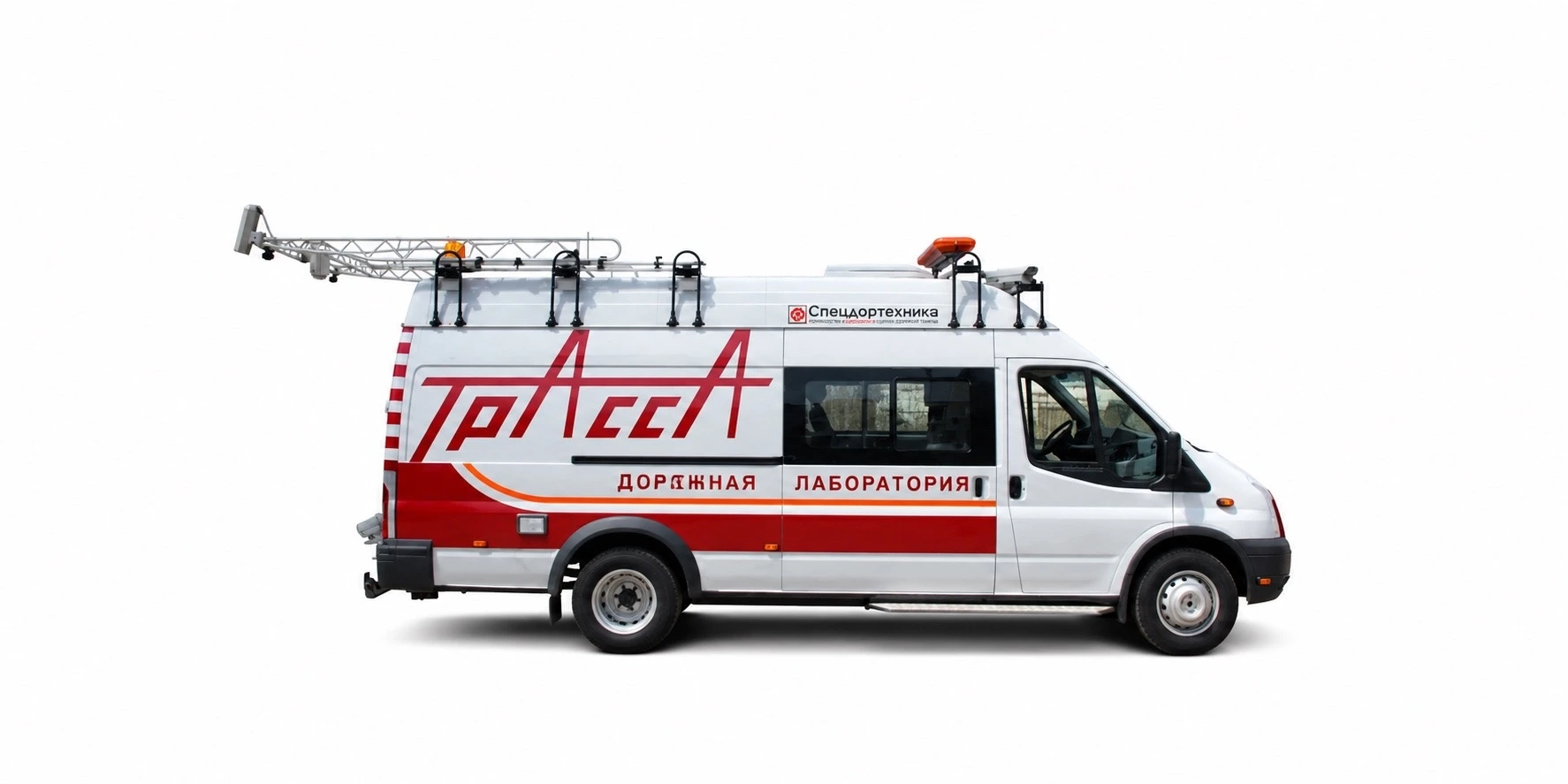

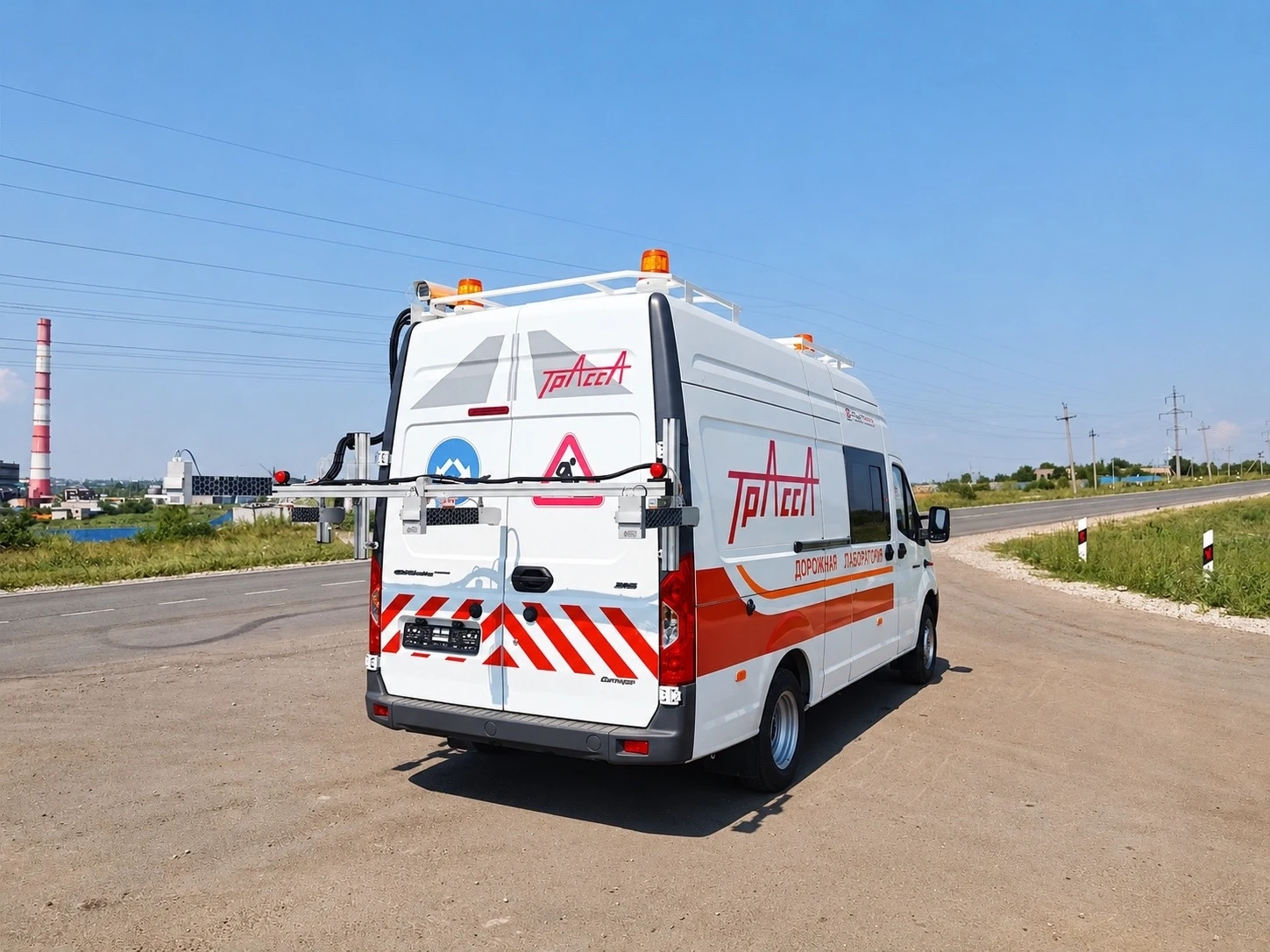

Комплексная дорожная лаборатория КП 514СМП «Трасса» (усовершенствованная модель лаборатории КП-514МП) предназначена для диагностики, паспортизации, контроля транспортно-эксплуатационного состояния автомобильных дорог. Утверждена как тип средства измерения (свидетельство RU.C.27.195.A №63489, Регистрационный номер в Государственном реестре средств измерений №65062 16 РФ и сертификат №7737 в Республике Казахстан).

Обеспечивает измерение основных геометрических параметров дорог (план трассы, продольный и поперечные профили), прочности дорожных одежд, сцепных качеств, ровности покрытия, интенсивности и состава движения, определения наличия и состояния конструктивных элементов дороги. Устанавливается на шасси базового автомобиля Ford Transit Jumbo, Ford Transit Van, Iveco Daily, Fiat Ducato, Volkswagen Crafter, Peugeot Boxer, ГАЗ-3221, ГАЗ-2217.

Является аналогом таких лабораторий, как AMAC (Vectra, Франция), ARAN (Fugro, Канада), Road Surfase Vehicle (GREENWOOD Engineering, Дания), Hawkeye 2000 (ARRB, Австралия).

С помощью передвижной дорожной лаборатории измеряются:
- поперечная ровность;
- геометрические параметры (продольные и поперечные уклоны, радиусы кривых в плане и профиле, высотные отметки, видимость в профиле, пройденный путь);
- географические координаты;
- коэффициент сцепления и показатель ровности дорожного покрытия, с помощью динамометричесого прицепа ПКРС-2У;
- продольная ровность, ровность по международной системе IRI;
- прочность дорожных одежд установкой динамического нагружения ДИНА;
- фиксируются параметры инженерного обустройства;
- выполняется панорамная видеосъемка с формированием банка видеоданных;
- определяются интенсивность и состав движения.

Результаты измерений с помощью программы-конвертера экспортируются в автоматизированный банк дорожных данных «Титул-2005». Программный комплекс, входящий в состав АБДД «Титул-2005», позволяет производить оценку транспортно-эксплуатационного состояния автодорог, в том числе условий безопасности движения, планирование ремонтов, расчет средств на содержание дорог, оценку эффективности работы дорожных эксплуатационных предприятий.

Видео

Фото

Комплексная дорожная лаборатория «Трасса»

Комплектация:

Серверный шкаф, который включает:
- компьютер в промышленном исполнении, смонтированный на постоянной основе в серверной стойке;
- модуль управления с возможностью наращивания количества измерительных систем; контроллер питания с функцией программного управления питанием измерительных систем и модулем самодиагностики в реальном времени;
- сетевой концентратор с пропускной способностью 1 Gbit/s.
Система измерения пройденного пути на ступице колеса лаборатории с дискретностью измерения пройденного пути 1 мм.
Основной монитор на поворотном кронштейне.
Обустройство салона: стол оператора, кресло оператора, стеллаж, дополнительное рабочее место, подвесные полки, сейф, места закрепления измерительных систем в транспортном положении. В зависимости от требований заказчика. Конфигурация может быть изменена.
Кабельная разводка для подключения измерительных систем и электропитания.

Комплексная дорожная лаборатория «Трасса» стала победителем конкурса «Дороги России 2013» в номинации «Инновация года».
