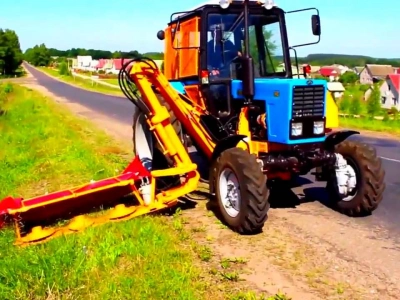

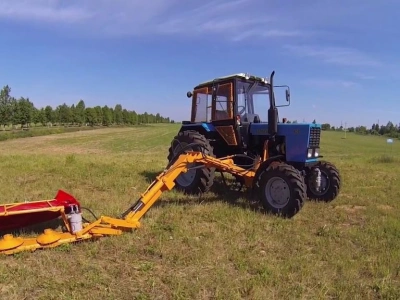

Боковая манипуляторная косилка Стриж 2 на подрамнике к трактору МТЗ 82, 1221

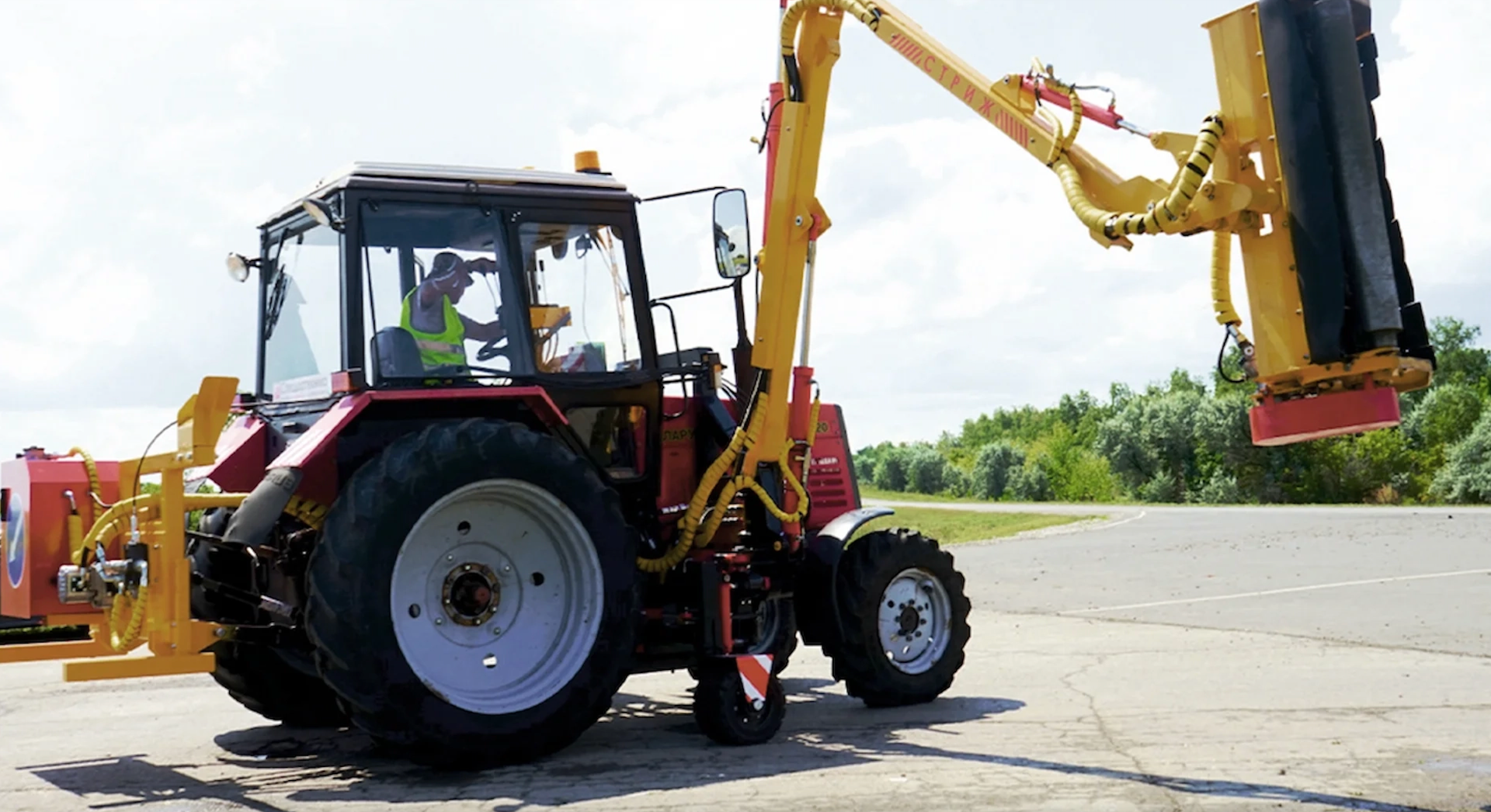

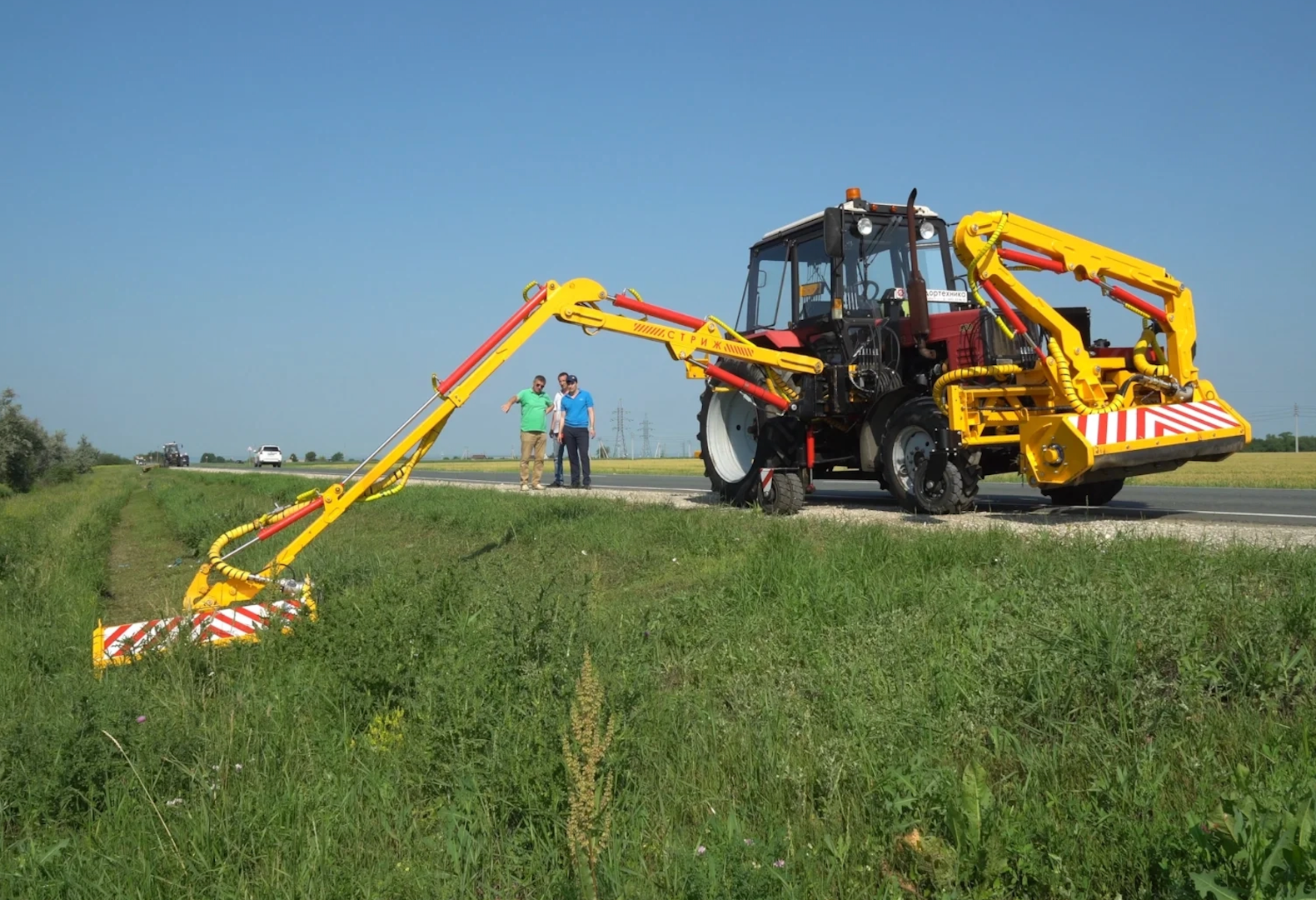

Навесной манипулятор «СТРИЖ-2» - специально разработанная конструкция манипулятора, устанавливаемая между передним и задним колесами трактора на подрамнике. В транспортном положении складывается и поворачивается назад. Для обеспечения устойчивости при работе используется выдвигаемое опорное колесо.

Преимущества:

• боковая навеска увеличивает вылет стрелы манипулятора до 6 м (при использовании телескопической вилки), что расширяет рабочую зону полосы обрабатываемой поверхности дороги;
• для оператора улучшается обзор обрабатываемой поверхности дороги;
• опорное колесо и грузы-противовесы увеличивают устойчивость трактора при работе с максимальным вылетом стрелы манипулятора. Повышаются условия обеспечения техники безопасности при работах;
• при переводе в транспортное положение грузы-противовесы с помощью гидравлики сдвигаются к трактору, а опорное колесо поднимается и также сдвигается;

Базовый комплект: гидростанция с гидронасосом и гидробаком сзади трактора на 3­х точечной навеске,подрамник, навешиваемый на раму, гидравлические шланги с быстроразъемными соединениями,гидрораспределители, пульт с рычагами управления гидравликой. Гидравлика системы полностью автономна.

На подрамник устанавливаются:

• манипулятор с узлом крепления, выдвигающееся опорное колесо, наборные грузы­противовесы снаправляющими. В транспортном положении манипулятор складывается и поворачивается назад;

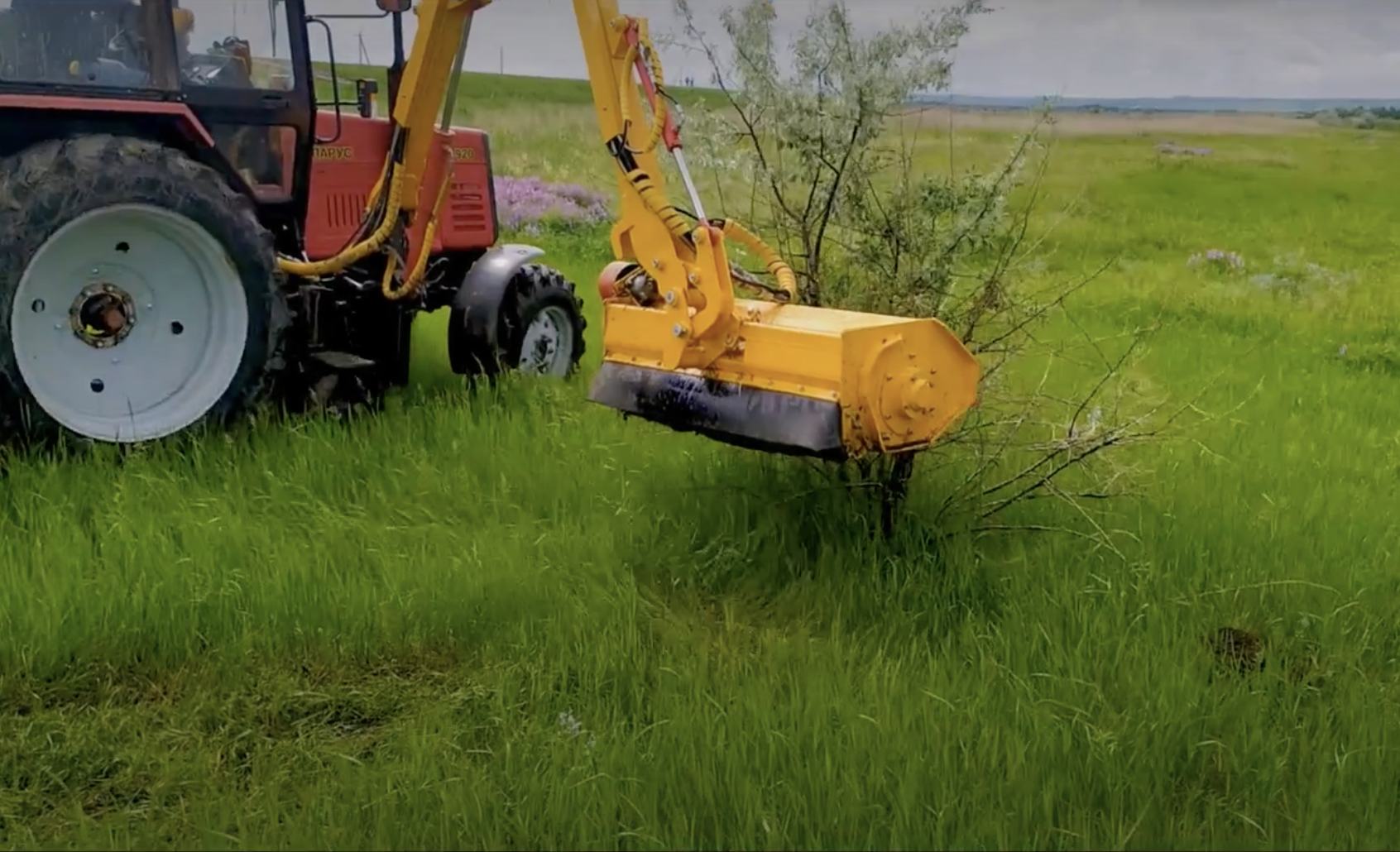

На манипулятор навешиваются различные рабочие органы: косилка­мульчер, роторная косилка, кусторез,снегоуборщик, винтовая фреза.

Преимущества:

• боковая навеска увеличивает вылет стрелы манипулятора, что расширяет рабочую зону полосыобрабатываемой поверхности дороги;
• для оператора улучшается обзор обрабатываемой поверхности дороги;

опорное колесо и грузы­противовесы увеличивают устойчивость трактора при работе с максимальнымвылетом стрелы манипулятора. Повышаются условия обеспечения техники безопасности при работах;

• при переводе в транспортное положение грузы­противовесы с помощью гидравлики сдвигаются ктрактору, а опорное колесо поднимается и также сдвигается;
• при установке на подрамник винтовой фрезы с гидромотором, снимаются манипулятор, опорное колесо и грузы­противовесы, а гидроцилиндры используются на фрезе для обеспечения ее наклона, опускания ивыдвижения;
• конструкция универсального узла крепления и быстросъемные гидравлические соединения позволяютпереставлять рабочие органы и эффективно выполнять различные виды работ;
• для обеспечения защиты оборудования от наезда на препятствие используется гидроаккумулятор;
• использование бандажа над капотом трактора, при установке манипулятора сбоку на подрамнике,увеличивает жесткость конструкции, надежность в эксплуатации и повышение безопасности при выполнении работ;
• приобретая минимальный (базовый) состав оборудования, Заказчик может потом доукомплектовывать егонавесками;
• если планируется оборудование только под определенный вид работ, гидросистема может быть упрощена,оставляется только необходимое количество шлангов и гидрораспределителей;
• манипулятор является универсальным и может устанавливаться также на задней навеске, на рамегидростанции.
