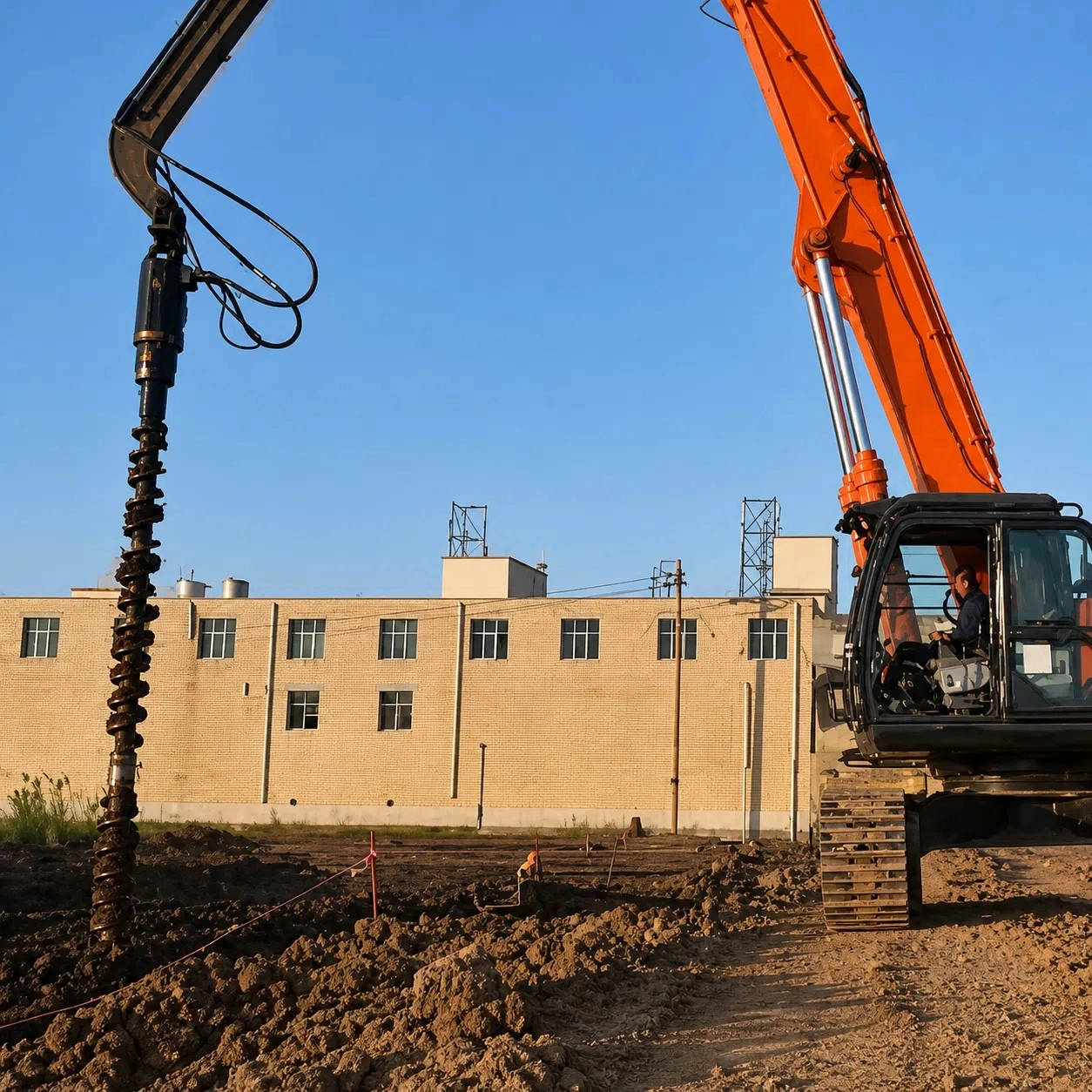

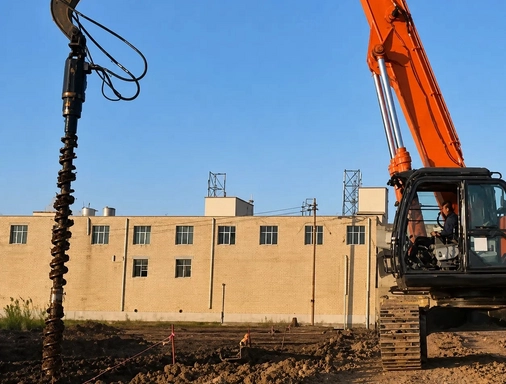

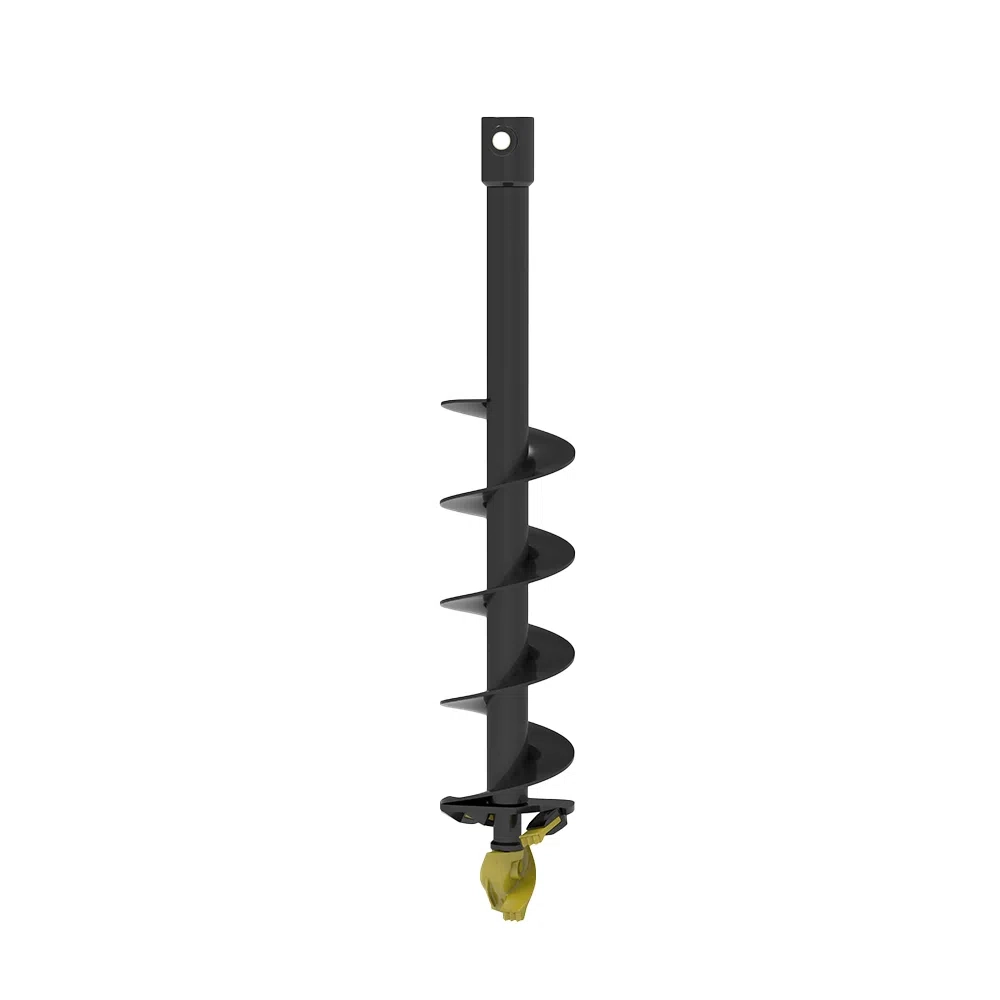

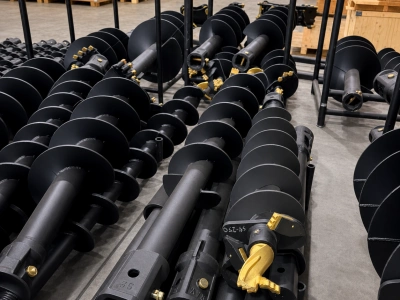

Шнеки RAY Attachments — профессиональный буровой инструмент, предназначенный для эффективного бурения грунтов различной плотности совместно с гидровращателями RAY. Широкая линейка моделей позволяет подобрать оптимальное решение как для компактной строительной техники, так и для тяжелых экскаваторов, выполняющих масштабные фундаментные работы.

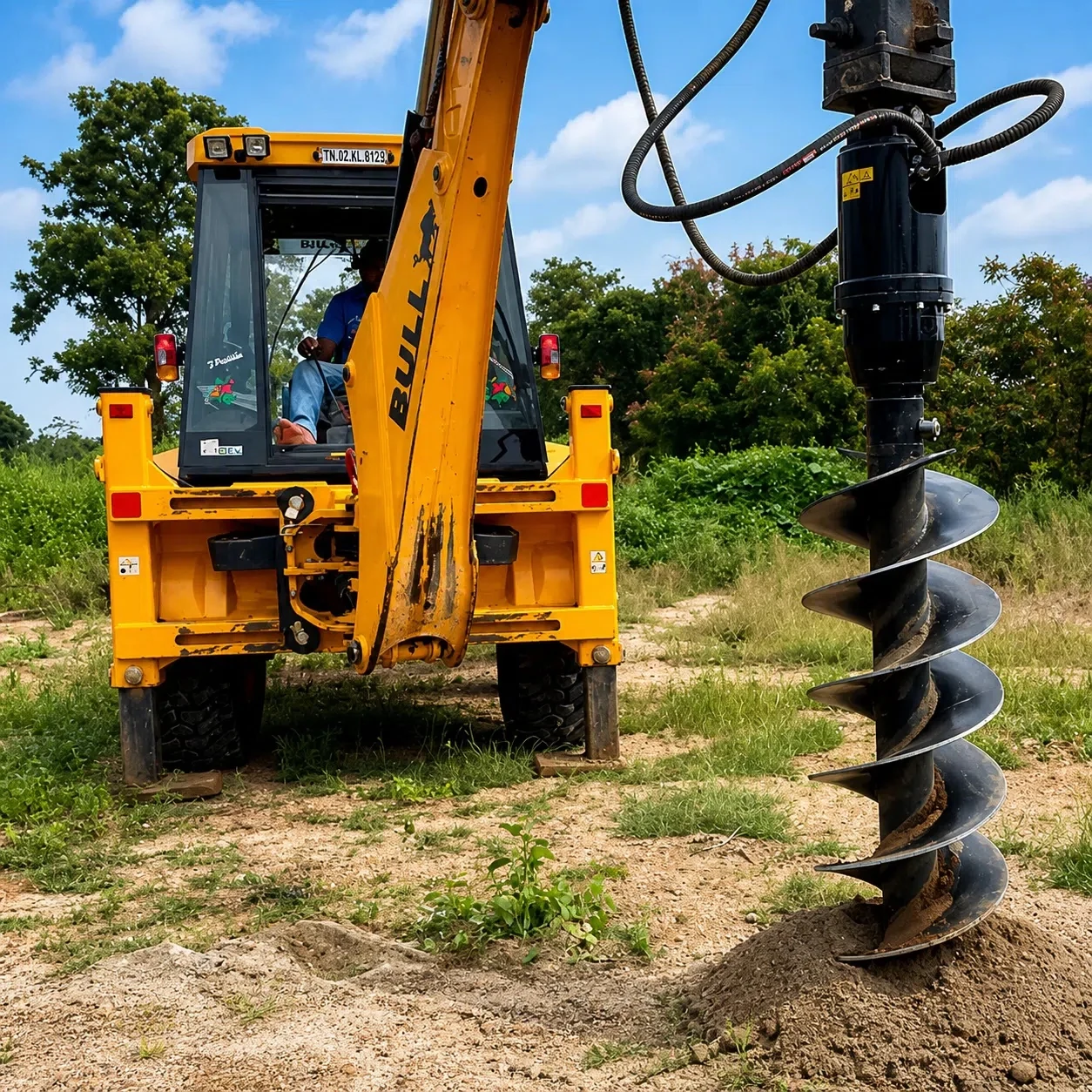

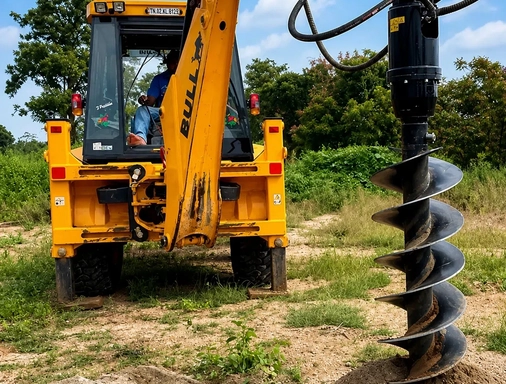

Шнеки используются при строительстве свайных фундаментов, монтаже опор линий электропередачи и освещения, установке дорожных знаков и ограждений, возведении заборов, устройстве инженерных коммуникаций, благоустройстве территорий, посадке крупномерных деревьев, а также при выполнении буровых работ в промышленном, гражданском и дорожном строительстве.
Каждый шнек производится из высокопрочной конструкционной стали с использованием современных технологий сварки и многоступенчатой обработки поверхности. Благодаря усиленной конструкции инструмент выдерживает значительные ударные и крутящие нагрузки, сохраняя геометрию даже при интенсивной эксплуатации.
Особое внимание уделяется защите металла от коррозии. После изготовления шнеки проходят трёхэтапную дробеструйную обработку, обеспечивающую глубокую очистку поверхности перед окраской. Затем наносится износостойкое двухкомпонентное полимерное покрытие, надежно защищающее металл от влаги, механических повреждений и воздействия агрессивной среды.

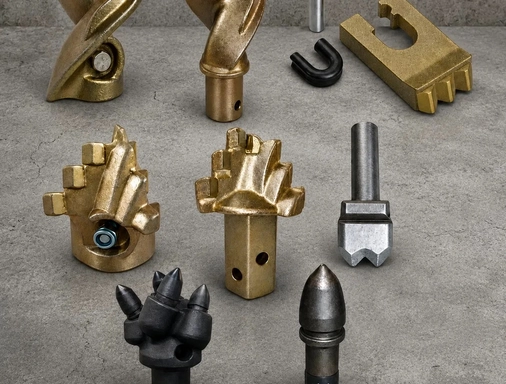

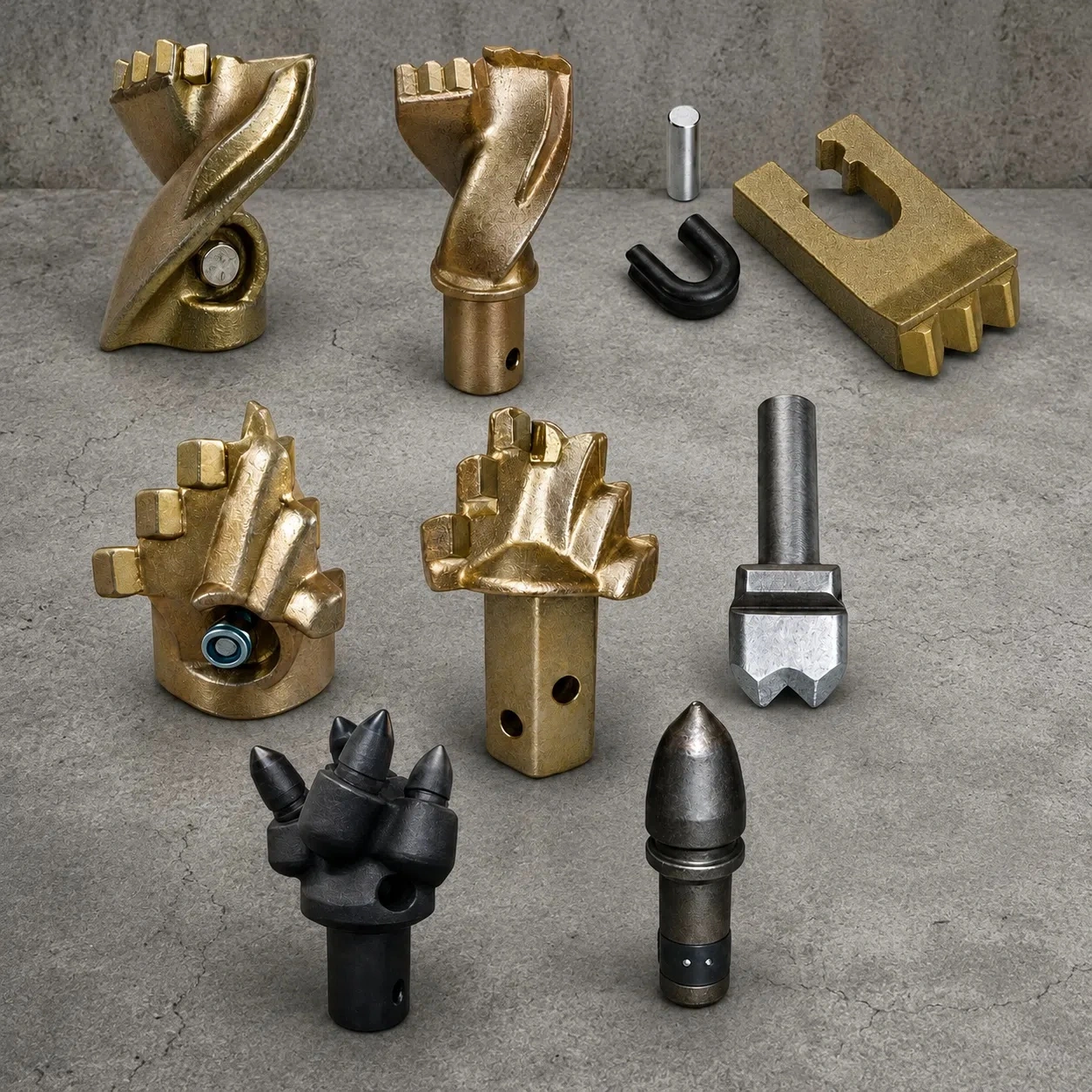

Для обеспечения высокой производительности бурения используются сменные режущие элементы, которые эффективно работают как в мягких, так и в плотных грунтах. При необходимости инструмент комплектуется различными типами зубьев для песчаных, глинистых, мерзлых, каменистых и смешанных грунтов.

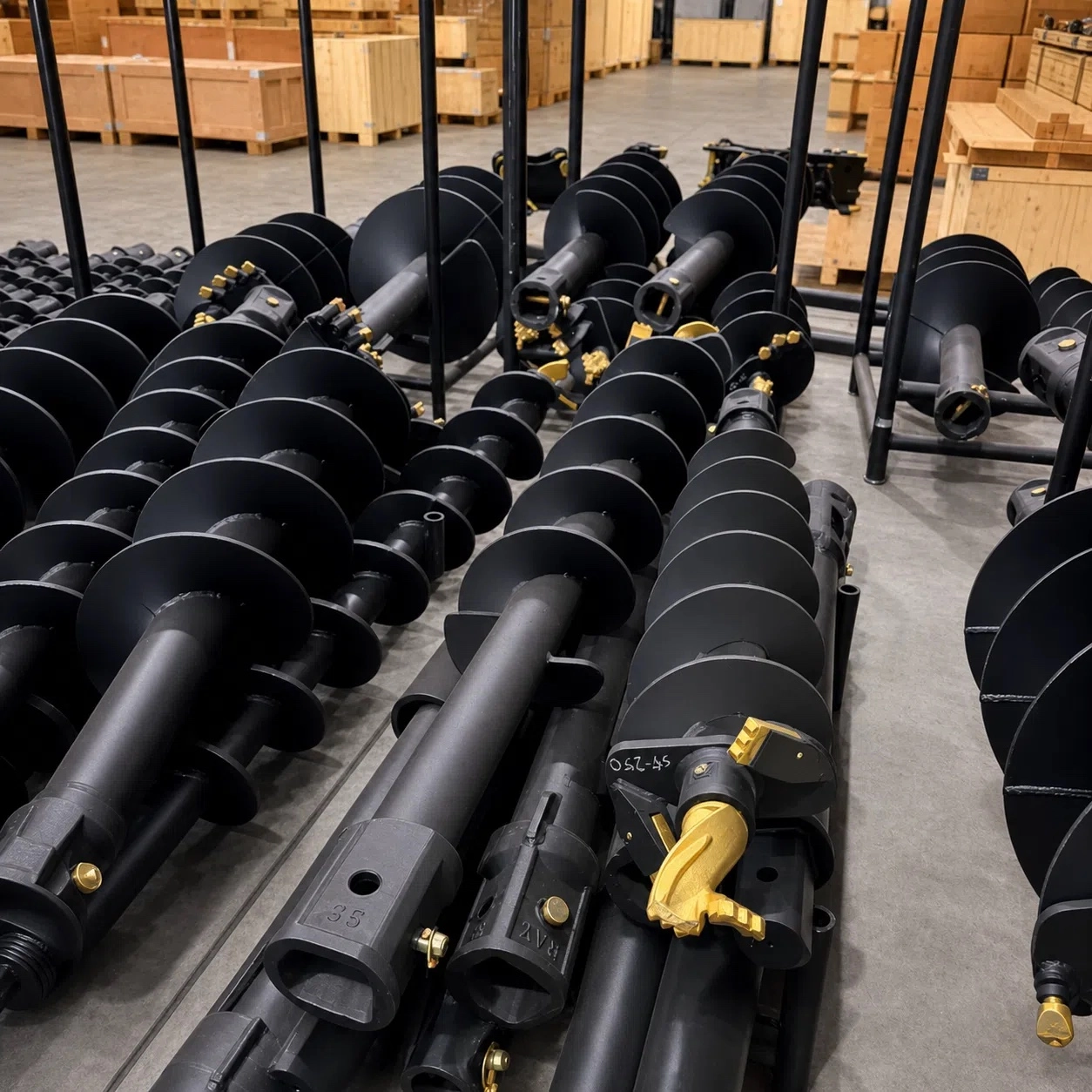

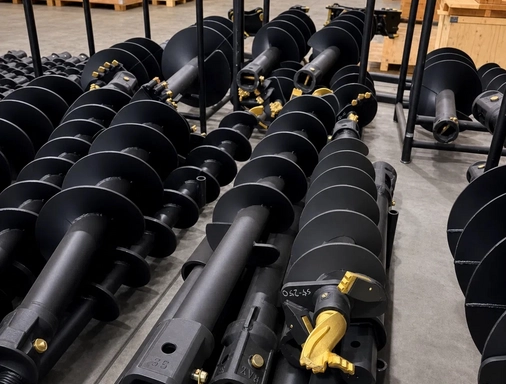

Линейка включает несколько серий шнеков, рассчитанных под различные модели гидровращателей RAY и условия эксплуатации.
Серии шнеков
RAY S4
* совместим с гидровращателями REA2000–REA4500;
* длина шнека — 1,2 м;
* диаметр бурения — 100–600 мм;
* соединение — Ø65 мм.
RAY S5
* совместим с гидровращателями REA5000–REA8000;
* длина — 1,5 м;
* диаметр бурения — 150–900 мм;
* соединение — Ø75 мм.
RAY S6
* предназначен для гидровращателей REA12000–REA25000;
* длина — 1,75 м;
* диаметр бурения — 150–1200 мм;
* соединение — Ø75 мм.
RAY PA
* применяется совместно с гидровращателями REA35000–REA100000;
* длина — 2,3 м;
* диаметр бурения — 300–1800 мм;
* соединение — Ø110 мм.
⸻
Удлинители RAY
Для увеличения глубины бурения используются фирменные удлинители RAY, полностью совместимые с соответствующими сериями шнеков.
Удлинители обладают усиленной конструкцией и рассчитаны на передачу полного крутящего момента гидровращателя без потери прочности и надежности соединения.
В зависимости от серии доступны следующие варианты длины:
* S4E — 1 и 2 м;
* S5E — 1; 1,5; 2; 2,4 м;
* S6E — 1,5 и 2 м;
* PAE — 2 и 3 м.
Высокая точность изготовления обеспечивает плотную посадку соединительных элементов, минимальный люфт и стабильную работу оборудования даже при выполнении тяжелых буровых работ.
Преимущества шнеков RAY
* широкий модельный ряд для гидровращателей от REA2000 до REA100000;
* бурение отверстий диаметром от 100 до 1800 мм;
* усиленная конструкция для интенсивной эксплуатации;
* высококачественная роботизированная сварка;
* трёхэтапная дробеструйная подготовка поверхности;
* двухслойное износостойкое полимерное покрытие;
* высокая стойкость к коррозии и механическим повреждениям;
* возможность установки удлинителей для увеличения глубины бурения;
* совместимость с различными типами режущего инструмента для любых грунтов;
* длительный срок службы и высокая производительность при работе в самых сложных условиях эксплуатации.
