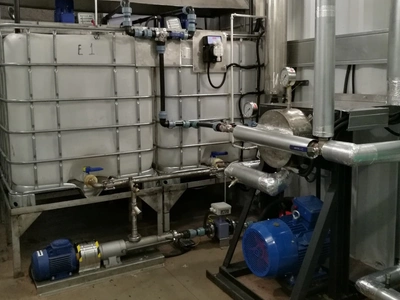

Установка производства битумной эмульсии ЭУ-3
Описание
Битумно-эмульсионная установка ЭУ-3 используется на различных строительных объектах и способна производить до 3 тонн готового материала каждый час.
С помощью данной установки можно создать битумные эмульсии вида ЭБК (1,2, 3) и ЭБА (1,2,3). Они могут осуществлять обработку полотна дороги во время его ремонта или укладки, а также производить подгрунтовку в процессе устранения ям на дорогах.
Установка для производства битумной эмульсии ЭУ-3 работает по циклическому типу, однако при подаче воды температурой свыше пятидесяти градусов может быть также использована в непрерывном режиме.

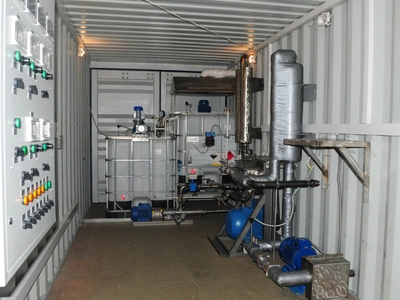

Основным отличием от ЭУ-1, помимо производительности, является наличие дополнительной емкости для готовой битумной эмульсии. Кроме того, данная установка поставляется на объекты только в контейнере, и не может быть размещена на раме ввиду больших размеров.
Принцип работы
Принцип работы эмульсионной установки ЭУ-3 заключается в следующем: в специальных емкостях происходит перемешивание воды, эмульгаторов, адгезивных включений и ряда кислотных соединений, в результате чего получается насыщенный кислотный раствор, который использует для работы в дальнейшем. После этого полученный раствор перемешивается в коллоидной мельнице вместе с битумом - далее готовый материал разливается на линии выдачи эмульсии.
В узле смешивания ЭУ-3 происходит разъединение ПАВ с высокой интенсивностью, поэтому в итоге получается качественная и стойкая эмульсия, способная длительное время сохранять свои эксплуатационные свойства и использоваться для работы в самых суровых условиях. Узлы и другие элементы сделаны из нержавеющей стали и плотно соединены друг с другом, поэтому мы можем с уверенность гарантировать высокое качество поставляемой продукции.
Битумно-эмульсионная установка ЭУ-3 имеет удобную конструктивную систему, и в неё можно внедрить такие дополнительные установки и элементы, как линии дозирования латекса, а также систему охлаждения и управления клапанами устройства.
Преимущества эмульсионной установки
«ТЕХРУС» уже много лет подряд успешно производит технику для дорожных работ, и за время своей деятельности выработала ряд особенностей и преимуществ, благодаря которым вам может быть особенно выгодно купить эмульсионную установку ЭУ-3:
- Универсальная модульная конструкция – установка создана таким образом, чтобы ваши сотрудники имели прямой доступ к любому узлу и могли беспрепятственно осуществлять обслуживание любой сложности, а также устанавливать дополнительные модули при необходимости.

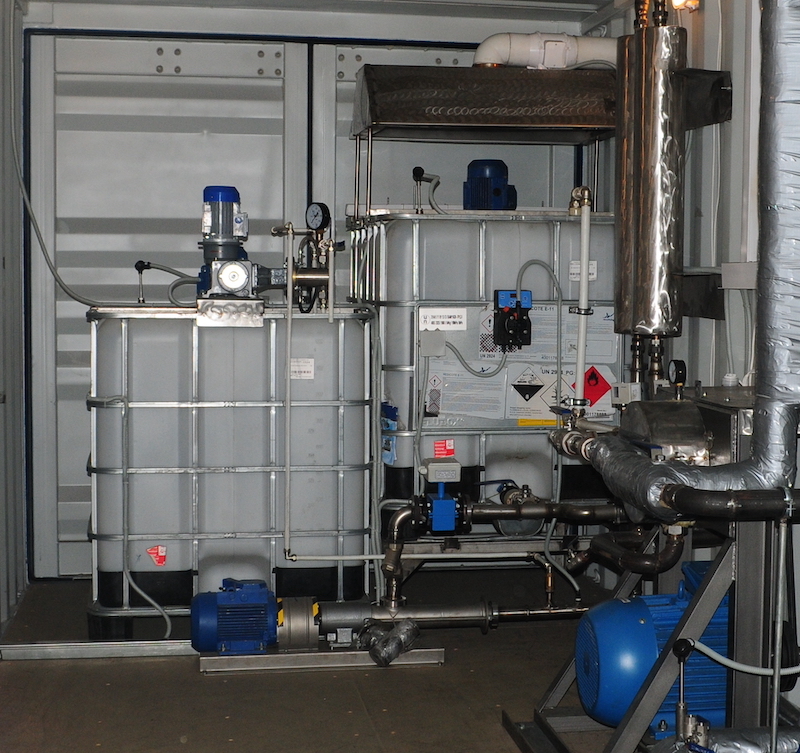

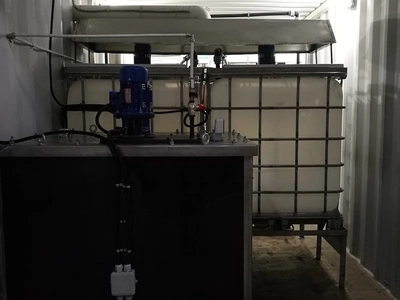

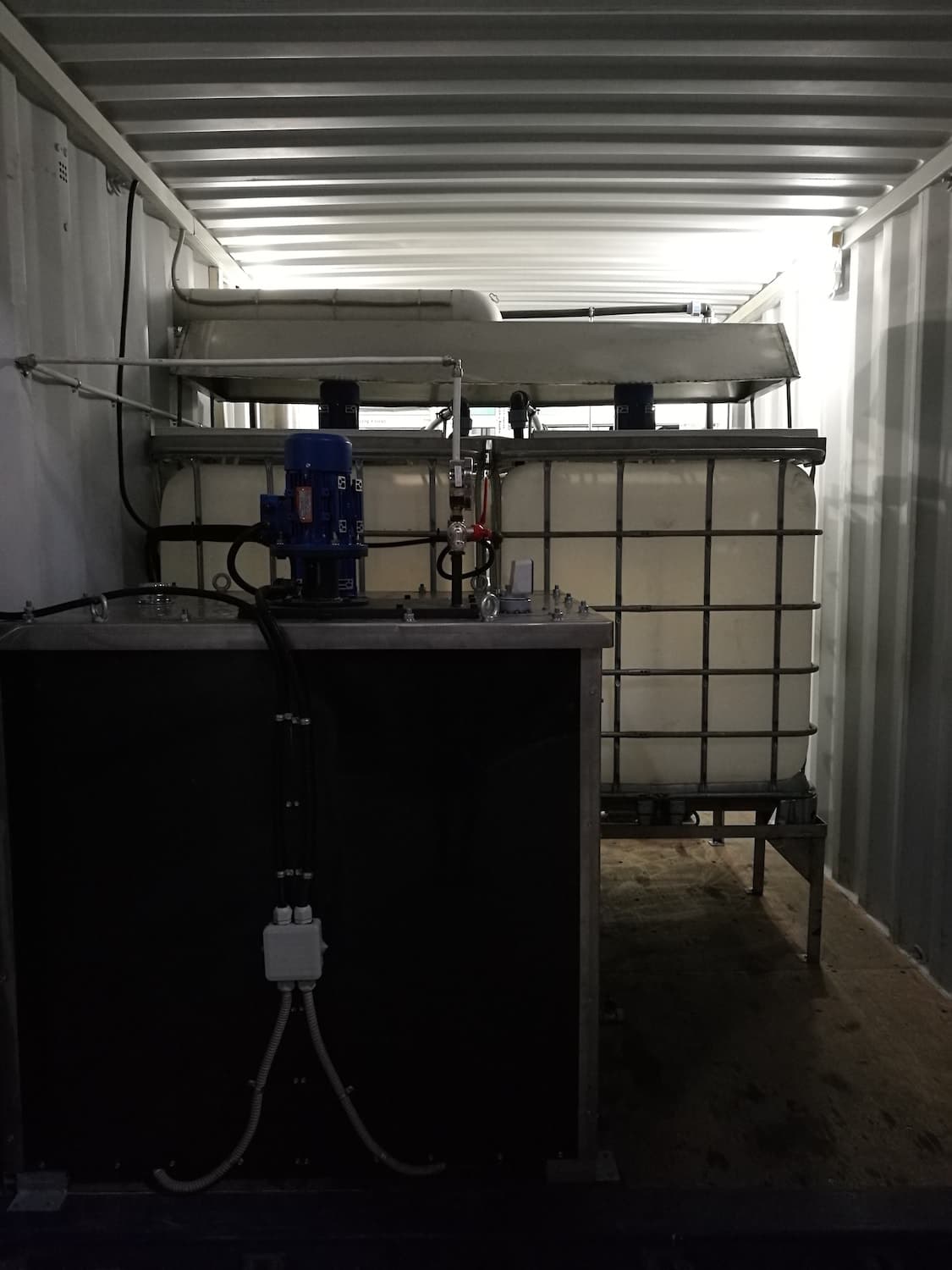

- Емкость, в которой осуществляется приготовления раствора воды повышенной кислотности с эмульгаторами создана из Еврокуба, а также в ней установлен мощный тэн для подогрева, термометр, датчики уровня жидкости и эффективное перемешивающее устройство.
- В конструкции используется современная и технологичная коллоидная мельница с модернизированным устройством – помимо основных элементов в ней также есть масляной обогрев и возможность осуществлять микроскопическую регулировку зазора между подвижными элементами ротора и статичными элементами стартера.
- Применяется улучшенная система управления с применением контроллера Siemens, который позволяет максимально быстро выполнять все необходимые действия во время эксплуатации устройства.
- Оборудование имеет все необходимые документы и сертификаты. Еще одним преимуществом битумно-эмульсионной установки ЭУ-3 можно назвать ее высокую энергоэффективность – она потребляет в два раза меньше энергии, чем многие аналогичные аппараты.
Гарантия производителя 1 год
на Товары ТЕХРУС

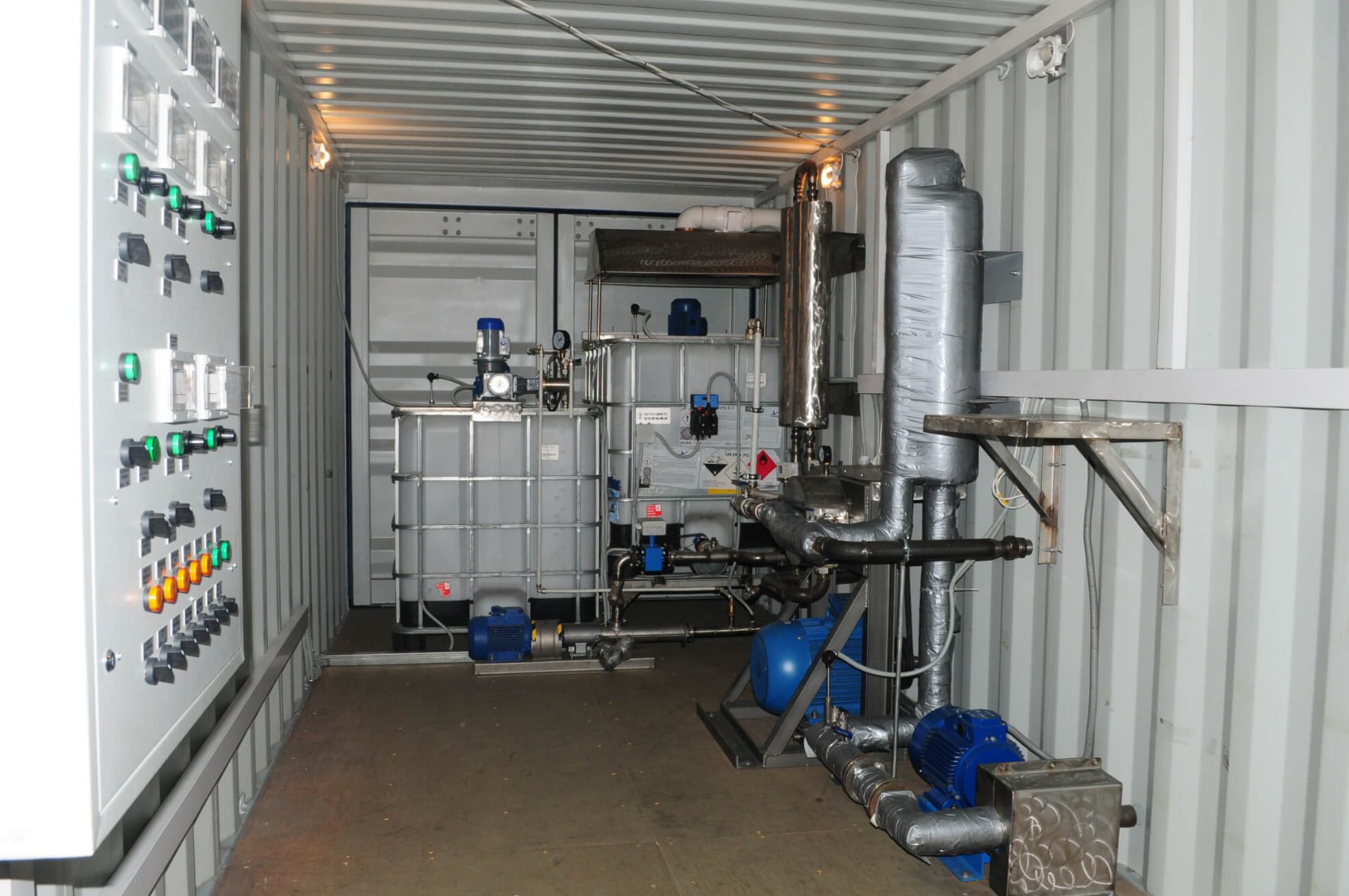

Фото
Комплектация:

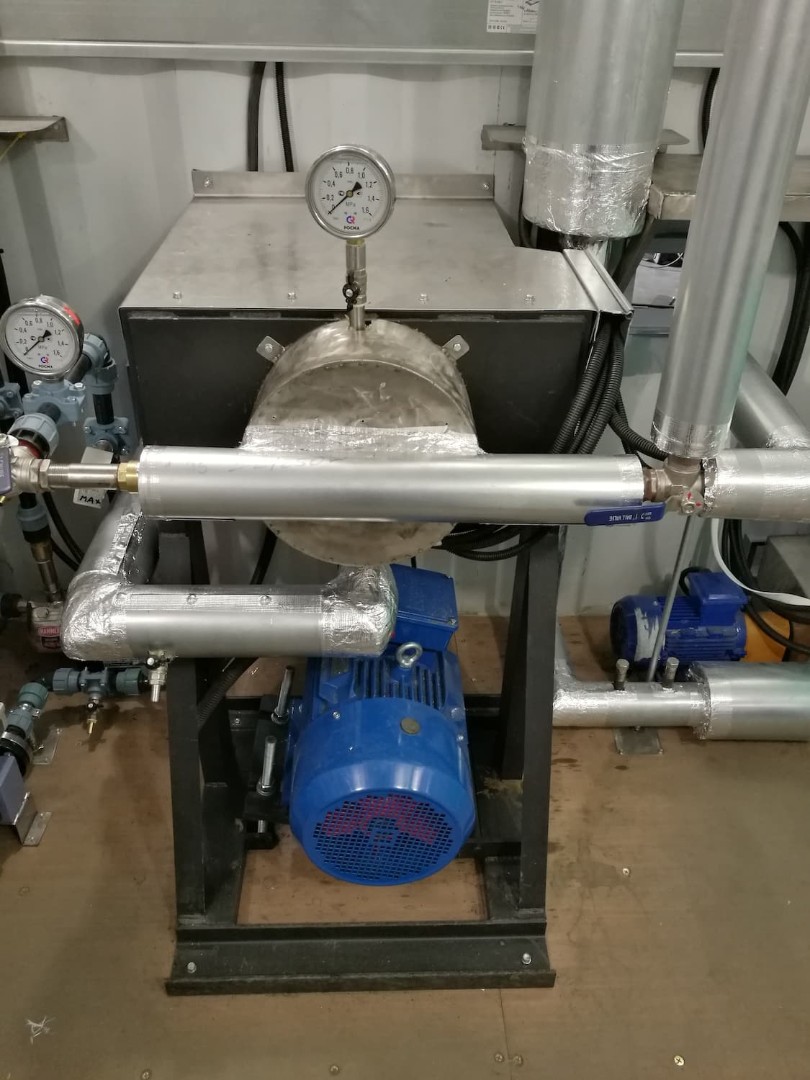

. Смесительный узел (мельница) включает:

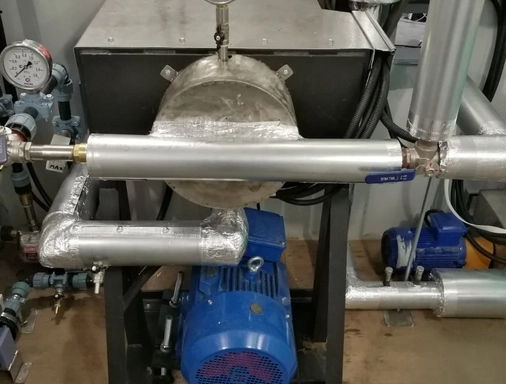

- коллоидную мельницу, производительностью 300 - 10000 л/ч. Статор и ротор выполнены из нержавеющей стали, вал ротора с двойным уплотнением и смазкой. Шарикоподшипники вала и ротора расположены в камере с высокотемпературной смазкой ;
- электромотор 3000 об/мин, 18 - 22 кВт;
- термопара для определения температуры эмульсии с выводом на дисплей панели управления
2. Битумная линия (полностью оснащенная битумная линия для непрерывного дозирования битума) включает:
- объемный насос шестеренного типа с внутренним предохранительным обратным клапаном;
- трубопроводы со статическими смесителями и датчиками температуры.
3. Линия водного раствора эмульгатора (полностью оснащенная линия для дозирования мыльного раствора) включает:
- емкость с подогревом, мешалкой, датчиком температуры и вентиляцией от вредных газов.
- винтовой насос
- магнитно-индуктивный расходомер для управления расходом воды;
- трубы ПНД и частично из кислотостойкой нержавеющей стали.
3.1. Линия дозирования эмульгатора и кислоты.
Все насосы выполнены в кислотостойком исполнении (нержавейка, пластик). Линия дозирования эмульгатора и кислоты, полностью встроенная в установку, со следующим оборудованием:
- насос
- дозатор кислоты;
- насос-дозатор эмульгатора;
- автоматическая система контроля расхода по уровню Рн;
- статический смеситель;
- емкость 1000 л для предварительной настройки

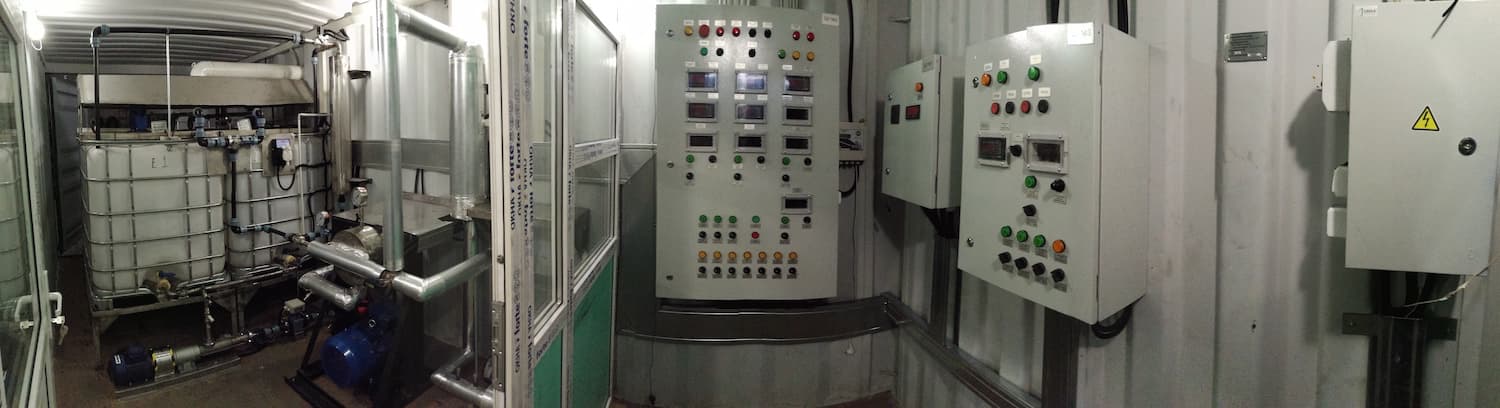

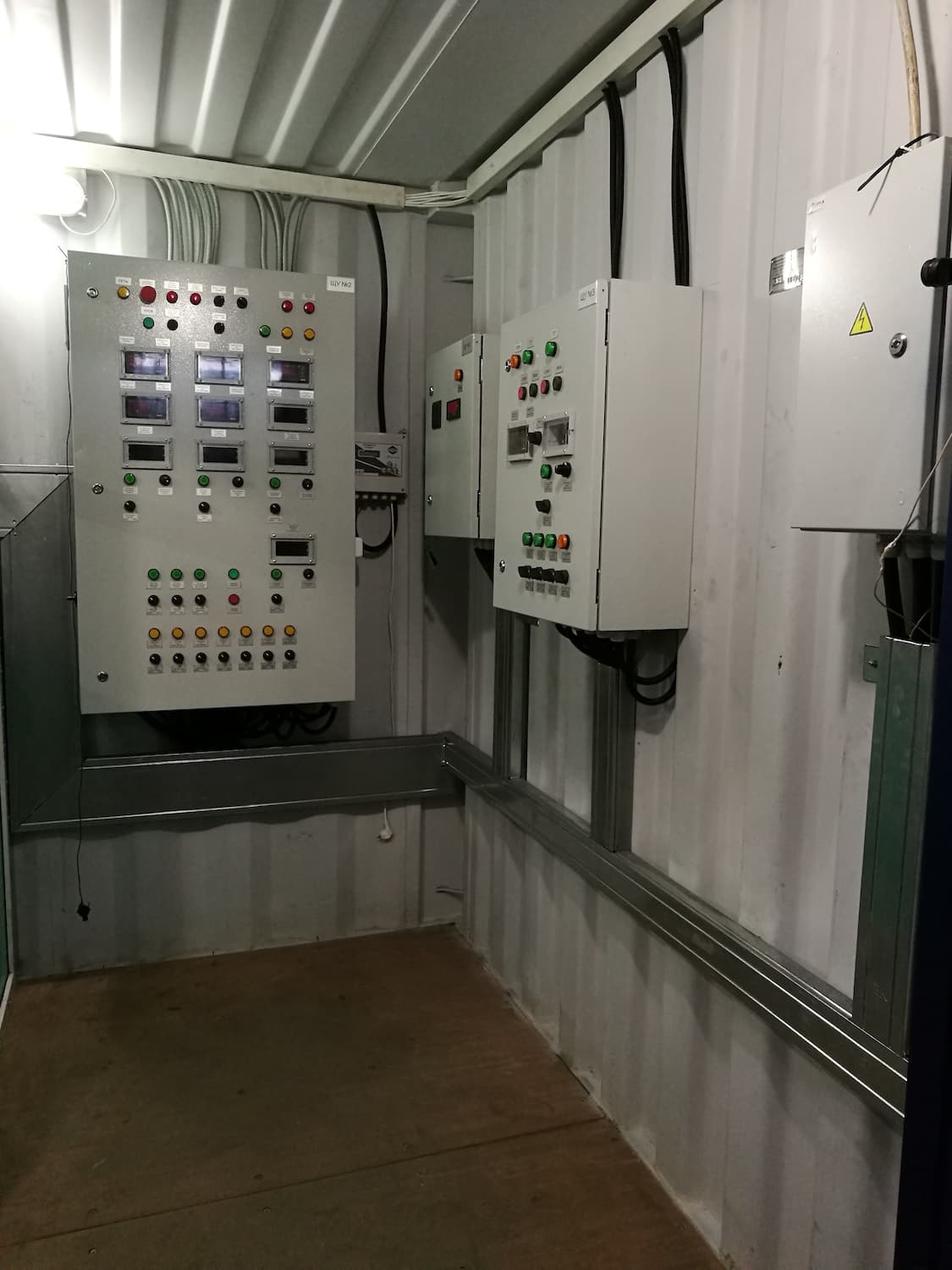

4. Система управления
Производство эмульсии осуществляется при помощи полуавтоматической системы управления производственным процессом. Эмульсионная установка может полностью управляться всего одним оператором. В систему управления входит:

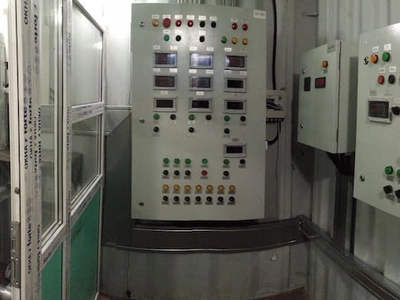

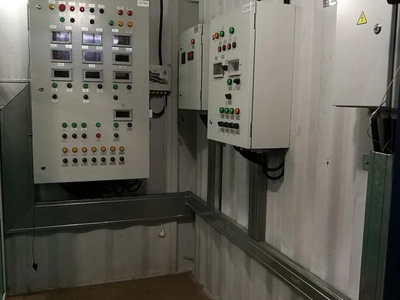

- панель управления исполнительными механизмами с главным выключателем установки, предохранителями, магнитными пускателями, реле и т.п.
- передняя часть панели оснащена следующим образом:
- цифровые регуляторы-индикаторы температуры,
- сигнализаторы уровня,
- регулятор частоты вращения водяного насоса,
- расходомер в линии водной фазы,
- регулятор частоты вращения битумного насоса,
- переключатели пуска/остановки (с подсветкой состояния) всех исполнительных механизмов,
- световая сигнализация в случае отклонения параметров от заданной величины,
- регуляторы производительности насосов-дозаторов кислоты, эмульгатора, разбавителя.
