Установка производства битумной эмульсии ЭУ-1
Описание
Битумно-эмульсионные установки ЭУ-1 производительностью 1 тонна в час предназначены для приготовления битумных эмульсий видов ЭБК1 - ЭБК3, а также ЭБА1 - ЭБА3, которые применяются для обработки дорожных оснований, подгрунтовке при строительстве дороги и ямочном ремонте.
По типу работы эмульсионные установки ЭУ-1 циклического действия. Такой принцип работы позволяет обеспечить большую гибкость производственного процесса, с добавлением любого количества емкостей и необходимых дополнительных модулей.
Принцип действия оборудования основывается на смешивании воды, кислоты, добавок эмульгатора и адгезионных присадок в рецептурной пропорции, тем самым получая необходимый состав для дальнейшего приготовления эмульсии. Полученный состав смешивается с битумом в смесительном узле (мельнице). В состав установки входит система дозирующих насосов, которые осуществляют регулировку количества всасывания воды, кислоты, эмульгатора и битума.
В смесительном узле встроена коллоидная мельница, производительностью от 300 до 1000 литров в час, которая физически разъединяет ПАВ с водой и битумом, получая битумную эмульсию максимального высокого качества. Комплектующие мельницы выполнены из нержавеющей стали. Все соединения идеально подогнаны друг к другу, уплотнены и смазаны. Качественное исполнение комплектующих смесительного узла позволяет обеспечить высокую надежность и производительность.
Универсальная конструкция оборудования позволяет легко внедрить дополнительные системы, таки как: линия дозирования добавок в битум; линия дозирования латекса; система автоматического управления клапанами; система охлаждения.
Битумно-эмульсионная установка обеспечивает выпуск следующих видов эмульсий:
- битумная эмульсия для подгрунтовки;
- битумная эмульсия для ямочного ремонта;
- битумная эмульсия для немодифицированной поверхностной обработки;
- битумная эмульсия для модифицированной поверхностной обработки;
- битумная эмульсия для приготовления эмульсионно-минеральных смесей.

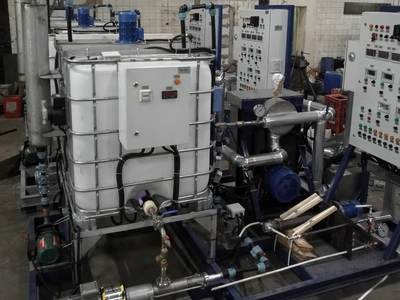

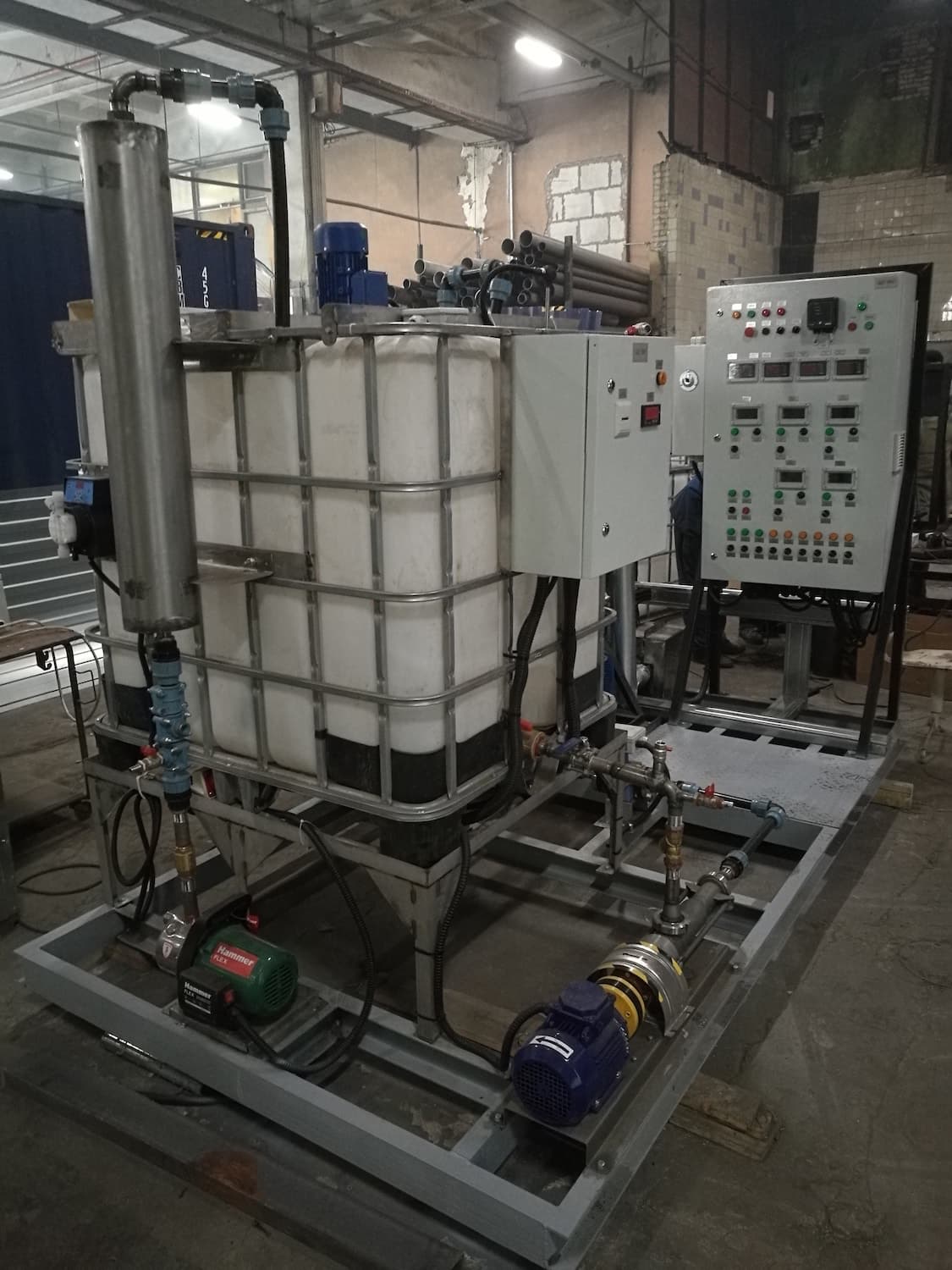

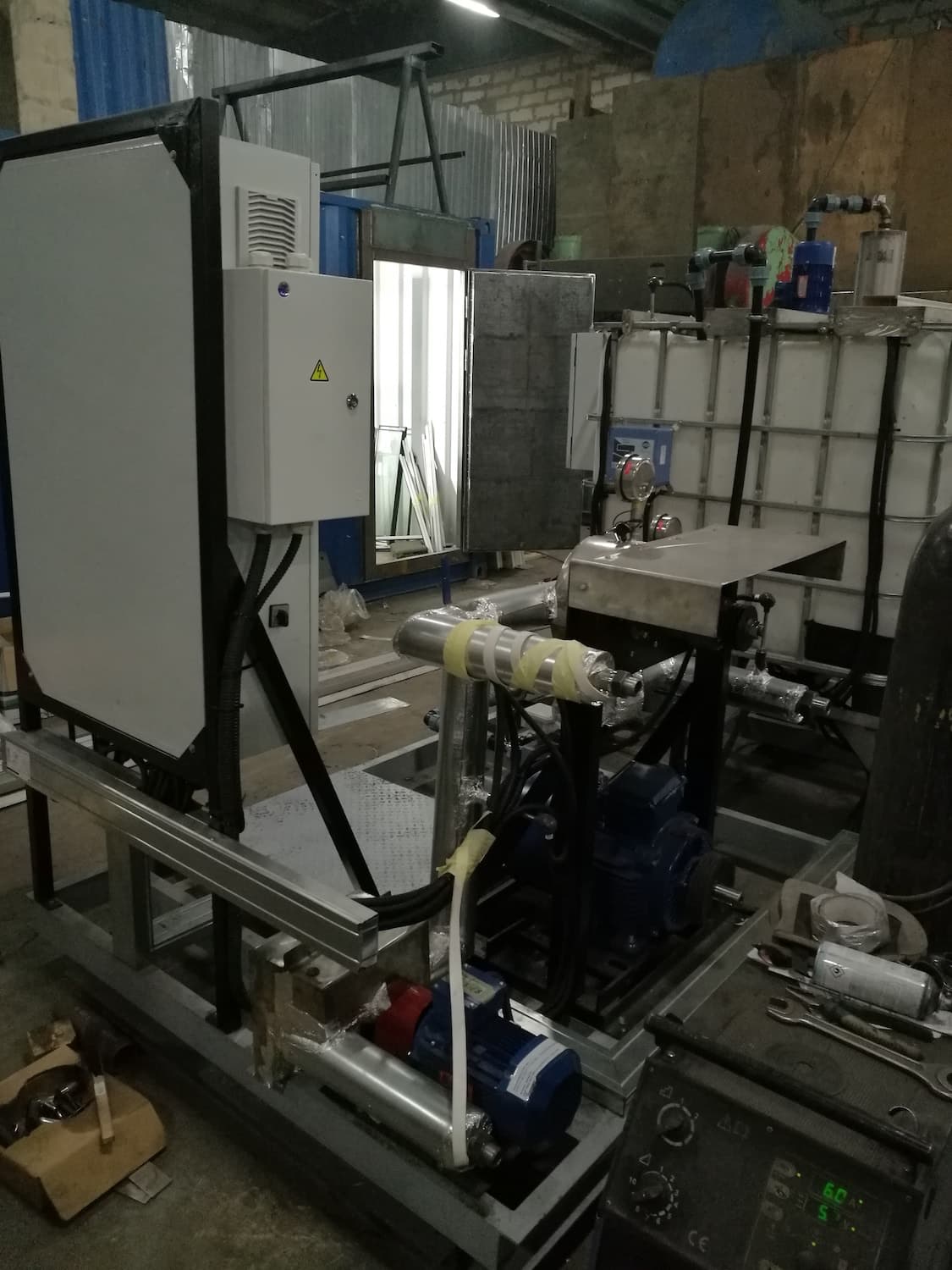

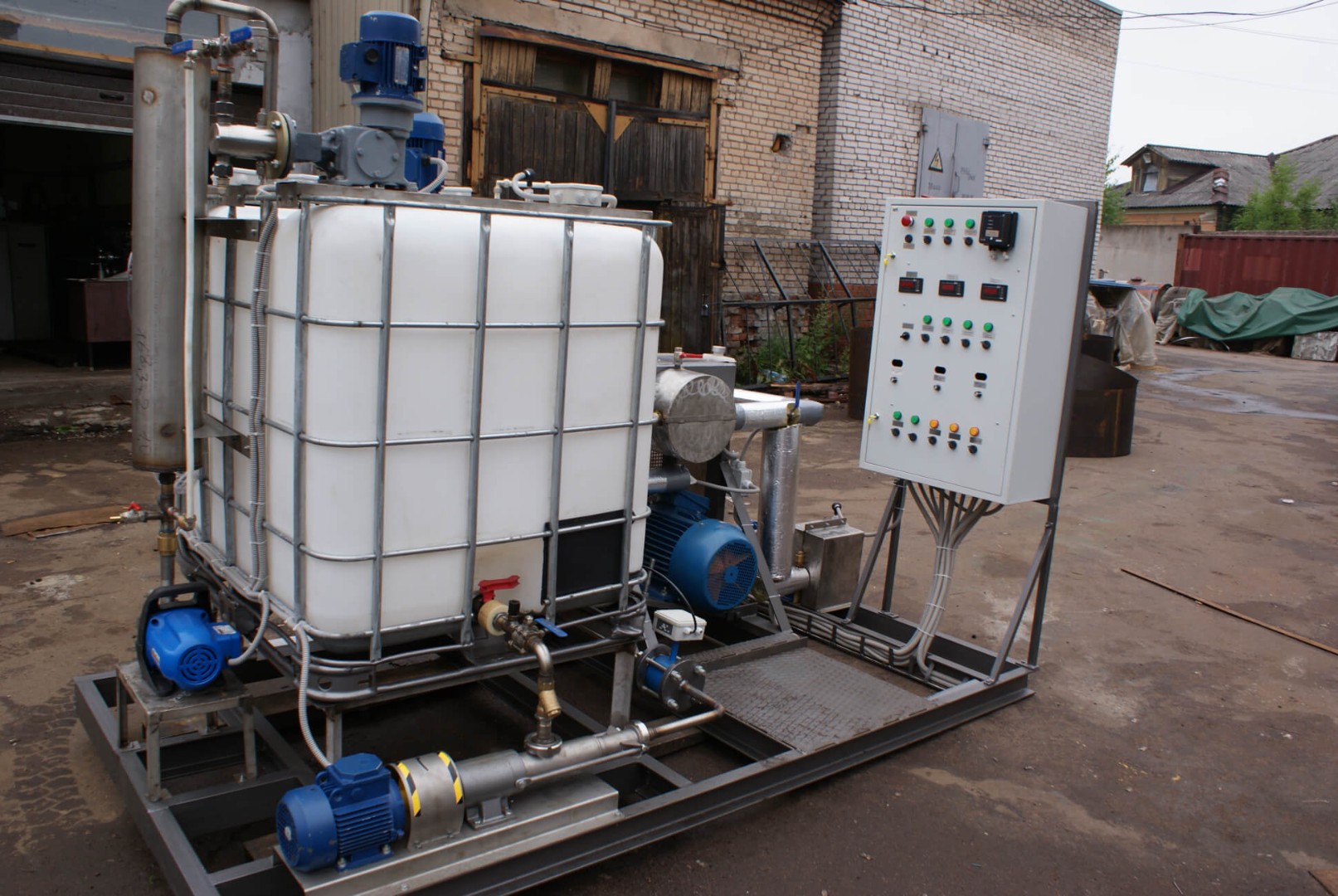

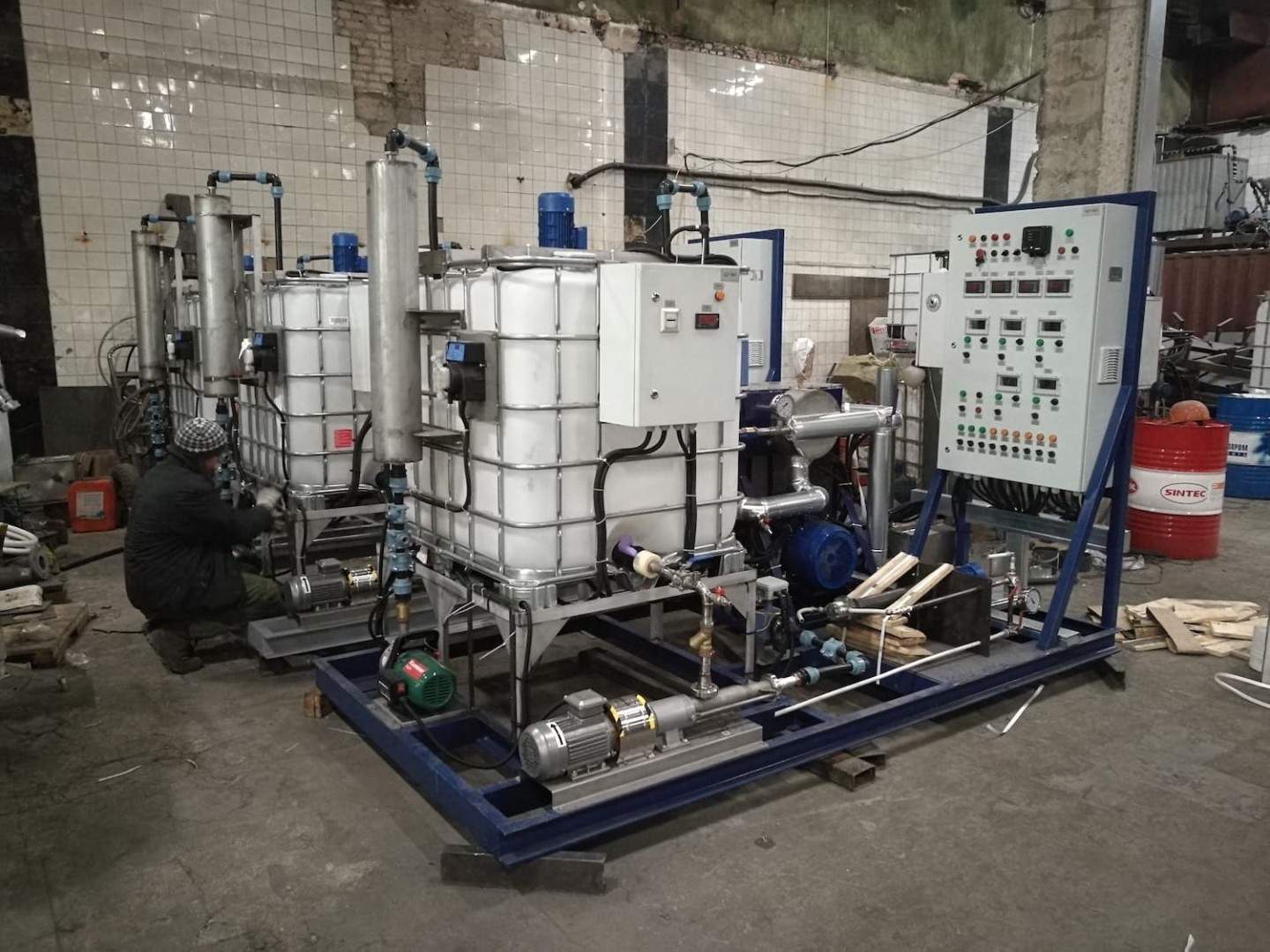

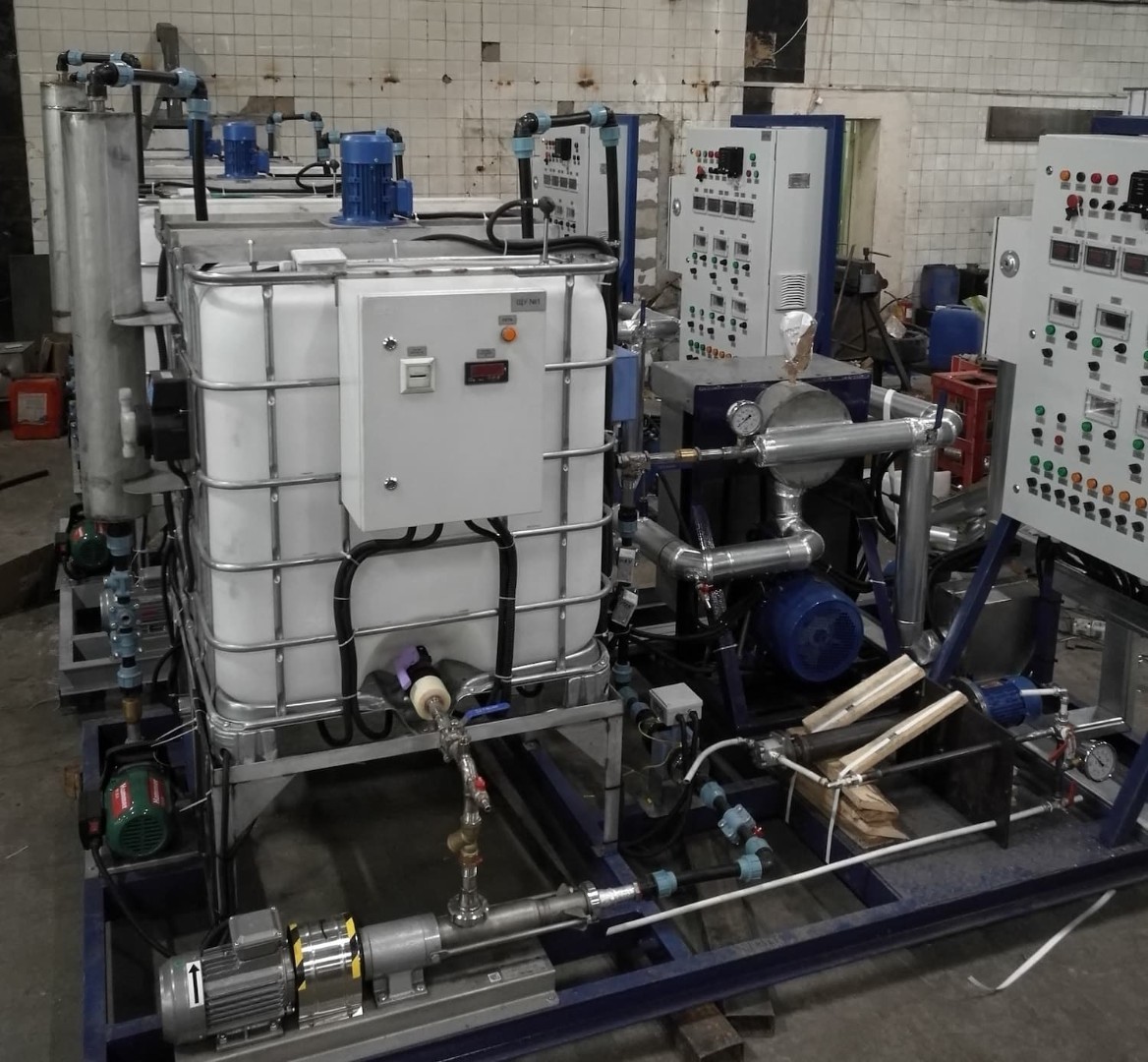

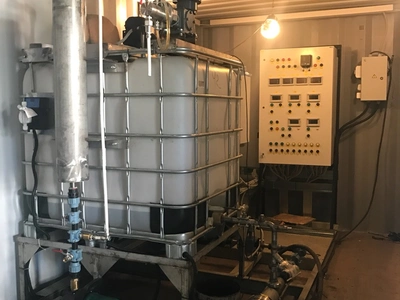

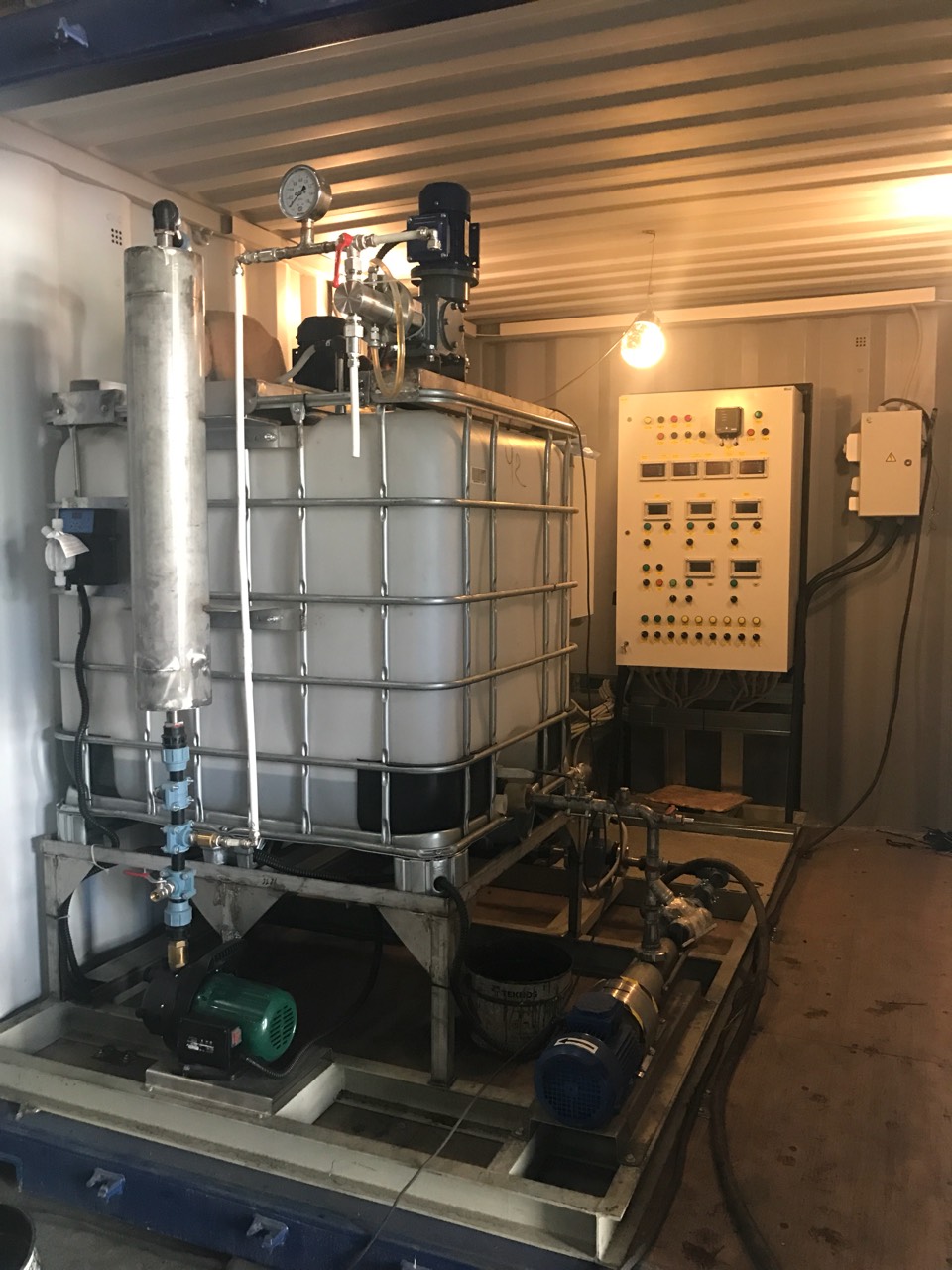

Установка с комплектующими насосами и приводами размещается на рамной конструкции, также, по желанию Заказчика ее можно разместить в 20 футовом контейнере. Размещение всех узлов обеспечивает удобный доступ для осмотра и проведения технического обслуживания.
Преимущества эмульсионной установки

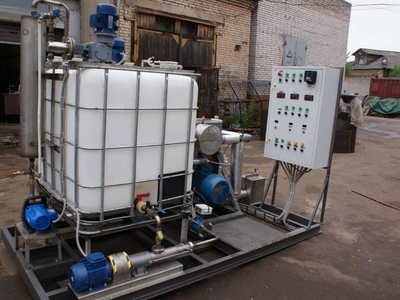

- Универсальная компактная конструкция произведена на единой раме для удобства обслуживания, сохранения полезной площади и доступной транспортировки.

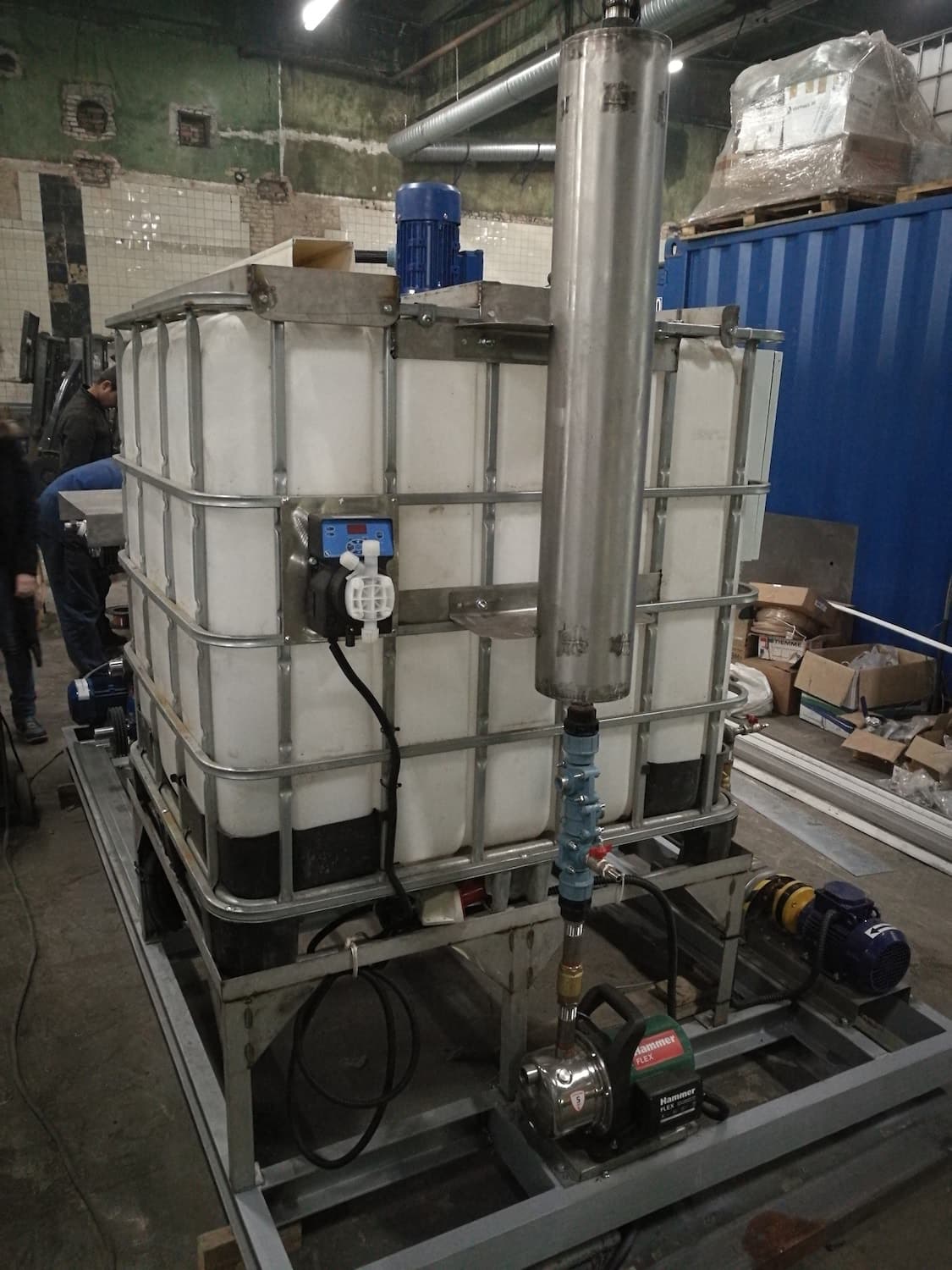

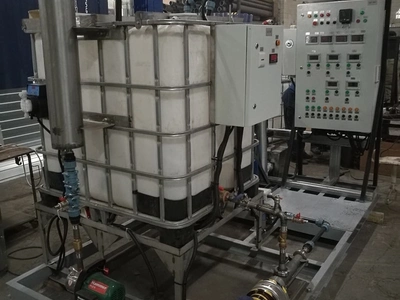

- Емкость для приготовления состава из воды, кислоты, эмульгатора изготовлена из Еврокуба, дополнительно оснащена перемешивающим устройством, теном, термометрами и датчиками уровня.
- Высокотехнологичная коллоидная мельница с модернизированной конструкцией: оснащена обогревом с помощью термального масла и микроскопической регулировкой зазора между движущимися частями ротора и статичного статора.
- Улучшенная система управления на базе программируемого контроллера SIEMENS позволяет оперативно и эффективно эксплуатировать оборудование при производстве битумной эмульсии.
- Не высокое потребление электроэнергии смесительного узла, в 2 раза ниже аналогичных аппаратов.
Гарантия производителя 2 года
на Товары ТЕХРУС
Фото
Комплектация:
1. Смесительный узел (мельница) включает:
- коллоидную мельницу, производительностью 300 - 10000 л/ч. Статор и ротор выполнены из нержавеющей стали, вал ротора с двойным уплотнением и смазкой. Шарикоподшипники вала и ротора расположены в камере с высокотемпературной смазкой ;
- электромотор 3000 об/мин, 18 - 22 кВт;
- термопара для определения температуры эмульсии с выводом на дисплей панели управления
2. Битумная линия (полностью оснащенная битумная линия для непрерывного дозирования битума) включает:
- объемный насос шестеренного типа с внутренним предохранительным обратным клапаном;
- трубопроводы со статическими смесителями и датчиками температуры.
3. Линия водного раствора эмульгатора (полностью оснащенная линия для дозирования мыльного раствора) включает:
- емкость с подогревом, мешалкой, датчиком температуры и вентиляцией от вредных газов.
- винтовой насос
- магнитно-индуктивный расходомер для управления расходом воды;
- трубы ПНД и частично из кислотостойкой нержавеющей стали.
3.1. Линия дозирования эмульгатора и кислоты.
Все насосы выполнены в кислотостойком исполнении (нержавейка, пластик). Линия дозирования эмульгатора и кислоты, полностью встроенная в установку, со следующим оборудованием:
- насос
- дозатор кислоты;
- насос-дозатор эмульгатора;
- автоматическая система контроля расхода по уровню Рн;
- статический смеситель;
- емкость 1000 л для предварительной настройки

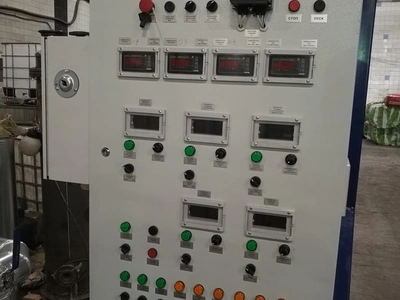

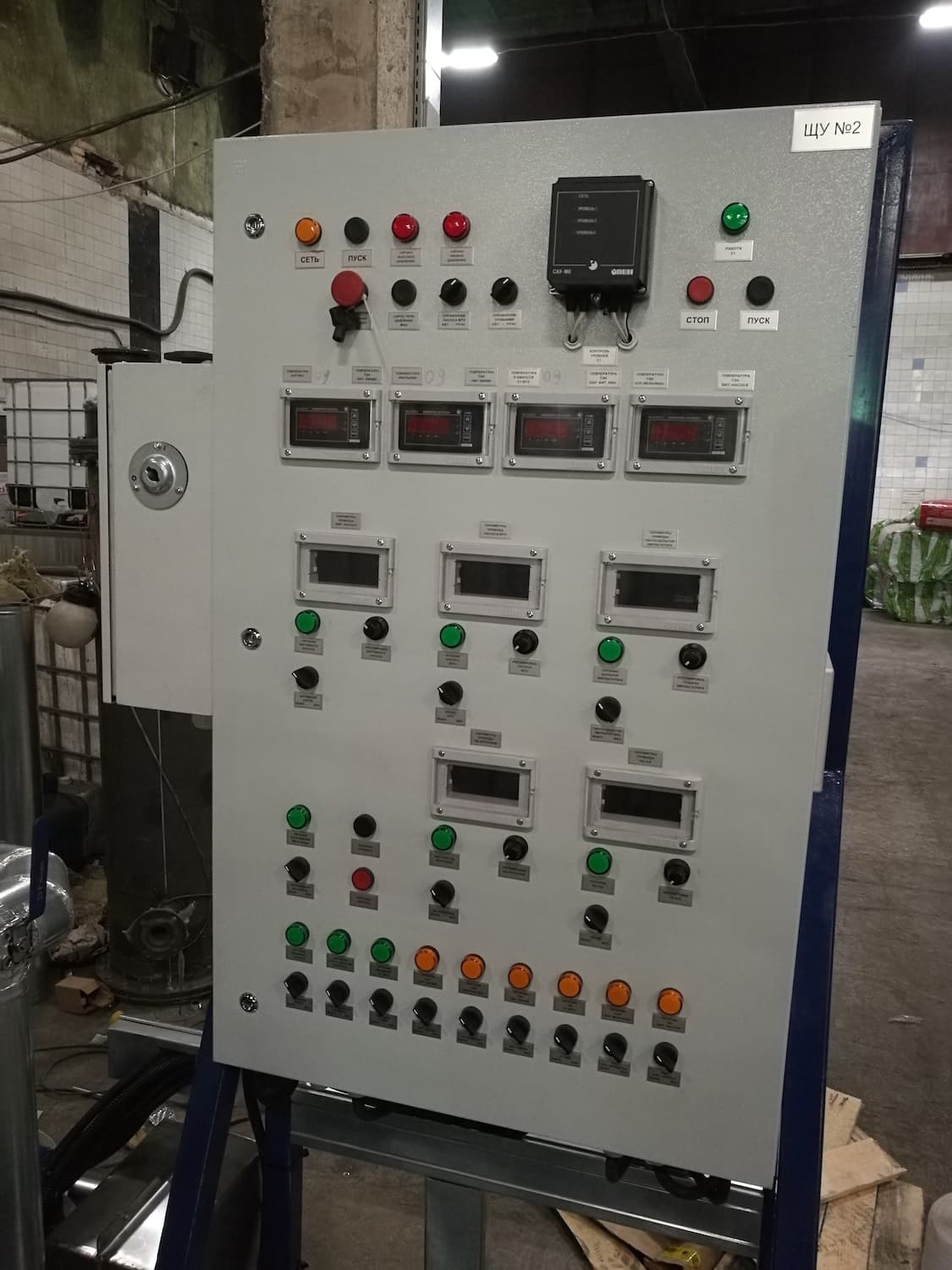

4. Система управления
Производство эмульсии осуществляется при помощи полуавтоматической системы управления производственным процессом. Эмульсионная установка может полностью управляться всего одним оператором. В систему управления входит:
- панель управления исполнительными механизмами с главным выключателем установки, предохранителями, магнитными пускателями, реле и т.п.
- передняя часть панели оснащена следующим образом:
- цифровые регуляторы-индикаторы температуры,
- сигнализаторы уровня,
- регулятор частоты вращения водяного насоса,
- расходомер в линии водной фазы,
- регулятор частоты вращения битумного насоса,
- переключатели пуска/остановки (с подсветкой состояния) всех исполнительных механизмов,
- световая сигнализация в случае отклонения параметров от заданной величины,
- регуляторы производительности насосов-дозаторов кислоты, эмульгатора, разбавителя.
