1. Основные узлы и агрегаты:
Цистерна:
• Ёмкость для топлива объёмом 2-5 м³ (в зависимости от модификации)
• Изготовлена из стали толщиной 4 мм
• Герметичная конструкция
• Оранжевая окраска с маркировкой “ОГНЕОПАСНО”
• Знаки опасности класса 3 (легковоспламеняющиеся жидкости)
Шасси полуприцепа:
• Рама полуприцепа
• Сцепное устройство для агрегатирования с тракторами МТЗ-80, МТЗ-82
• Ходовая часть (колёса с шинами)
• Стояночная тормозная система (механическая с ручным приводом)
• Дорожный просвет не менее 400 мм

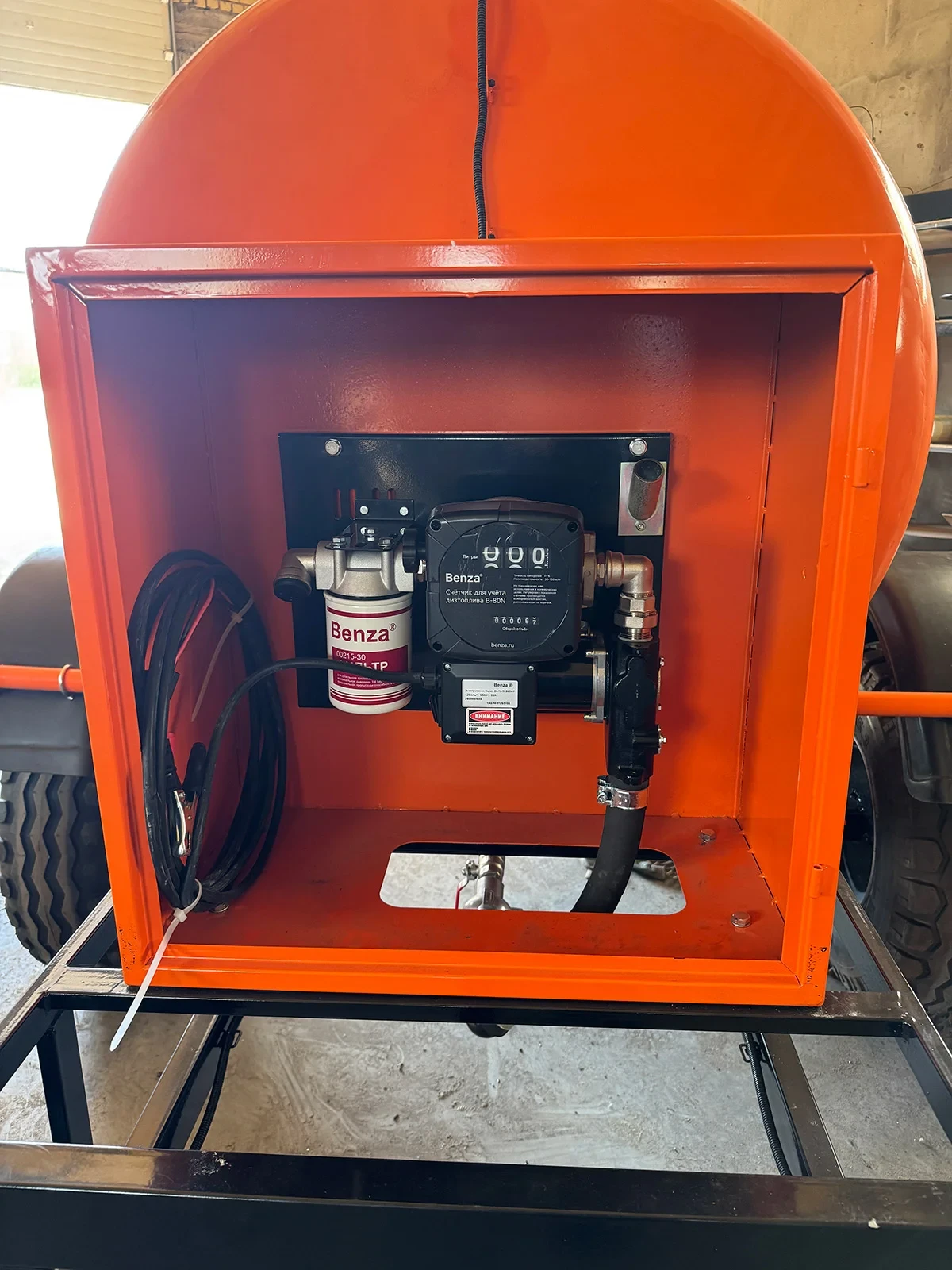

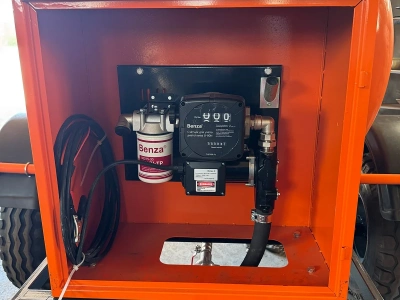

Топливораздаточное оборудование:
• Электронасос производительностью 56-57 л/мин (3,36 м³/ч)
• Тип привода: электрический 12В или 24В
• Раздаточный кран (ручной, 1 шт.)
• Фильтр тонкой очистки топлива
• Всасывающий трубопровод
• Напорный трубопровод
• Раздаточный рукав (шланг)
Система контроля и безопасности:
• Дыхательное устройство (клапан)
• Приборы контроля давления/разрежения
• Заземляющее устройство
• Противопожарное оборудование (огнетушитель)
2. Комплектация по системам:
Электрическая система:
• Электронасос с приводом от бортовой сети трактора
• Кабели и разъёмы для подключения к трактору (12В или 24В)
• Электрооборудование для управления насосом
Система фильтрации:
• Фильтр тонкой очистки топлива
• Сетчатые фильтры на всасывающей линии
Система учёта (опционально):
• Счётчик учёта топлива (может устанавливаться дополнительно)
3. Документация и принадлежности:
Комплект документов:
• Паспорт изделия
• Руководство по эксплуатации
• Сертификат соответствия Техническому регламенту Таможенного союза
• Гарантийный талон
Комплект ЗИП (запасные части, инструмент, принадлежности):
• Комплект уплотнений и прокладок
• Запасные элементы фильтра
• Крепёжные изделия
• Инструмент для обслуживания
4. Дополнительные элементы:
Люки и горловины:
• Заливная горловина с крышкой
• Смотровой люк
• Сливная горловина
Крепления и фиксаторы:
• Крепления для раздаточного рукава
• Фиксаторы оборудования при транспортировке

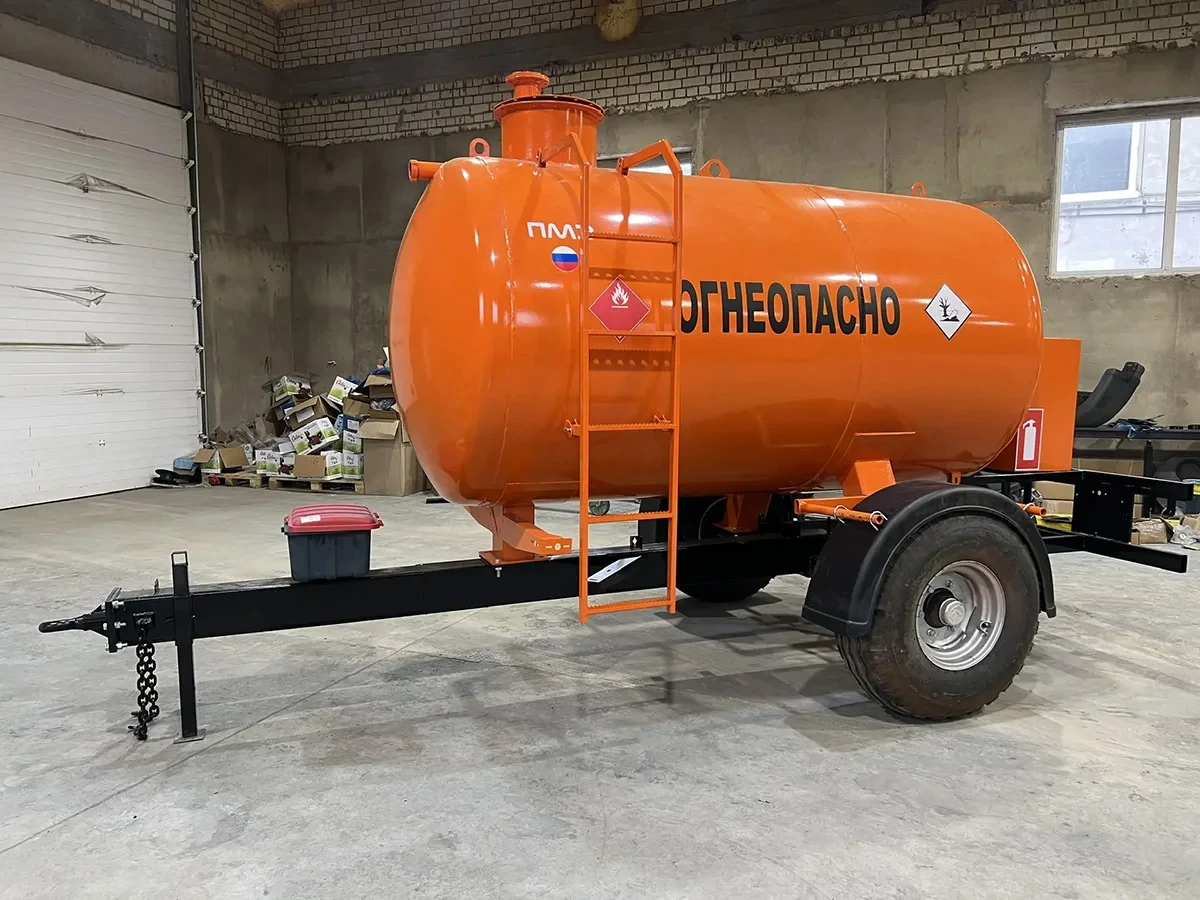

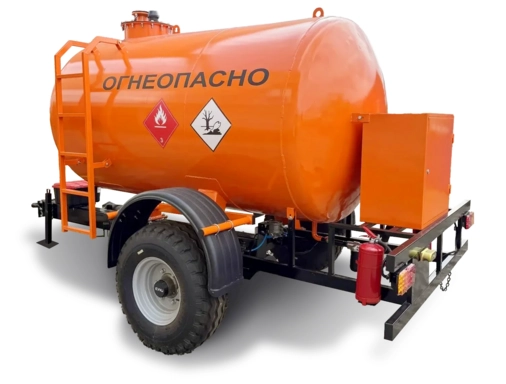

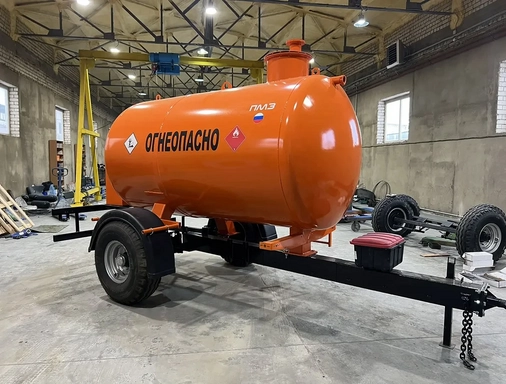

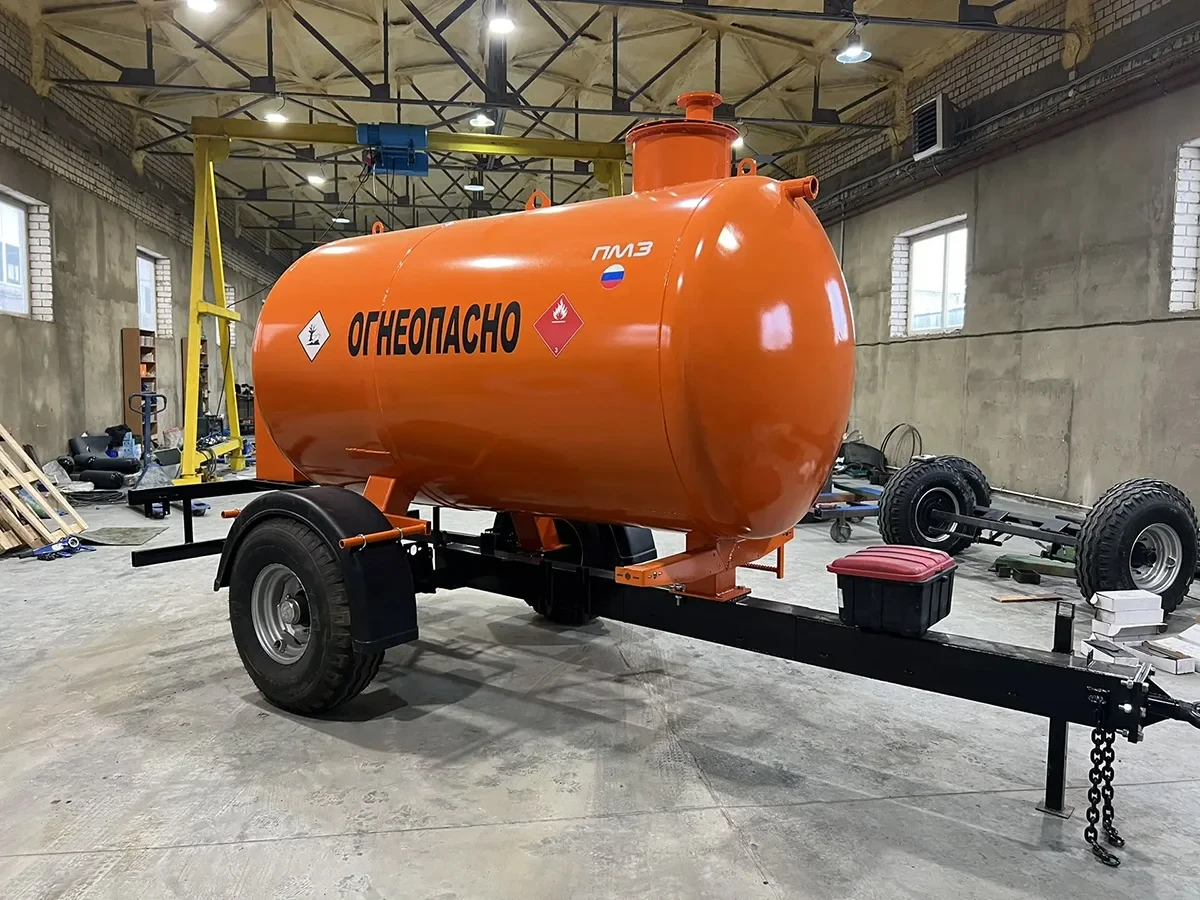

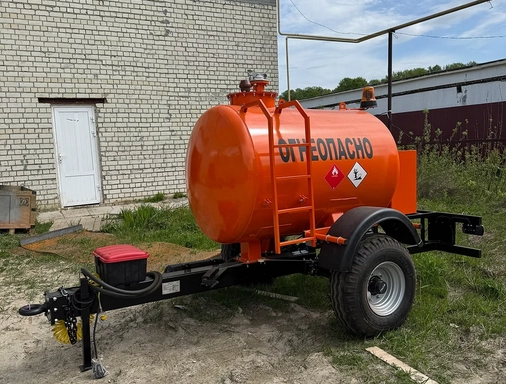

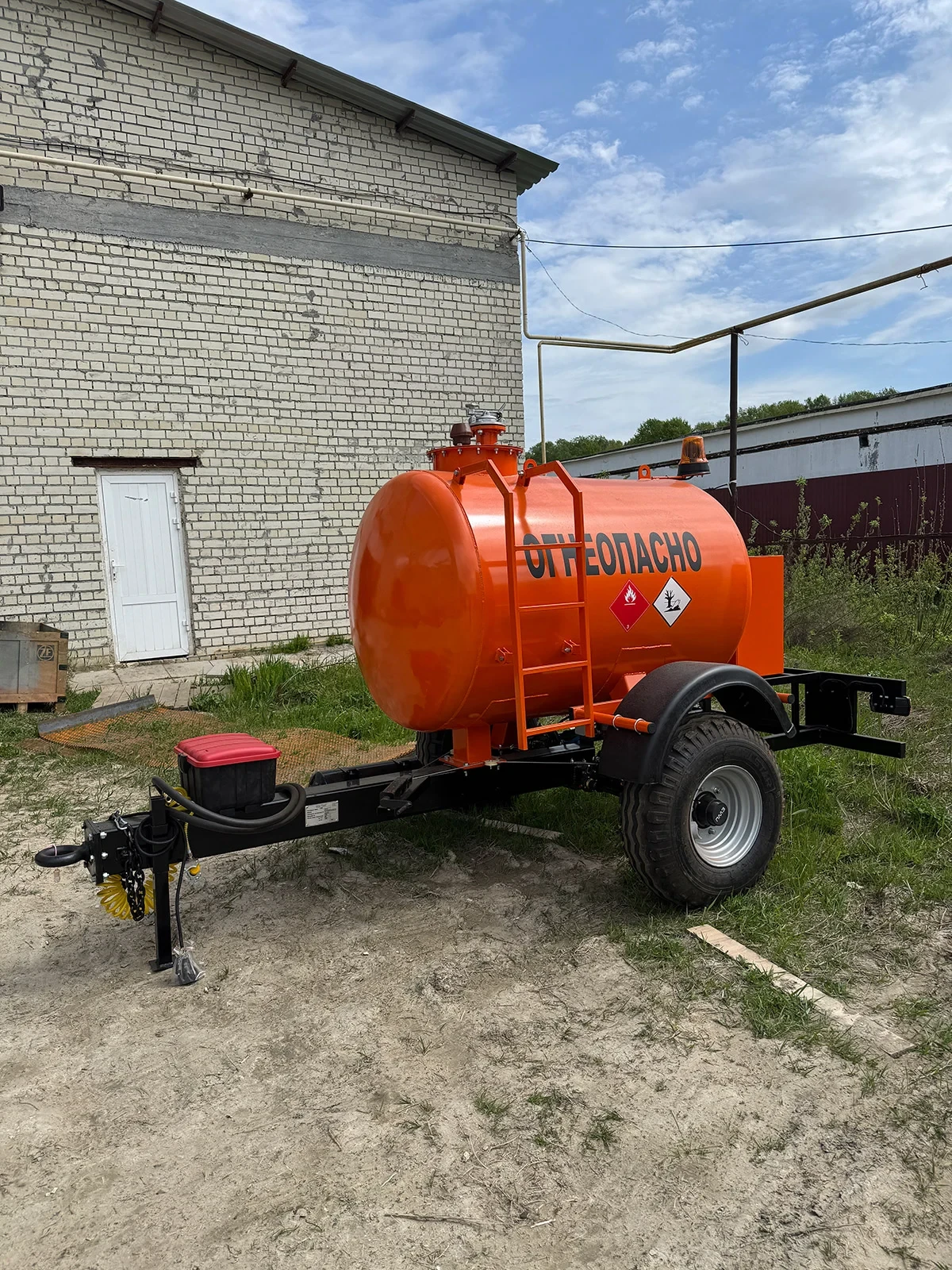

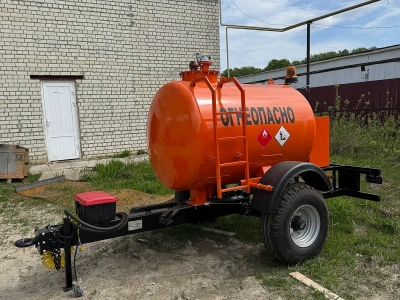

Топливозаправочный полуприцеп-цистерна ПТЗ
Топливозаправочный полуприцеп-цистерна ПТЗ — это мобильное оборудование для транспортировки и заправки топливом сельскохозяйственной и специальной техники непосредственно в местах её эксплуатации. Устройство представляет собой надёжное и эффективное решение для обеспечения бесперебойной работы тракторов, комбайнов и другой техники без необходимости их доставки на стационарные заправочные станции.

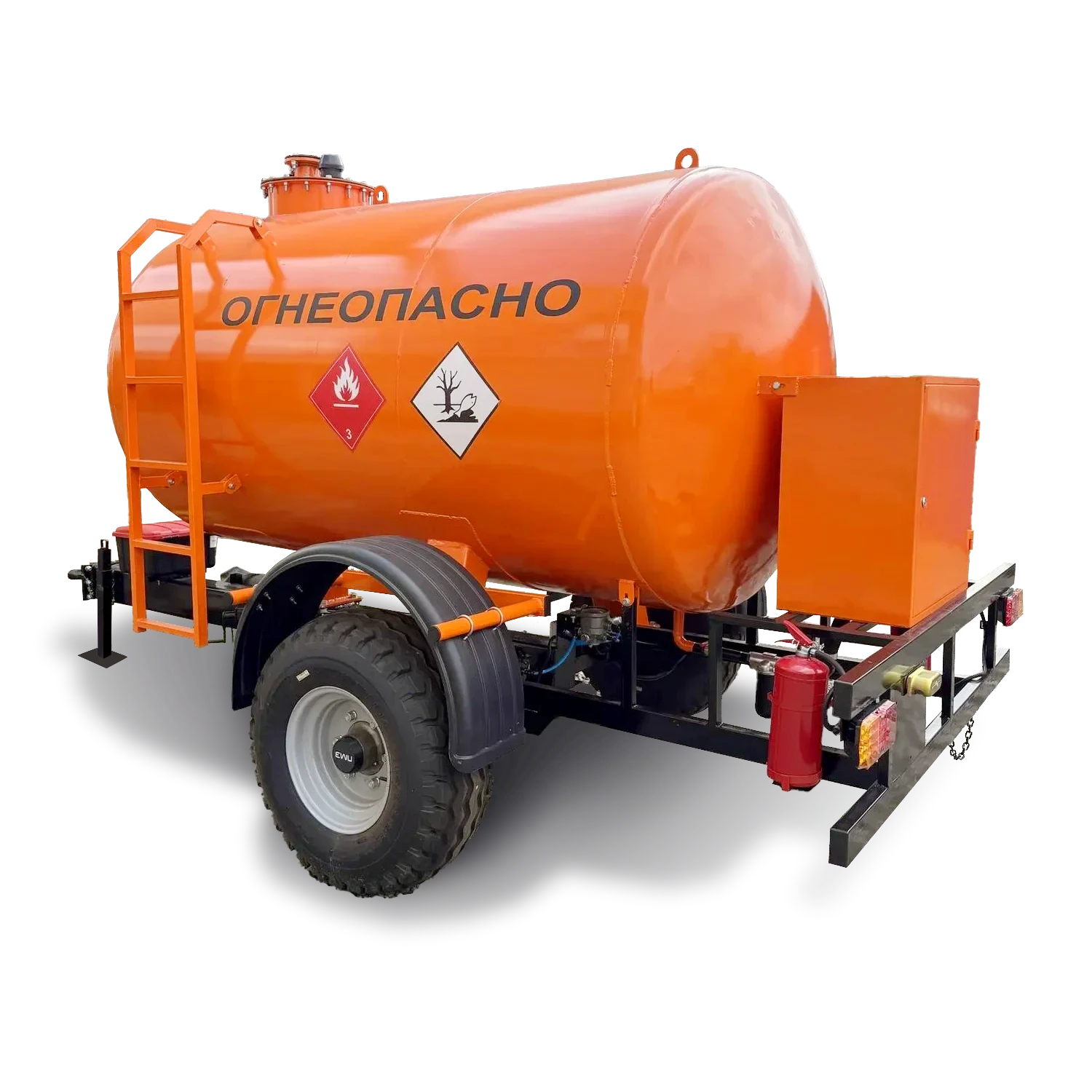

Полуприцеп оснащён яркой оранжевой цистерной с маркировкой “ОГНЕОПАСНО” и соответствующими знаками опасности, что обеспечивает безопасность при эксплуатации и соответствие требованиям транспортировки горючих веществ.
Технические характеристики
Основные параметры:
• Тип оборудования: Полуприцеп-цистерна топливозаправочный
• Модель: ПТЗ
• Вместимость цистерны: 2-5 м³ (в зависимости от модификации)
• Вид транспортируемого топлива: бензин или дизельное топливо
• Производительность насоса: 57 л/мин
• Тип насоса: электронасос 12В или 24В
• Система выдачи топлива: ручной раздаточный кран (1 шт.)
• Система фильтрации: фильтр тонкой очистки
Совместимость:
• Агрегатируется с тракторами МТЗ-80 и МТЗ-82
• Универсальное сцепное устройство для быстрой установки
Конструктивные особенности
Цистерна:
• Объём 2-5 кубических метров обеспечивает гибкость выбора под различные потребности хозяйства
• Изготовлена из высокопрочных материалов, устойчивых к воздействию нефтепродуктов
• Герметичная конструкция предотвращает утечки и испарение топлива
• Яркая оранжевая окраска с предупреждающими надписями для безопасности
Топливораздаточная система:
• Электрический насос производительностью 57 л/мин обеспечивает быструю заправку
• Возможность работы от бортовой сети трактора 12В или 24В
• Ручной раздаточный кран для точного контроля подачи топлива
• Фильтр тонкой очистки защищает топливные системы заправляемой техники от загрязнений
Ходовая часть:
• Конструкция полуприцепа обеспечивает устойчивость при транспортировке
• Адаптирована для работы в полевых условиях
• Маневренность на узких дорогах и в стеснённых условиях
Преимущества
Мобильность — заправка техники непосредственно в местах работы
Универсальность — совместимость с популярными тракторами МТЗ
Гибкость выбора — различные объёмы цистерны (2-5 м³)
Безопасность — соответствие требованиям транспортировки ГСМ
Надёжность — электрический насос с длительным сроком службы
Чистота топлива — фильтр тонкой очистки защищает технику
Экономичность — сокращение простоев техники на заправку
Двойное применение — работа с бензином и дизельным топливом
Область применения
• Сельскохозяйственные предприятия — заправка тракторов, комбайнов, сеялок в полевых условиях
• Строительные площадки — обеспечение топливом строительной техники
• Транспортные компании — мобильная заправка автопарка
• Лесное хозяйство — заправка техники в удалённых районах
• Коммунальные службы — обслуживание спецтехники
• Промышленные объекты — обеспечение топливом промышленного оборудования
Принцип работы
1. Полуприцеп агрегатируется с трактором МТЗ-80 или МТЗ-82
2. Цистерна заполняется топливом на стационарной заправочной станции
3. Полуприцеп транспортируется к месту заправки техники
4. Электронасос подключается к бортовой сети трактора (12В или 24В)
5. Топливо проходит через фильтр тонкой очистки
6. С помощью ручного раздаточного крана производится заправка техники с контролем объёма
Безопасность эксплуатации
• Маркировка “ОГНЕОПАСНО” и знаки опасности на цистерне
• Герметичная конструкция предотвращает утечки
• Фильтр тонкой очистки обеспечивает качество топлива
• Ручной кран позволяет контролировать процесс заправки
• Соблюдение правил пожарной безопасности при эксплуатации

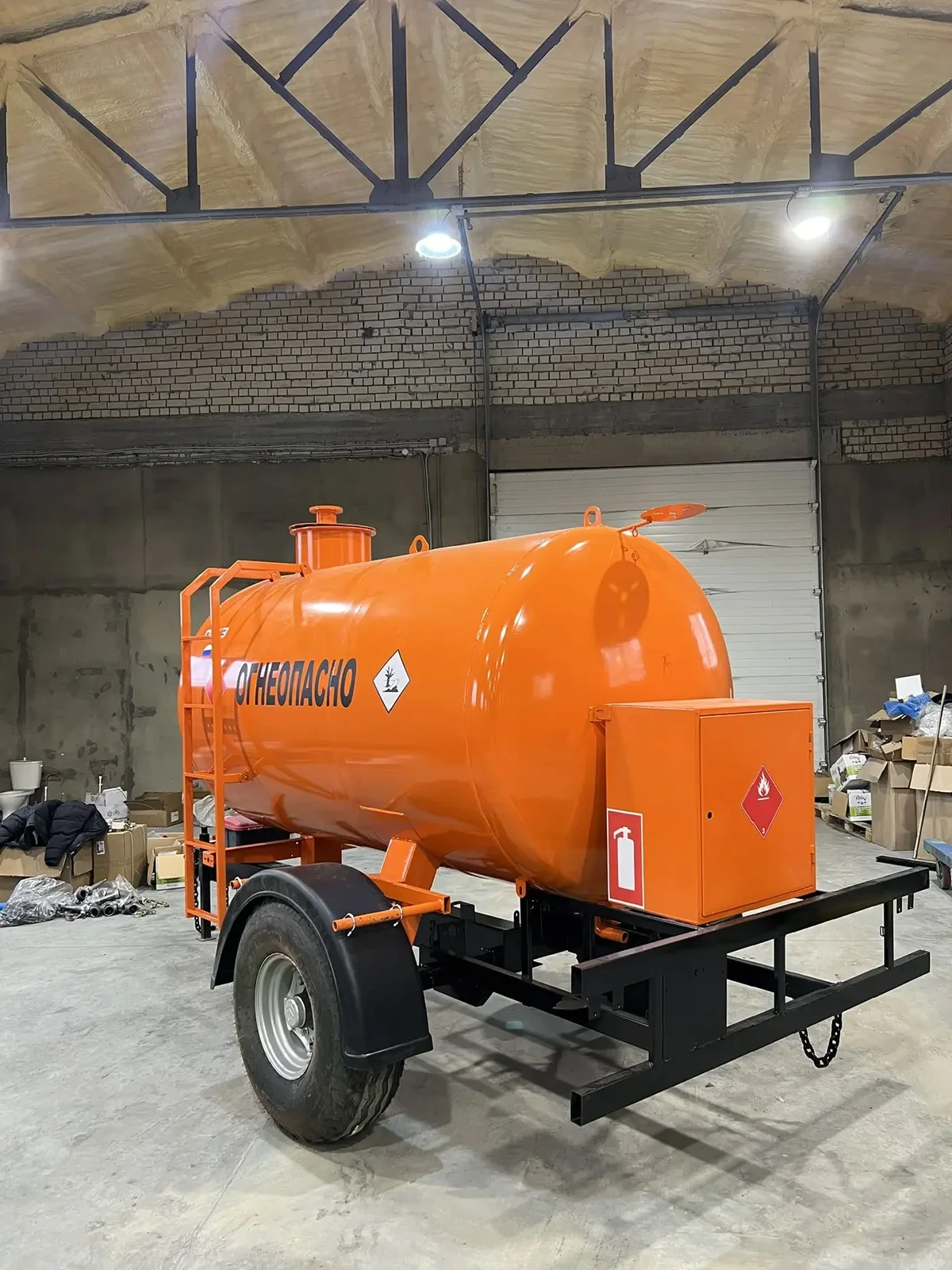

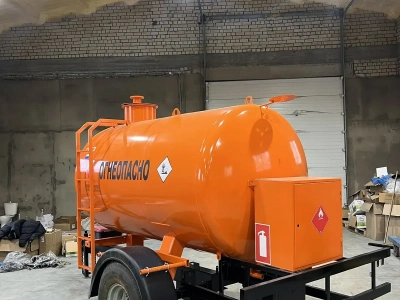

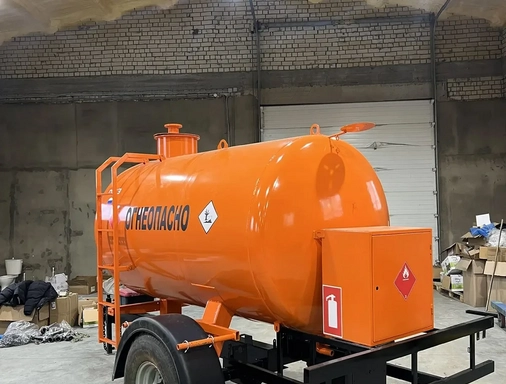

Фото
Комплектация:
